Programmieren: Konturen programmieren
6.4 Bahnbewegungen - rechtwinklige Koordinaten
6
230
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

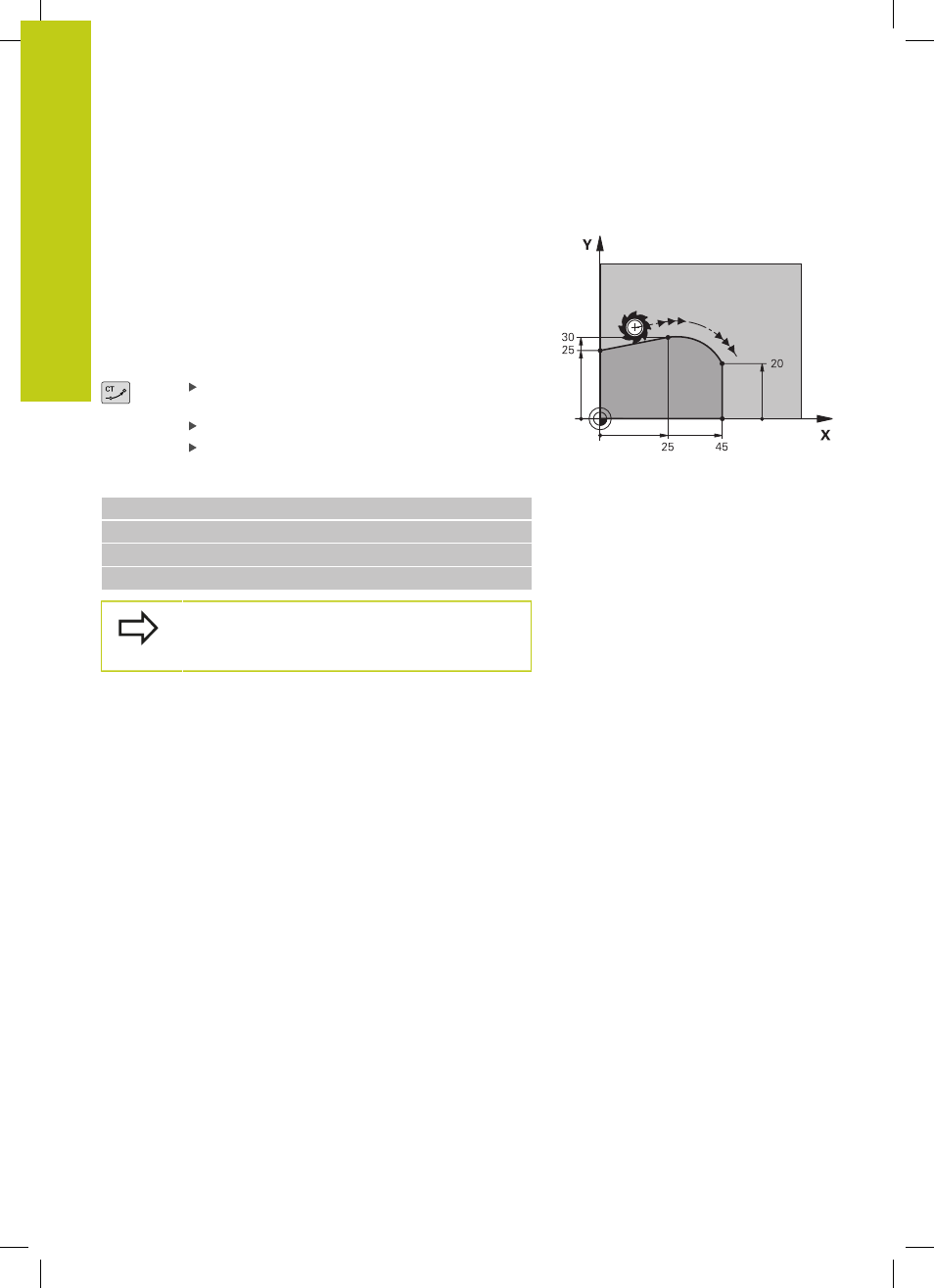

Kreisbahn CT mit tangentialem Anschluss
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das
zuvor programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der
Konturelemente kein Knick- oder Eckpunkt entsteht, die
Konturelemente also stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem
CT-Satz. Dazu sind mindestens
zwei Positionier-Sätze erforderlich
Koordinaten des Kreisbogen-Endpunkts, falls
nötig:
Vorschub F
Zusatz-Funktion M
NC-Beispielsätze
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Der CT-Satz und das zuvor programmierte
Konturelement sollten beide Koordinaten der Ebene
enthalten, in der der Kreisbogen ausgeführt wird!
