Programmieren: Konturen programmieren
6.6 Bahnbewegungen – Freie Kontur-Programmierung FK
6
254
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

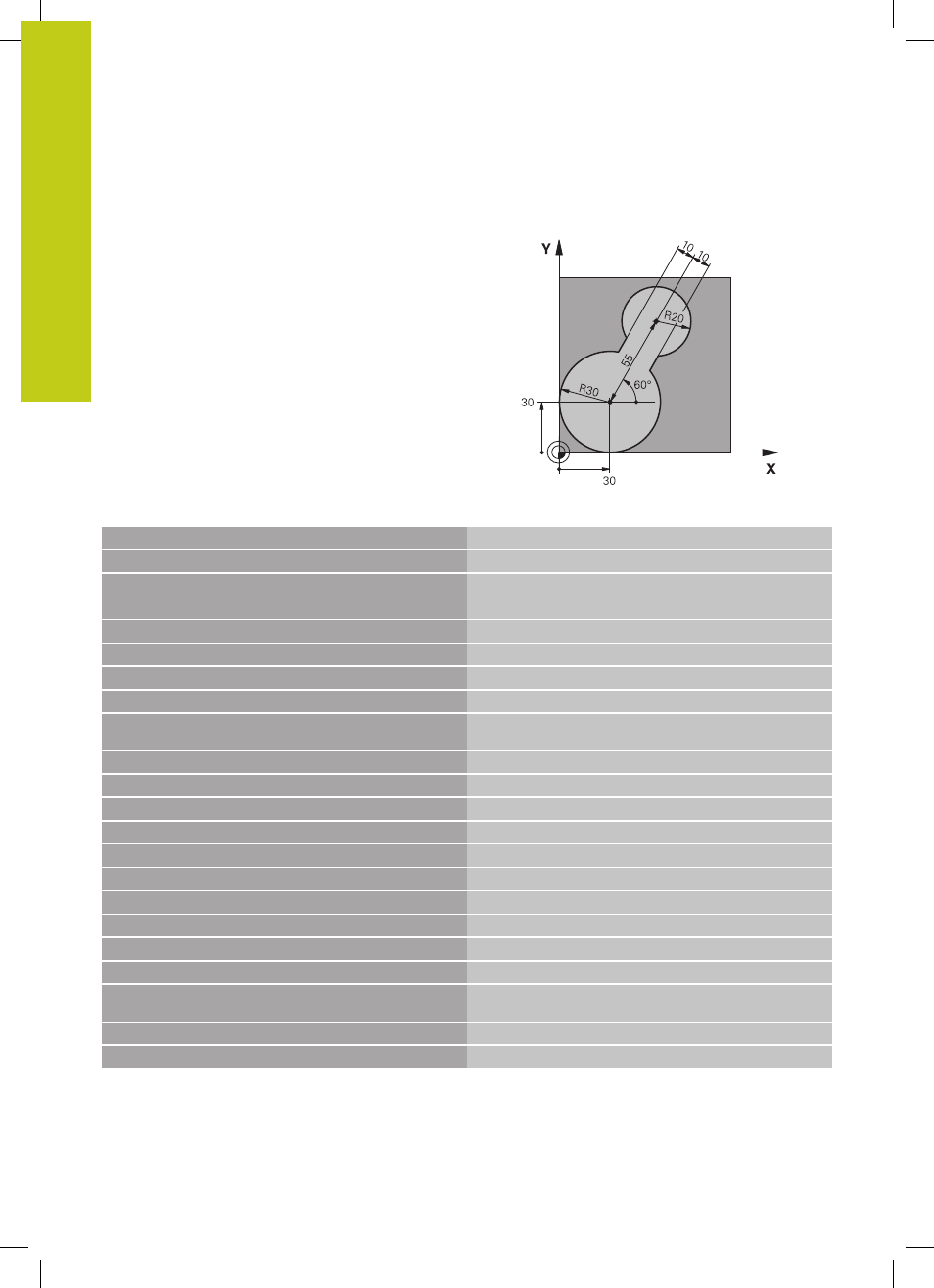

Beispiel: FK-Programmierung 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Werkzeugaufruf
4 L Z+250 R0 FMAX Werkzeug freifahren
5 L X+30 Y+30 R0 FMAX Werkzeug vorpositionieren
6 L Z+5 R0 FMAX M3 Werkzeugachse vorpositionieren
7 L Z-5 R0 F100
Auf Bearbeitungstiefe fahren
8 APPR LCT X+0 Y+30 R5 RR F350
Kontur anfahren auf einem Kreis mit tangentialem
Anschluss
9 FPOL X+30 Y+30 FK- Abschnitt:
10 FC DR- R30 CCX+30 CCY+30 Zu jedem Konturelement bekannte Angaben programmieren
11 FL AN+60 PDX+30 PDY+30 D10
12 FSELECT 3
13 FC DR- R20 CCPR+55 CCPA+60
14 FSELECT 2
15 FL AN-120 PDX+30 PDY+30 D10
16 FSELECT 3
17 FC X+0 DR- R30 CCX+30 CCY+30
18 FSELECT 2
19 DEP LCT X+30 Y+30 R5
Kontur verlassen auf einem Kreis mit tangentialem
Anschluss
20 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
21 END PGM FK2 MM
