Programmieren: Mehrachs-Bearbeitung
12.2 Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Option #8)
12
446
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

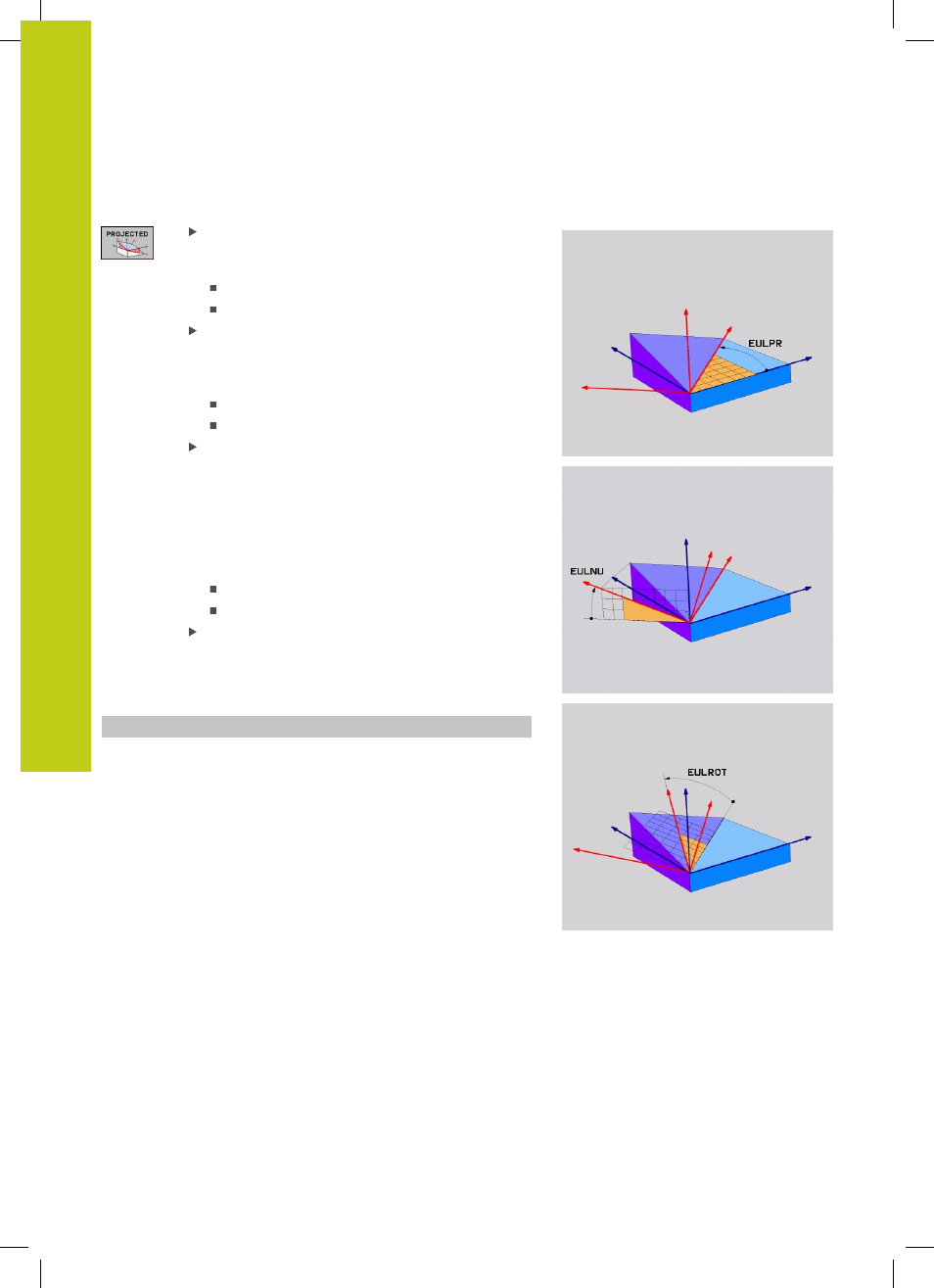

Eingabeparameter
Drehw. Haupt-Koordinatenebene?: Drehwinkel
EULPR um die Z-Achse (siehe Bild rechts oben).
Beachten Sie:
Eingabebereich ist -180.0000° bis 180.0000°
0°-Achse ist die X-Achse
Schwenkwinkel Werkzeug-Achse?:
Schwenkwinkel
EULNUT des Koordinatensystems
um die durch den Präzessionswinkel verdrehte X-
Achse (siehe Bild rechts Mitte). Beachten Sie:
Eingabebereich ist 0° bis 180.0000°
0°-Achse ist die Z-Achse
ROT-Winkel der geschw. Ebene?: Drehung
EULROT des geschwenkten Koordinatensystems
um die geschwenkte Z-Achse (entspricht
sinngemäß einer Rotation mit Zyklus 10
DREHUNG). Mit dem Rotationswinkel können Sie
auf einfache Weise die Richtung der X-Achse in
der geschwenkten Bearbeitungsebene bestimmen
(siehe Bild rechts unten). Beachten Sie:
Eingabebereich ist 0° bis 360.0000°
0°-Achse ist die X-Achse
Weiter mit den Positioniereigenschaften, siehe
"Positionierverhalten der PLANE-Funktion
festlegen", Seite 454
NC-Satz
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
