HEIDENHAIN TNC 640 (34059x-05) - Handbuch (Seite 508)

Programmieren: Drehbearbeitung
14.5 Programmfunktionen Drehen (Option #50)
14
508
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

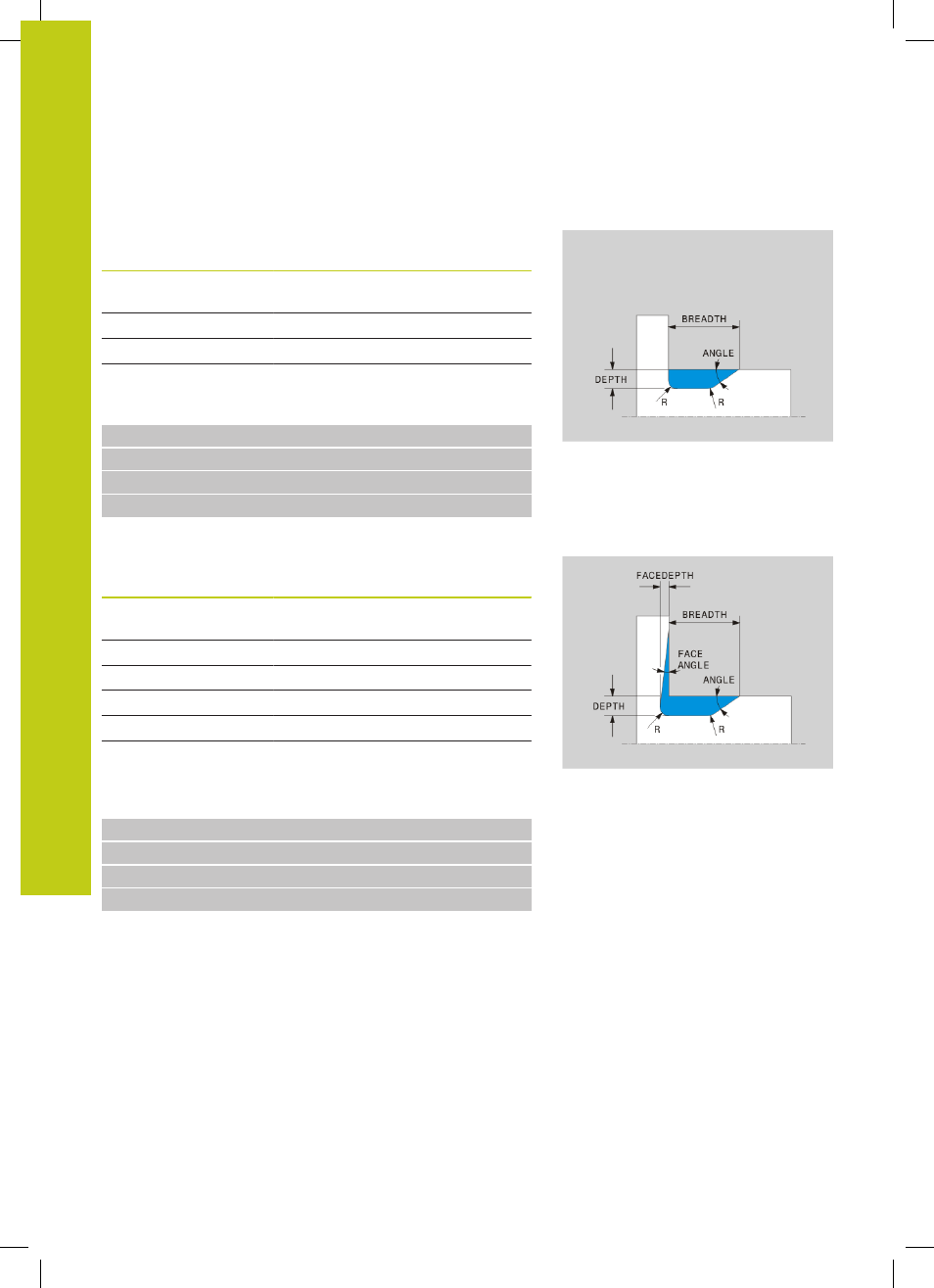

Freistich DIN 509 UDC TYPE _E
Eingabe-Elemente im Freistich DIN 509 UDC TYPE_E
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken Optional
DEPTH Freistich-Tiefe Optional
BREADTH Freistich-Breite Optional
ANGLE
Freistichwinkel Optional
Freistich: Tiefe = 2, Breite = 15
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
Freistich DIN 509 UDC TYPE_F
Eingabe-Elemente im Freistich DIN 509
UDC TYPE_F
Eingabe-Element Verwendung Eingabe
R
Eckenradius beider
Innenecken Optional
DEPTH
Freistich-Tiefe Optional
BREADTH
Freistich-Breite Optional
ANGLE Freistichwinkel Optional
FACEDEPTH Tiefe der Planfläche Optional
FACEANGLE
Konturwinkel der
Planfläche Optional
Freistich Form F: Tiefe = 2, Breite = 15, Tiefe Planfläche = 1
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
