Programmieren: Grundlagen, Dateiverwaltung
3.1 Grundlagen
3
98
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

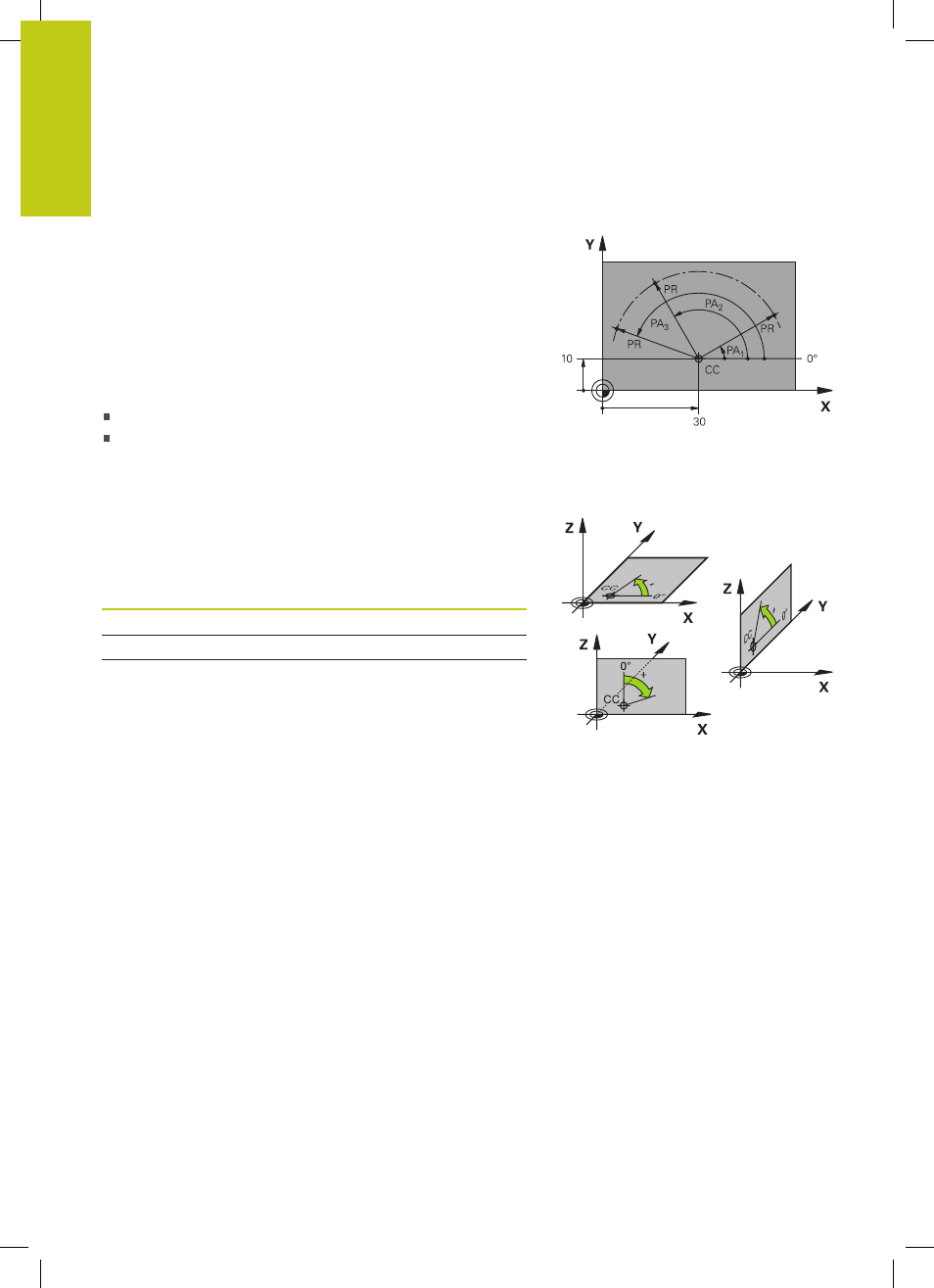

Polarkoordinaten
Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen
Sie das Bearbeitungsprogramm auch mit rechtwinkligen
Koordinaten. Bei Werkstücken mit Kreisbögen oder bei
Winkelangaben ist es oft einfacher, die Positionen mit
Polarkoordinaten festzulegen.
Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z
beschreiben Polarkoordinaten nur Positionen in einer Ebene.
Polarkoordinaten haben ihren Nullpunkt im Pol CC (CC = circle
centre; engl. Kreismittelpunkt). Eine Position in einer Ebene ist so
eindeutig festgelegt durch:
Polarkoordinaten-Radius: der Abstand vom Pol CC zur Position
Polarkoordinaten-Winkel: Winkel zwischen der Winkel-
Bezugsachse und der Strecke, die den Pol CC mit der Position
verbindet
Festlegen von Pol und Winkel-Bezugsachse
Den Pol legen Sie durch zwei Koordinaten im rechtwinkligen
Koordinatensystem in einer der drei Ebenen fest. Damit ist auch die
Winkel-Bezugsachse für den Polarkoordinaten-Winkel PA eindeutig
zugeordnet.
Pol-Koordinaten (Ebene) Winkel-Bezugsachse
X/Y +X
Y/Z +Y
Z/X +Z
