Programmieren: Mehrachs-Bearbeitung
12.3 Sturzfräsen in der geschwenkten Ebene (Option #9)
12
460
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
12.3 Sturzfräsen in der geschwenkten
Ebene (Option #9)
Funktion
In Verbindung mit den neuen
PLANE-Funktionen und M128 können
Sie in einer geschwenkten Bearbeitungsebene sturzfräsen . Hierfür
stehen zwei Definitionsmöglichkeiten zur Verfügung:
Sturzfräsen durch inkrementales Verfahren einer Drehachse
Sturzfräsen über Normalenvektoren
Sturzfräsen in der geschwenkten Ebene funktioniert
nur mit Radiusfräsern. Bei 45°-Schwenkköpfen/
Schwenktischen, können Sie den Sturzwinkel auch
als Raumwinkel definieren. Verwenden Sie dazu
FUNCTION TCPM, siehe "FUNCTION TCPM (Option
#9)", Seite 470.

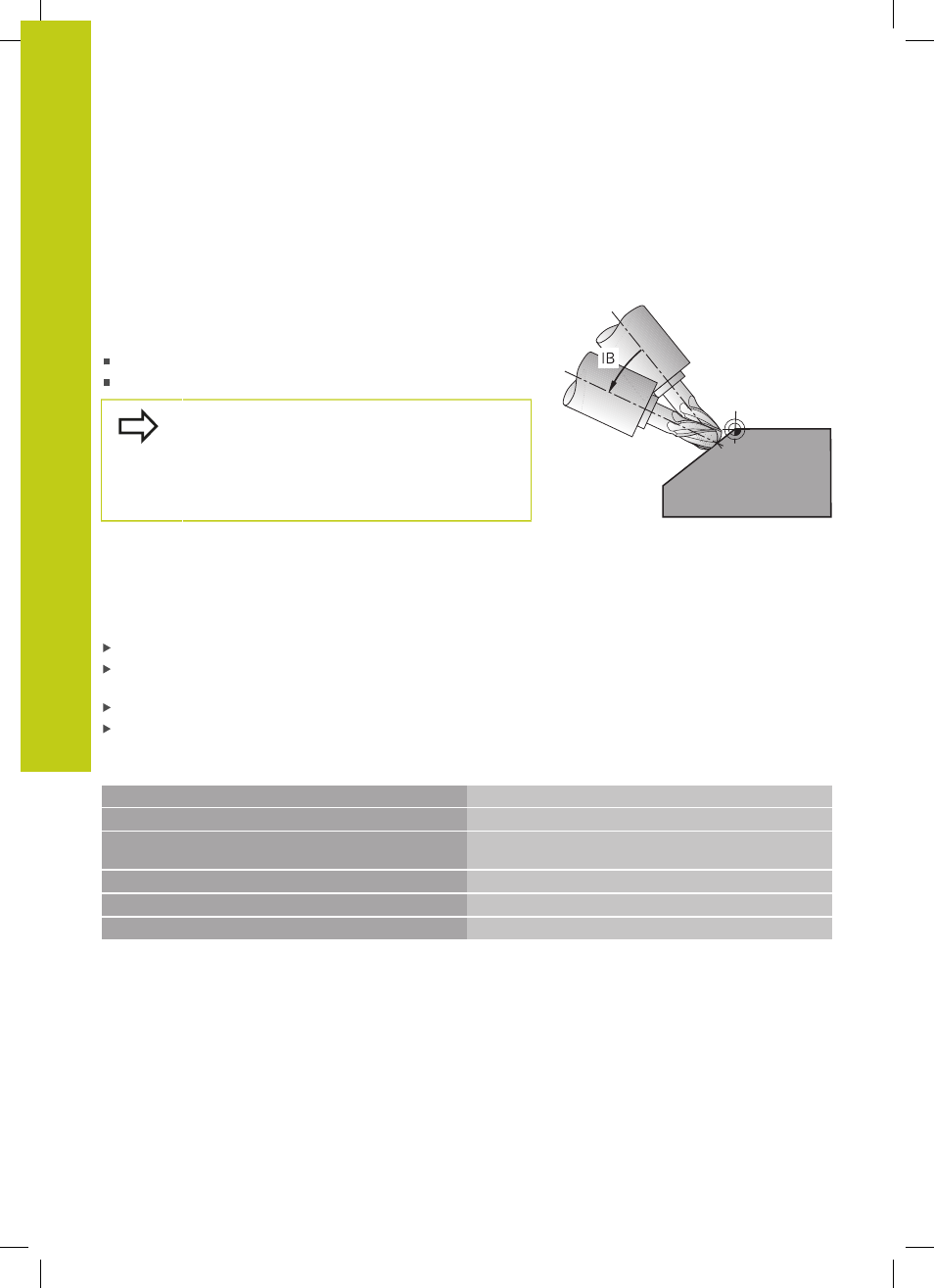

Sturzfräsen durch inkrementales Verfahren einer
Drehachse
Werkzeug freifahren
Beliebige PLANE-Funktion definieren, Positionierverhalten
beachten
M128 aktivieren
Über einen Geraden-Satz den gewünschten Sturzwinkel in der
entsprechenden Achse inkremental verfahren
NC-Beispielsätze
...
12 L Z+50 R0 FMAX
Auf sichere Höhe positionieren
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F1000
PLANE-Funktion definieren und aktivieren
14 M128 M128 aktivieren
15 L IB-17 F1000
Sturzwinkel einstellen
...
Bearbeitung in der geschwenkten Ebene definieren
