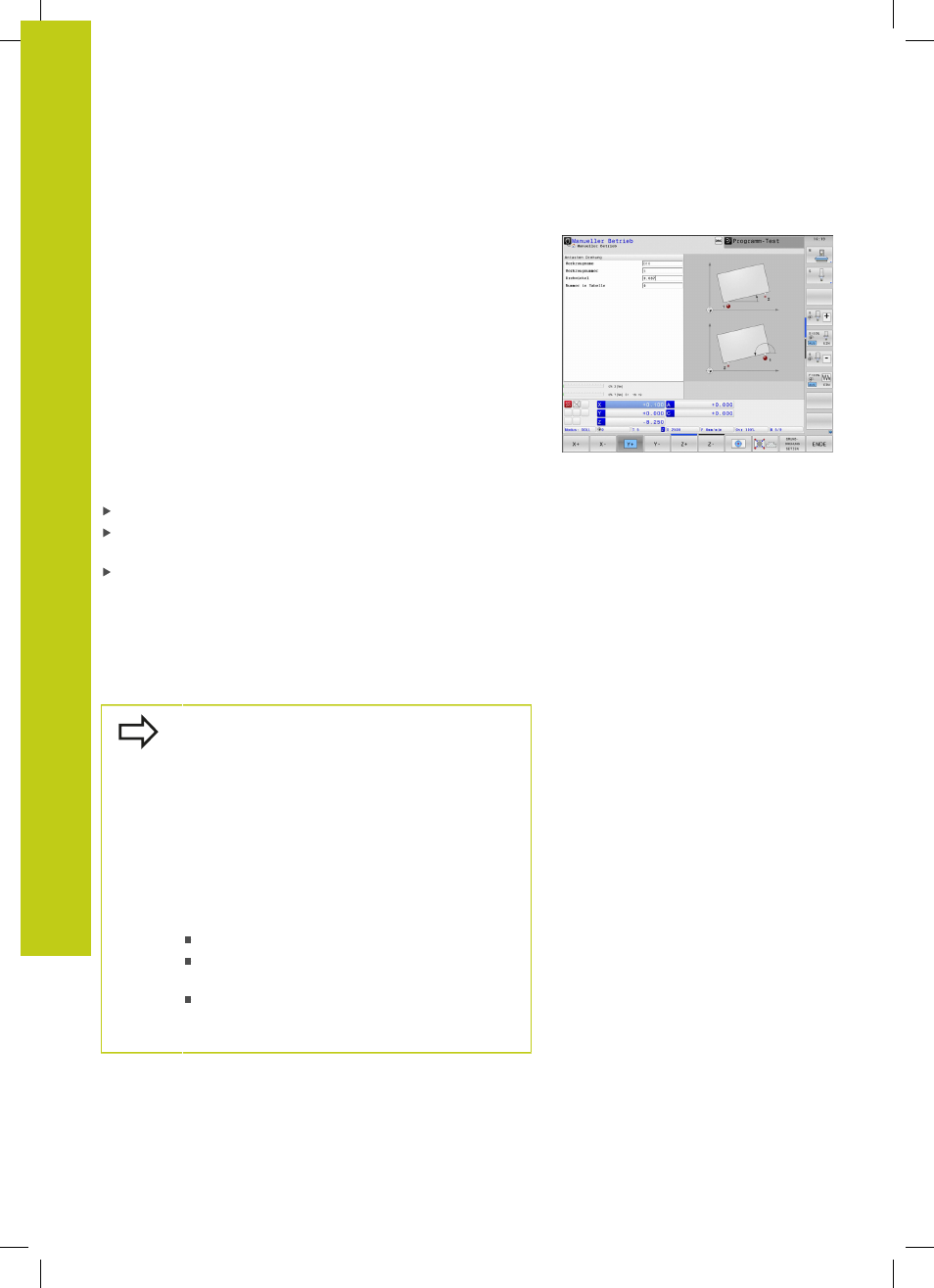

Handbetrieb und Einrichten

15.9 Werkstück-Schieflage mit 3D-Tastsystem kompensieren

15

562

TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

Grunddrehung anzeigen

Wenn Sie die Funktion

ANTASTEN ROT wählen, zeigt die TNC

den aktiven Winkel der Grunddrehung im Dialog

Drehwinkel an.

Zudem wird der Drehwinkel auch in der zusätzlichen Statusanzeige
(

STATUS POS.) angezeigt.

In der Statusanzeige wird ein Symbol für die Grunddrehung
eingeblendet, wenn die TNC die Maschinenachsen entsprechend
der Grunddrehung verfährt.

Grunddrehung aufheben

Antastfunktion wählen: Softkey

ANTASTEN ROT drücken

Drehwinkel „0“ eingeben, mit Softkey

GRUNDDREHUNG

SETZEN übernehmen
Antastfunktion beenden: Taste Softkey drücken

3D-Grunddrehung ermitteln

Durch Antasten von 3 Positionen kann die Schieflage einer beliebig
geneigten Fläche erfasst werden. Mit der Funktion

Antasten

Ebene erfassen Sie diese Schieflage und speichern sie als 3D-
Grunddrehung in der Preset-Tabelle.

Beachten Sie bei der Wahl der Antastpunkte

Die Reihenfolge und Lage der Tastpunkte bestimmt
darüber, wie die TNC die Ausrichtung der Ebene
berechnet.

Über die ersten beiden Punkte bestimmen Sie
die Ausrichtung der Hauptachse. Definieren Sie
den zweiten Punkt in der positiven Richtung der
gewünschten Hauptachse. Die Lage des dritten
Punktes bestimmt die Richtung der Nebenachse
und der Werkzeugachse. Definieren Sie den dritten
Punkt in der positiven Y-Achse des gewünschten
Werkstück-Koordinatensystems.

1. Punkt: liegt auf der Hauptachse

2. Punkt: liegt auf der Hauptachse, in positiver
Richtung vom ersten Punkt aus

3. Punkt: liegt auf der Nebenachse, in positiver
Richtung des gewünschten Werkstück-
Koordinatensystems

Mit der optionalen Eingabe eines Bezugswinkels sind Sie in der
Lage, die Soll-Ausrichtung der angetasteten Ebene zu definieren.
