Programmieren: Konturen programmieren
6.5
Bahnbewegungen – Polarkoordinaten
6
238
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
Schraubenlinie programmieren
Geben Sie Drehsinn und den inkrementalen
Gesamtwinkel
IPA mit gleichem Vorzeichen ein,
sonst kann das Werkzeug in einer falschen Bahn
fahren.
Für den Gesamtwinkel
IPA ist ein Wert von
-99 999,9999° bis +99 999,9999° eingebbar.
Polarkoordinaten-Winkel: Gesamtwinkel
inkremental eingeben, den das Werkzeug auf
der Schraubenlinie fährt.
Nach der Eingabe des
Winkels wählen Sie die Werkzeugachse mit
einer Achswahltaste.
Koordinate für die Höhe der Schraubenlinie
inkremental eingeben
Drehsinn DR
Schraubenlinie im Uhrzeigersinn: DR–
Schraubenlinie gegen den Uhrzeigersinn: DR+
Radiuskorrektur gemäß Tabelle eingeben

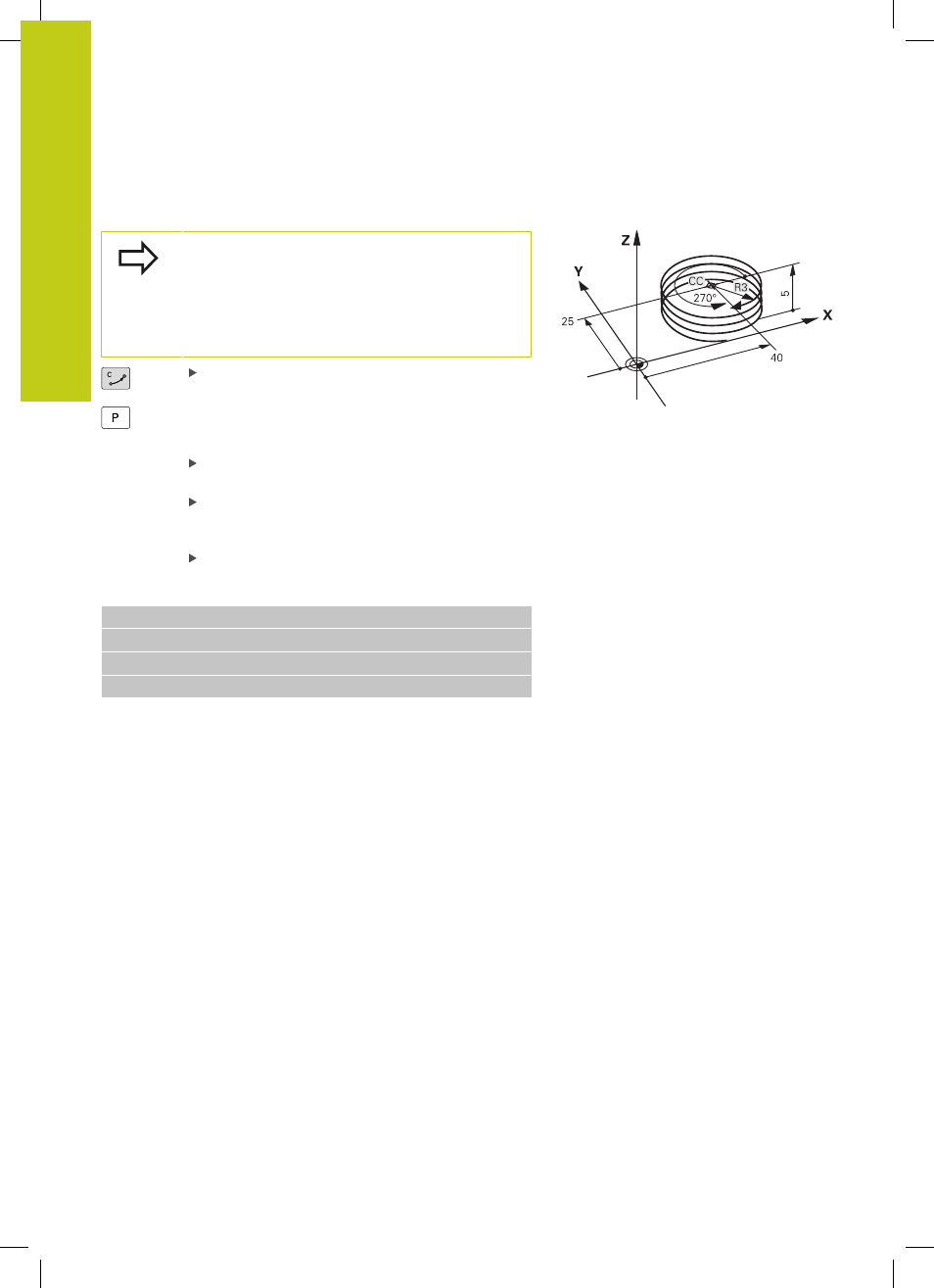

NC-Beispielsätze: Gewinde M6 x 1 mm mit 5 Gängen
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
