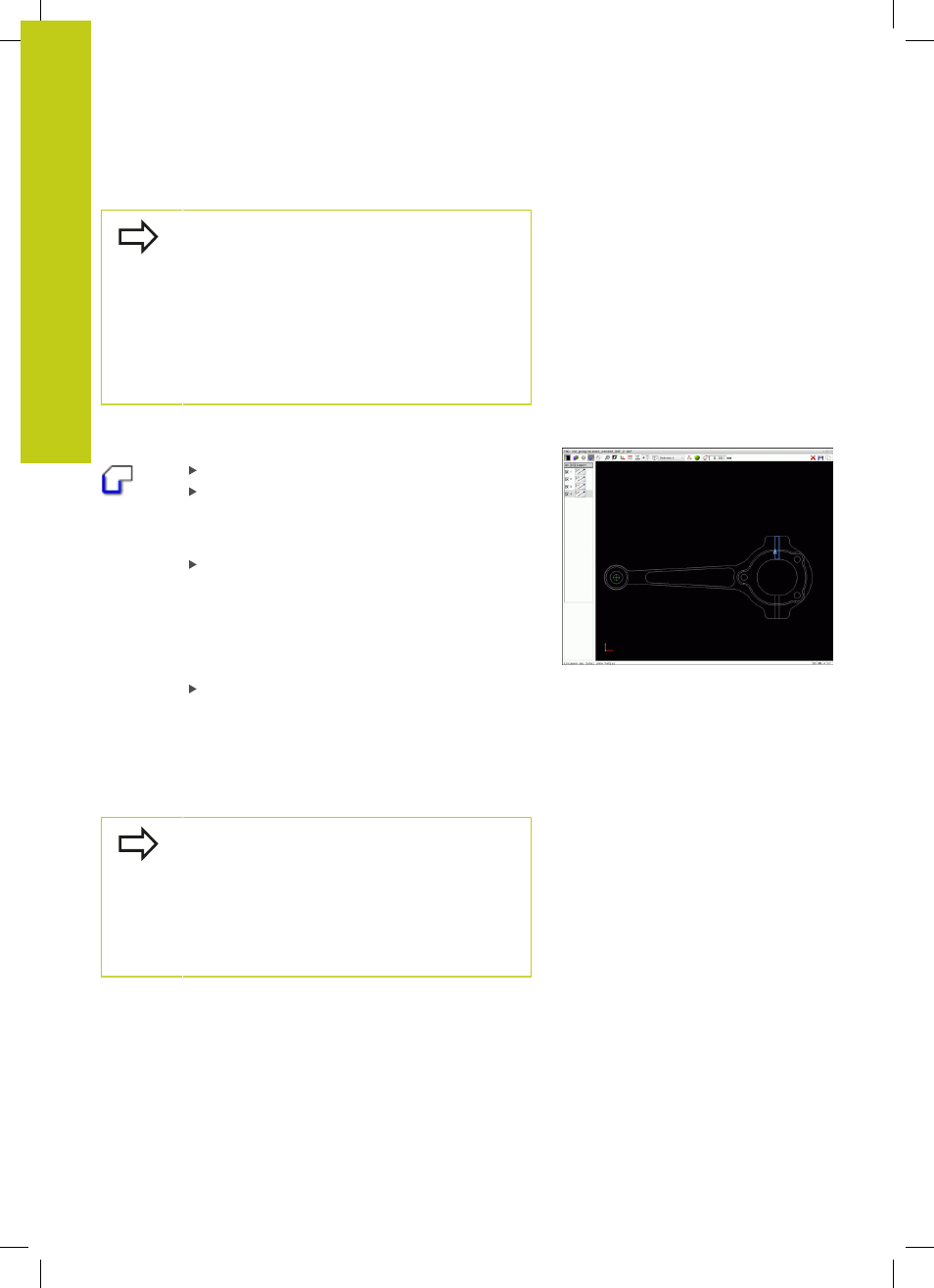

HEIDENHAIN TNC 640 (34059x-05) - Handbuch (Seite 270)

Programmieren: Datenübernahme aus CAD-Dateien
7.3 DXF-Konverter (Option #42)
7
270
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
Die TNC gibt zwei Rohteildefinitionen (
BLK FORM)
mit ins Konturprogramm aus. Die erste Definition
enthält die Abmessungen der gesamten DXF-
Datei, die zweite - und damit wirksame Definition -
umschließt die selektierten Konturelemente, so dass
eine optimierte Rohteilgröße entsteht.
Die TNC speichert nur die Elemente, die tatsächlich
auch selektiert sind (blaue markierte Elemente),
also mit einem Kreuzchen im Listenansichtsfenster
versehen sind.
Konturelemente teilen, verlängern, verkürzen
Um Konturelemente zu verändern, gehen Sie wie folgt vor:
Das Grafikfenster ist für die Konturauswahl aktiv
Startpunkt wählen: Ein Element oder den
Schnittpunkt zwischen zwei Elementen anwählen
(mit Shift-Taste), dann erscheint ein roter Stern,
der dann als Startpunkt dient
Nächstes Konturelement wählen: Mit der Maus
auf das gewünschte Element stellen. Die TNC
zeigt die Umlaufrichtung in gestrichelter Linie an.
Wenn Sie das Element anwählen, stellt die TNC
das ausgewählte Konturelement blau dar. Können
die Elemente nicht verbunden werden, zeigt die
TNC das angewählte Element in grau
Sind weitere Konturelemente in der gewählten
Umlaufrichtung selektierbar, kennzeichnet die TNC
diese Elemente grün. Bei Abzweigungen wird
das Element gewählt, welches den geringsten
Winkelabstand besitzt. Durch Klicken auf das letzte
grüne Element übernehmen Sie alle Elemente in
das Konturprogramm
Mit dem ersten Konturelement wählen Sie die
Umlaufrichtung der Kontur.
Wenn das zu verlängernde/zu verkürzende
Konturelement eine Gerade ist, dann verlängert/
verkürzt die TNC das Konturelement linear. Wenn das
zu verlängernde/zu verkürzende Konturelement ein
Kreisbogen ist, dann verlängert/verkürzt die TNC den
Kreisbogen zirkular.
