Bahnbewegungen - rechtwinklige Koordinaten 6.4
6
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
225

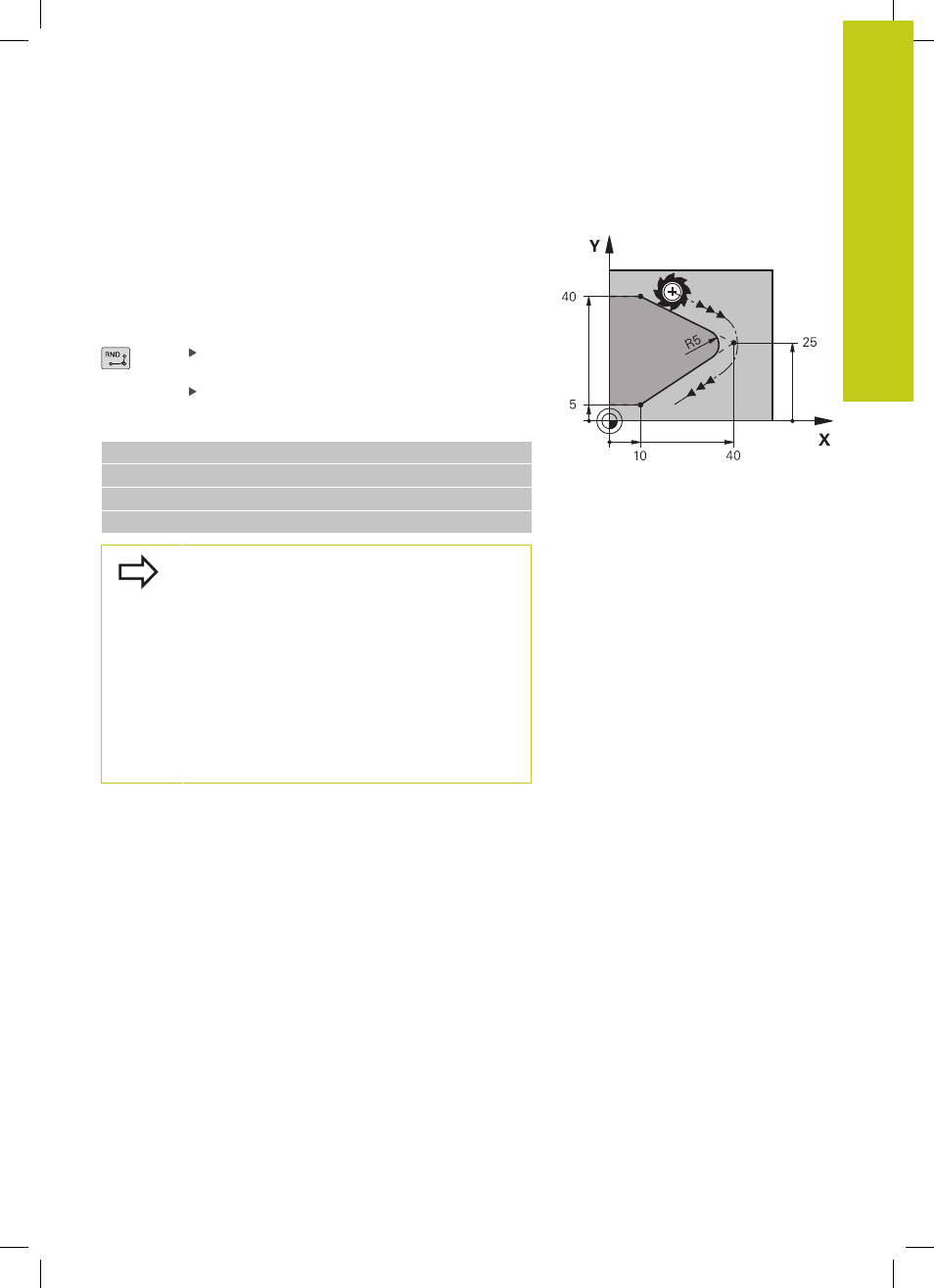

Ecken-Runden RND
Die Funktion
RND rundet Kontur-Ecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das
vorhergegangene als auch an das nachfolgende Konturelement
tangential anschließt.
Der Rundungskreis muss mit dem aufgerufenen Werkzeug
ausführbar sein.
Rundungs-Radius: Radius des Kreisbogens, falls
nötig:
Vorschub F (wirkt nur im RND-Satz)
NC-Beispielsätze
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in
der das Ecken-Runden ausgeführt wird. Wenn
Sie die Kontur ohne Werkzeugradiuskorrektur
bearbeiten, dann müssen Sie beide Koordinaten der
Bearbeitungsebene programmieren.
Der Eckpunkt wird nicht angefahren.
Ein im
RND-Satz programmierter Vorschub wirkt nur
in diesem
RND-Satz. Danach ist wieder der vor dem
RND-Satz programmierte Vorschub gültig.
Ein
RND-Satz lässt sich auch zum weichen Anfahren
an die Kontur nutzen
