Handbetrieb und Einrichten
15.6 Bezugspunkt-Setzen ohne 3D-Tastsystem
15
544
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
15.6 Bezugspunkt-Setzen ohne 3D-
Tastsystem
Hinweis
Bezugspunkt-Setzen mit 3D-Tastsystem: siehe
"Bezugspunkt-Setzen mit 3D-Tastsystem ",
Seite 564.

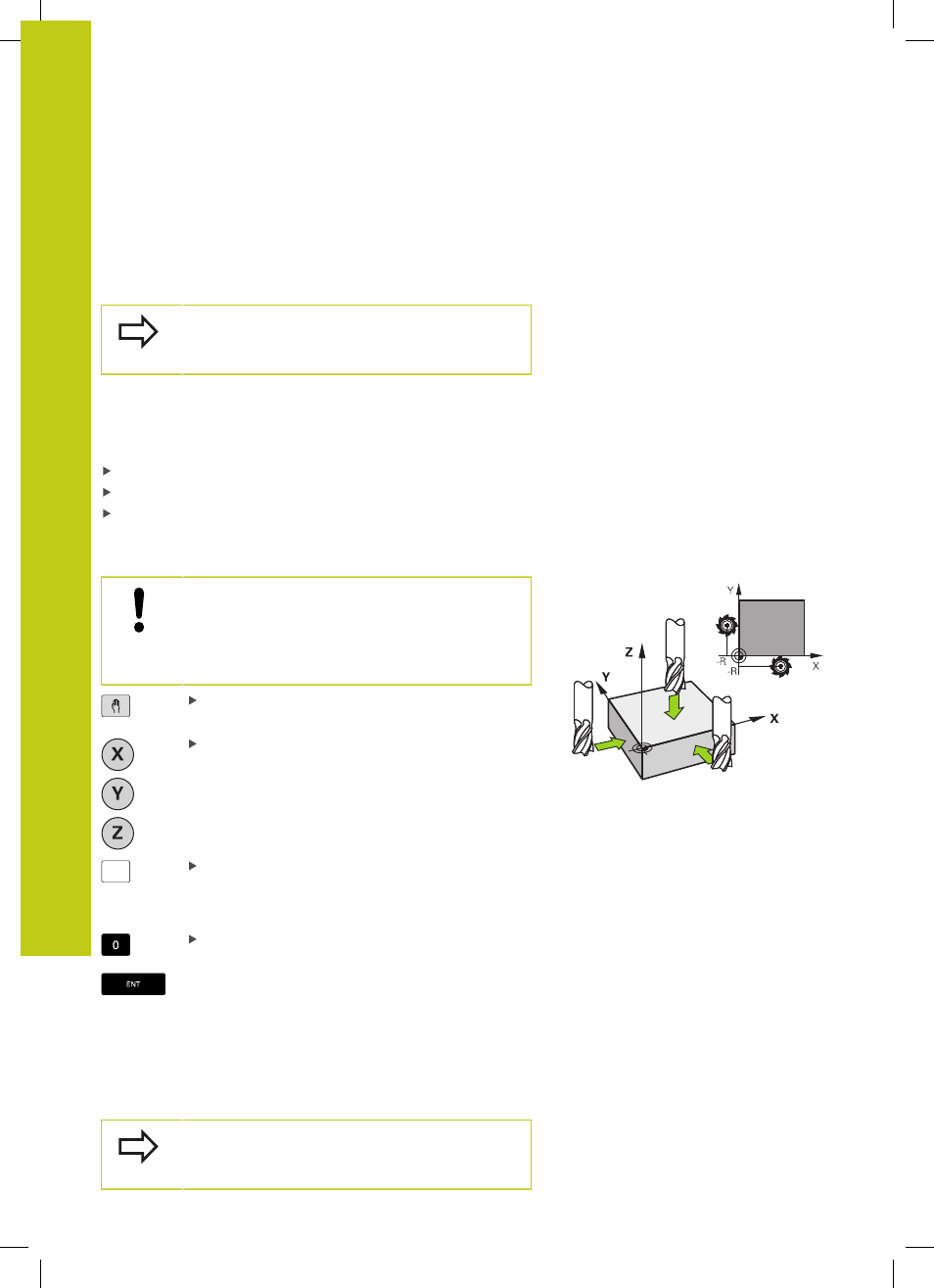

Beim Bezugspunkt-Setzen setzen Sie die Anzeige der TNC auf die
Koordinaten einer bekannten Werkstück-Position.
Vorbereitung
Werkstück aufspannen und ausrichten
Nullwerkzeug mit bekanntem Radius einwechseln
Sicherstellen, dass die TNC Ist-Positionen anzeigt
Bezugspunkt setzen mit Schaftfräser
Schutzmaßnahme
Falls die Werkstück-Oberfläche nicht angekratzt
werden darf, wird auf das Werkstück ein Blech
bekannter Dicke d gelegt. Für den Bezugspunkt
geben Sie dann einen um d größeren Wert ein.
Betriebsart
Manueller Betrieb wählen
Werkzeug vorsichtig verfahren, bis es das
Werkstück berührt (ankratzt)
Z
Achse wählen
BEZUGSPUNKT - SETZEN Z=
Nullwerkzeug, Spindelachse: Anzeige auf bekannte
Werkstückposition (z. B. 0) setzen oder Dicke d
des Blechs eingeben. In der Bearbeitungsebene:
Werkzeugradius berücksichtigen
Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die
gleiche Weise.
Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug
verwenden, dann setzen Sie die Anzeige der Zustellachse auf die
Länge L des Werkzeugs bzw. auf die Summe Z=L+d.
Den über die Achstasten gesetzten Bezugspunkt
speichert die TNC automatisch in der Zeile 0 der
Preset-Tabelle.
