Handbetrieb und Einrichten
15.8 3D-Tastsystem kalibrieren
15
556
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
Wirksamen Radius kalibrieren und Tastsystem-
Mittenversatz ausgleichen
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Sie können den Mittenversatz nur mit einem dafür
geeigneten Tastsystem ermitteln.
Wenn Sie eine Außen-Kalibrierung durchführen,
müssen Sie das Tastsystem mittig über
der Kalibrierkugel oder dem Kalibrierdorn
vorpositionieren. Achten Sie darauf, dass die
Antastpositionen kollisionsfrei angefahren werden
können.

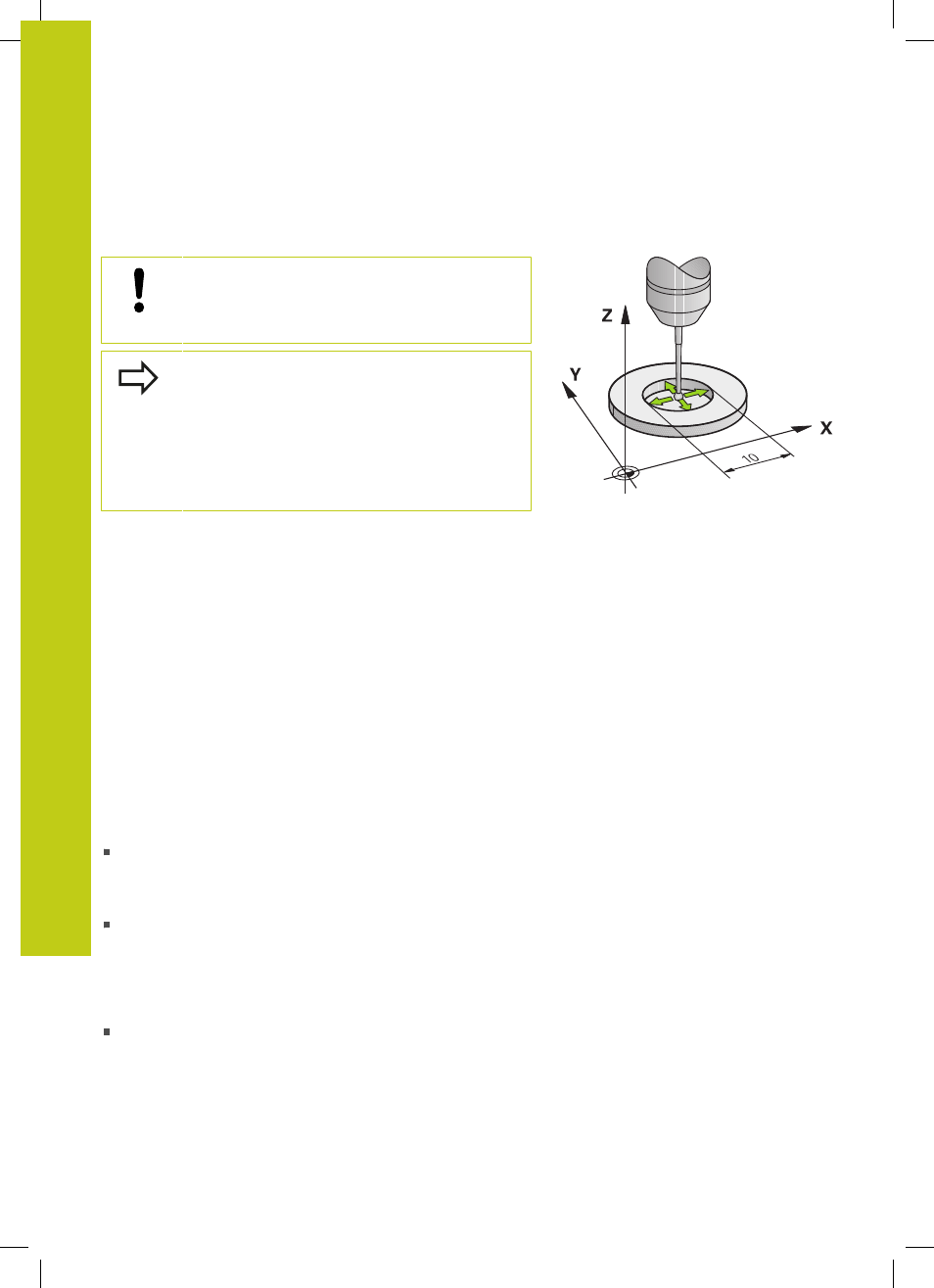

Beim Kalibrieren des Tastkugel-Radius führt die TNC eine
automatische Antastroutine aus. Im ersten Durchlauf ermittelt die
TNC die Mitte des Kalibrierrings bzw. des Zapfens (Grobmessung)
und positioniert das Tastsystem in das Zentrum. Anschließend
wird im eigentlichen Kalibriervorgang (Feinmessung) der Tastkugel-
Radius ermittelt. Falls mit dem Tastsystem eine Umschlagmessung
möglich ist, wird in einem weiteren Durchlauf der Mittenversatz
ermittelt.
Die Eigenschaft ob oder wie Ihr Tastsystem orientiert werden kann,
ist bei HEIDENHAIN-Tastsystemen bereits vordefiniert. Andere
Tastsysteme werden vom Maschinenhersteller konfiguriert.
Die Tastsystem-Achse fällt normalerweise nicht genau mit
der Spindelachse zusammen. Die Kalibrierfunktion kann den
Versatz zwischen Tastsystem-Achse und Spindelachse durch eine
Umschlagmessung (Drehung um 180°) erfassen und rechnerisch
ausgleichen.
Abhängig davon, wie Ihr Tastsystem orientiert werden kann, läuft
die Kalibrierroutine unterschiedlich ab:
Keine Orientierung möglich bzw. Orientierung nur in eine
Richtung möglich: Die TNC führt eine Grob- und eine
Feinmessung aus und ermittelt den wirksamen Tastkugel-
Radius (Spalte R in tool.t)
Orientierung in zwei Richtungen möglich (z. B. Kabel-
Tastsysteme von HEIDENHAIN): Die TNC führt eine Grob- und
eine Feinmessung aus, dreht das Tastsystem um 180° und führt
eine weitere Antastroutinen aus. Durch die Umschlagmessung
wird zusätzlich zum Radius, der Mittenversatz (CAL_OF in
tchprobe.tp) ermittelt.
Beliebige Orientierung möglich (z. B. Infrarot-Tastsysteme von
HEIDENHAIN): Antastroutine: siehe „Orientierung in zwei
Richtungen möglich”
