Werkzeugdaten 5.2
5
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
173

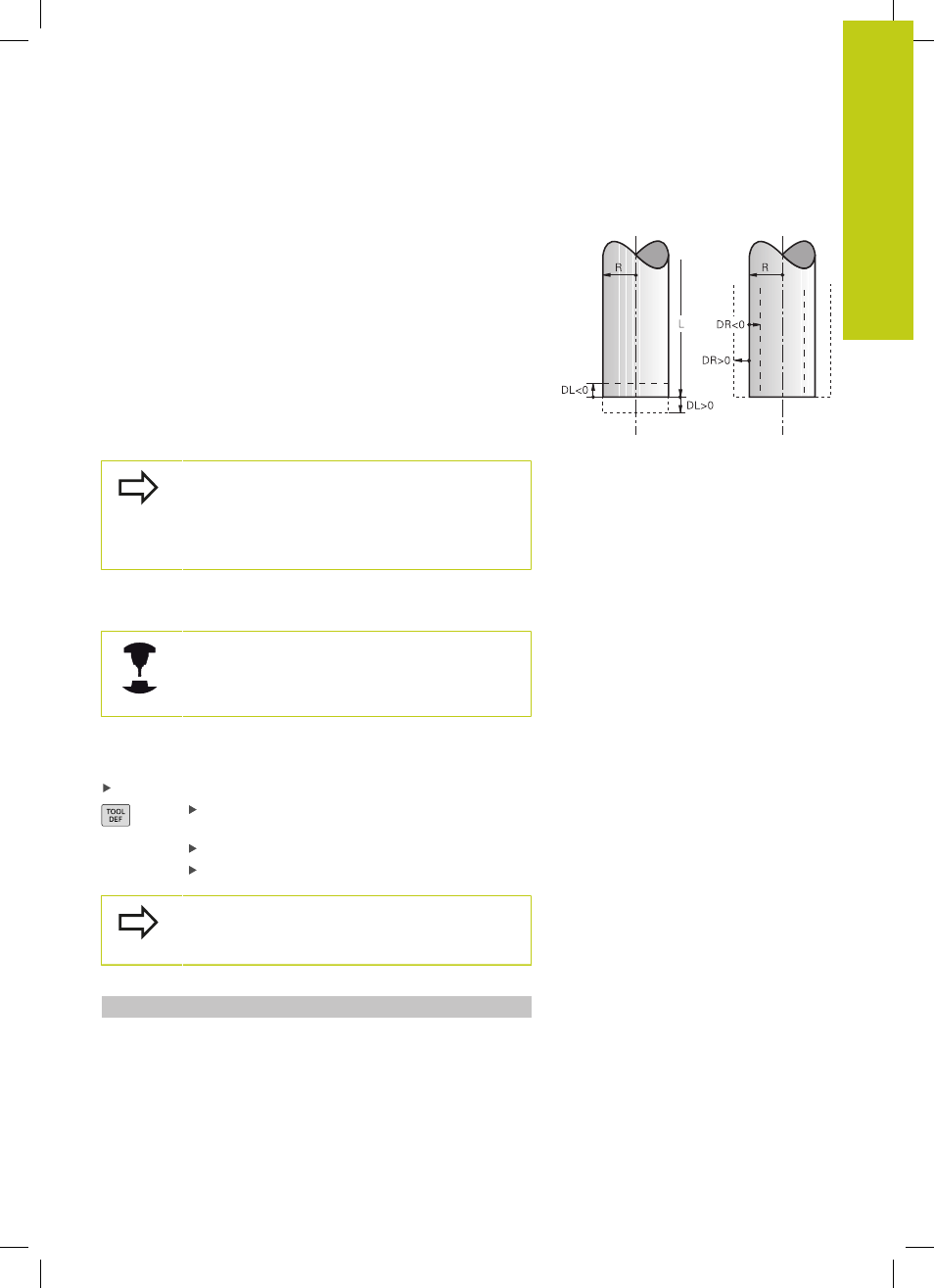

Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den
Radius von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (
DL, DR, DR2>0). Bei
einer Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß
beim Programmieren des Werkzeugaufrufs mit
TOOL CALL ein.
Ein negativer Delta-Wert bedeutet ein Untermaß (
DL, DR, DR2<0).
Ein Untermaß wird in der Werkzeugtabelle für den Verschleiß eines
Werkzeugs eingetragen.
Delta-Werte geben Sie als Zahlenwerte ein, in einem
TOOL CALL-
Satz können Sie den Wert auch mit einem Q-Parameter übergeben.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm
betragen.
Delta-Werte aus der Werkzeugtabelle beeinflussen
die grafische Darstellung der Abtragssimulation.
Delta-Werte aus dem
TOOL CALL-Satz
beeinflussen die Positionsanzeige abhängig vom
Maschinenparameter
progToolCallDL.
Werkzeugdaten ins Programm eingeben
Der Maschinenhersteller legt den Funktionsumfang
der
TOOL DEF-Funktion fest. Beachten Sie Ihr
Maschinenhandbuch!
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen
Sie im Bearbeitungsprogramm einmal in einem
TOOL DEF-Satz
fest:
Werkzeugdefinition wählen: Taste
TOOL DEF drücken
Werkzeug-Nummer: Mit der Werkzeugnummer
ein Werkzeug eindeutig kennzeichnen
Werkzeug-Länge: Korrekturwert für die Länge
Werkzeug-Radius: Korrekturwert für den Radius
Während des Dialogs können Sie den Wert für
die Länge und den Radius direkt in das Dialogfeld
einfügen: Gewünschten Achs-Softkey drücken.
Beispiel
4 TOOL DEF 5 L+10 R+5
