Erste Schritte mit der TNC 640
1.3
Das erste Teil programmieren
1
58
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

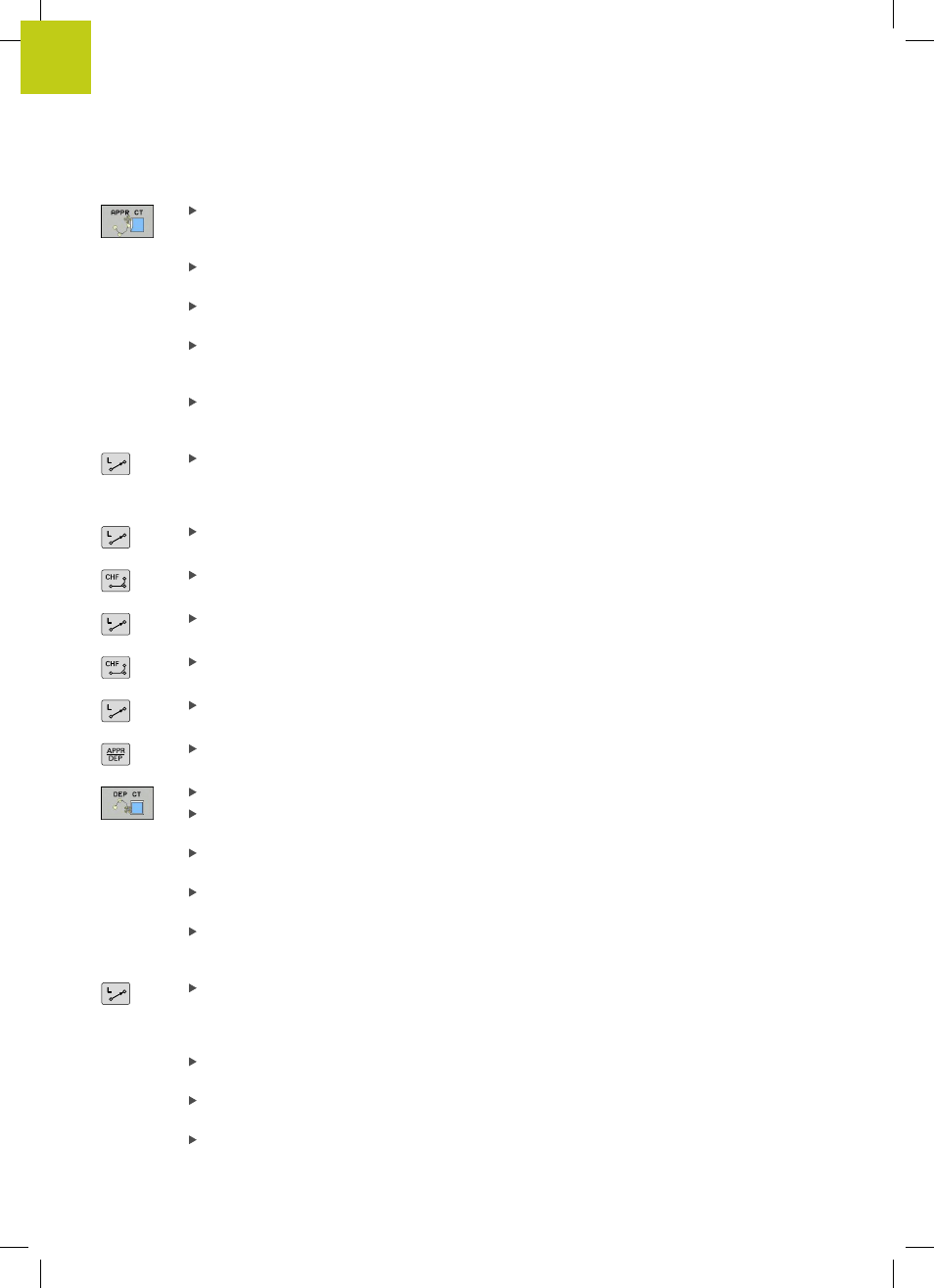

Anfahrfunktion
APPR CT wählen: Koordinaten des
Konturstartpunktes
1
in X und Y angeben, z. B.
5/5, mit Taste
ENT bestätigen
Mittelpunktswinkel? Einfahrwinkel eingeben, z. B.
90°, mit Taste
ENT bestätigen
Kreisradius? Einfahrradius eingeben, z. B. 8 mm,
mit Taste
ENT bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Softkey
RL bestätigen: Radiuskorrektur links der
programmierten Kontur aktivieren
Vorschub F=? Bearbeitungsvorschub eingeben,
z. B. 700 mm/min, mit Taste
END Eingaben
speichern
Kontur bearbeiten, Konturpunkt
2
anfahren:
Es genügt die Eingabe der sich ändernden
Informationen, also lediglich Y-Koordinate 95
eingeben und mit Taste
END Eingaben speichern
Konturpunkt
3
anfahren: X-Koordinate 95 eingeben
und mit Taste
END Eingaben speichern
Fase am Konturpunkt
3
definieren: Fasenbreite
10 mm eingeben, mit Taste
END speichern
Konturpunkt
4
anfahren: Y-Koordinate 5 eingeben
und mit Taste
END Eingaben speichern
Fase am Konturpunkt
4
definieren: Fasenbreite
20 mm eingeben, mit Taste
END speichern
Konturpunkt
1
anfahren: X-Koordinate 5 eingeben
und mit Taste
END Eingaben speichern
Kontur verlassen
Wegfahrfunktion
DEP CT wählen
Mittelpunktswinkel? Wegfahrwinkel eingeben,
z. B. 90°, mit Taste
ENT bestätigen
Kreisradius? Wegfahrradius eingeben, z. B. 8 mm,
mit Taste
ENT bestätigen
Vorschub F=? Positioniervorschub eingeben, z. B.
3000 mm/min, mit Taste
ENT speichern
Zusatz-Funktion M? Kühlmittel ausschalten,
z. B.
M9, mit Taste END bestätigen: Die TNC
speichert den eingegebenen Verfahrsatz
Werkzeug freifahren: Drücken Sie die orange
Achstaste
Z und geben Sie den Wert für die
anzufahrende Position ein, z. B. 250. Mit Taste
ENT bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
Vorschub F=? mit Taste ENT bestätigen: Im
Eilgang (
FMAX) verfahren
ZUSATZ-FUNKTION M? M2 für Programmende
eingeben, mit Taste
END bestätigen: Die TNC
speichert den eingegebenen Verfahrsatz
