Programmieren: Unterprogramme und Programmteil-Wiederholungen
8.6 Programmier-Beispiele
8
294
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

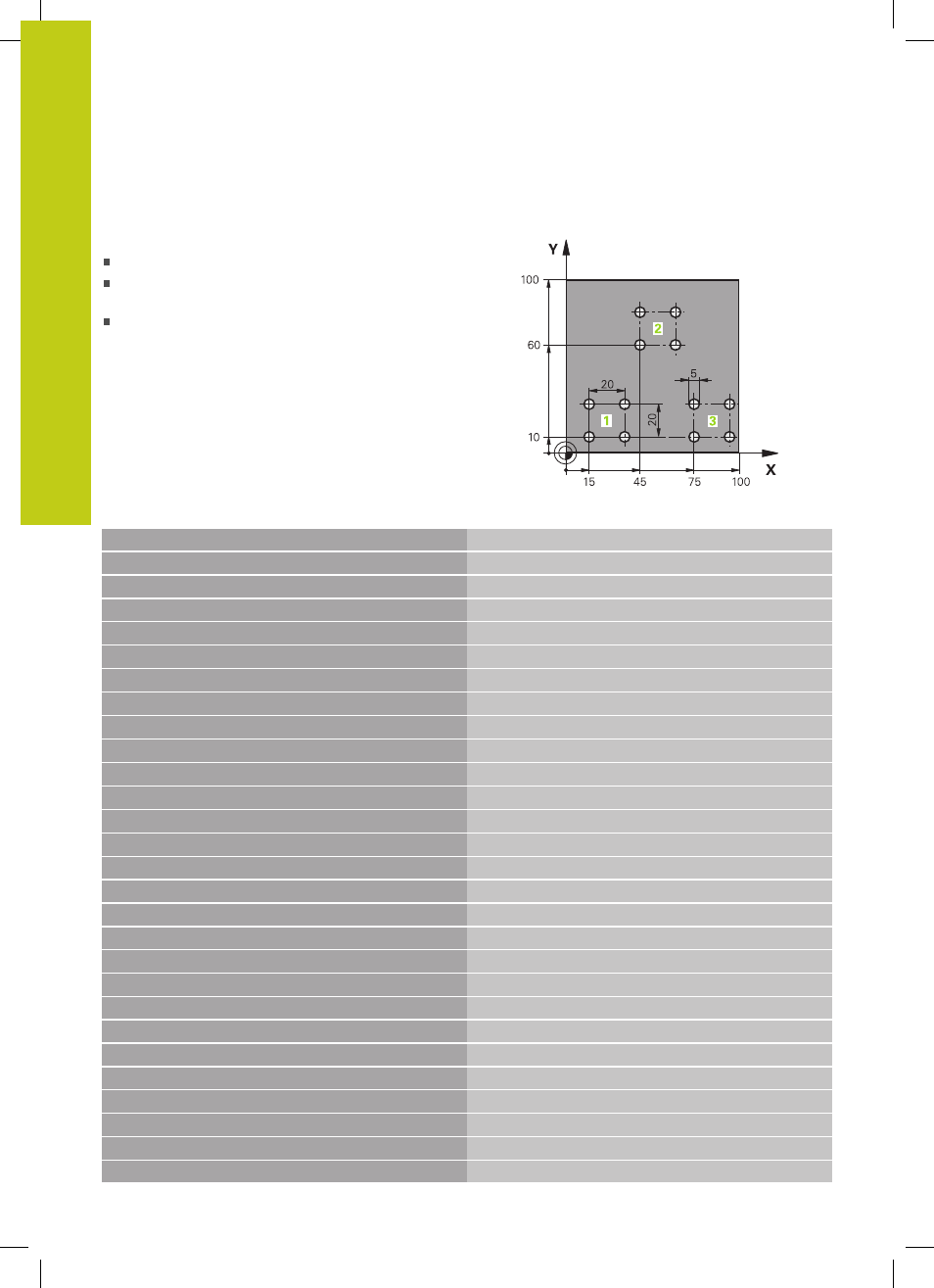

Beispiel: Bohrungsgruppen
Programm-Ablauf:
Bohrungsgruppen anfahren im Hauptprogramm
Bohrungsgruppe (Unterprogramm 1) aufrufen im
Hauptprogramm
Bohrungsgruppe nur einmal im Unterprogramm 1
programmieren
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Werkzeug-Aufruf
4 L Z+250 R0 FMAX Werkzeug freifahren
5 CYCL DEF 200 BOHREN Zyklus-Definition Bohren
Q200=2 ;SICHERHEITS-ABST.
Q201=-10 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=+0 ;KOOR. OBERFLAECHE
Q204=10 ;2. SICHERHEITS-ABST.
Q211=0.25 ;VERWEILZEIT UNTEN
6 L X+15 Y+10 R0 FMAX M3 Startpunkt Bohrungsgruppe 1 anfahren
7 CALL LBL 1 Unterprogramm für Bohrungsgruppe rufen
8 L X+45 Y+60 R0 FMAX
Startpunkt Bohrungsgruppe 2 anfahren
9 CALL LBL 1
Unterprogramm für Bohrungsgruppe rufen
10 L X+75 Y+10 R0 FMAX Startpunkt Bohrungsgruppe 3 anfahren
11 CALL LBL 1 Unterprogramm für Bohrungsgruppe rufen
12 L Z+250 R0 FMAX M2 Ende des Hauptprogramms
13 LBL 1 Anfang des Unterprogramms 1: Bohrungsgruppe
14 CYCL CALL
Bohrung 1
15 L IX+20 R0 FMAX M99
Bohrung 2 anfahren, Zyklus aufrufen
16 L IY+20 R0 FMAX M99
Bohrung 3 anfahren, Zyklus aufrufen
17 L IX-20 R0 FMAX M99 Bohrung 4 anfahren, Zyklus aufrufen
18 LBL 0 Ende des Unterprogramms 1
19 END PGM UP1 MM
