Programmieren: Drehbearbeitung
14.5 Programmfunktionen Drehen (Option #50)
14
510
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

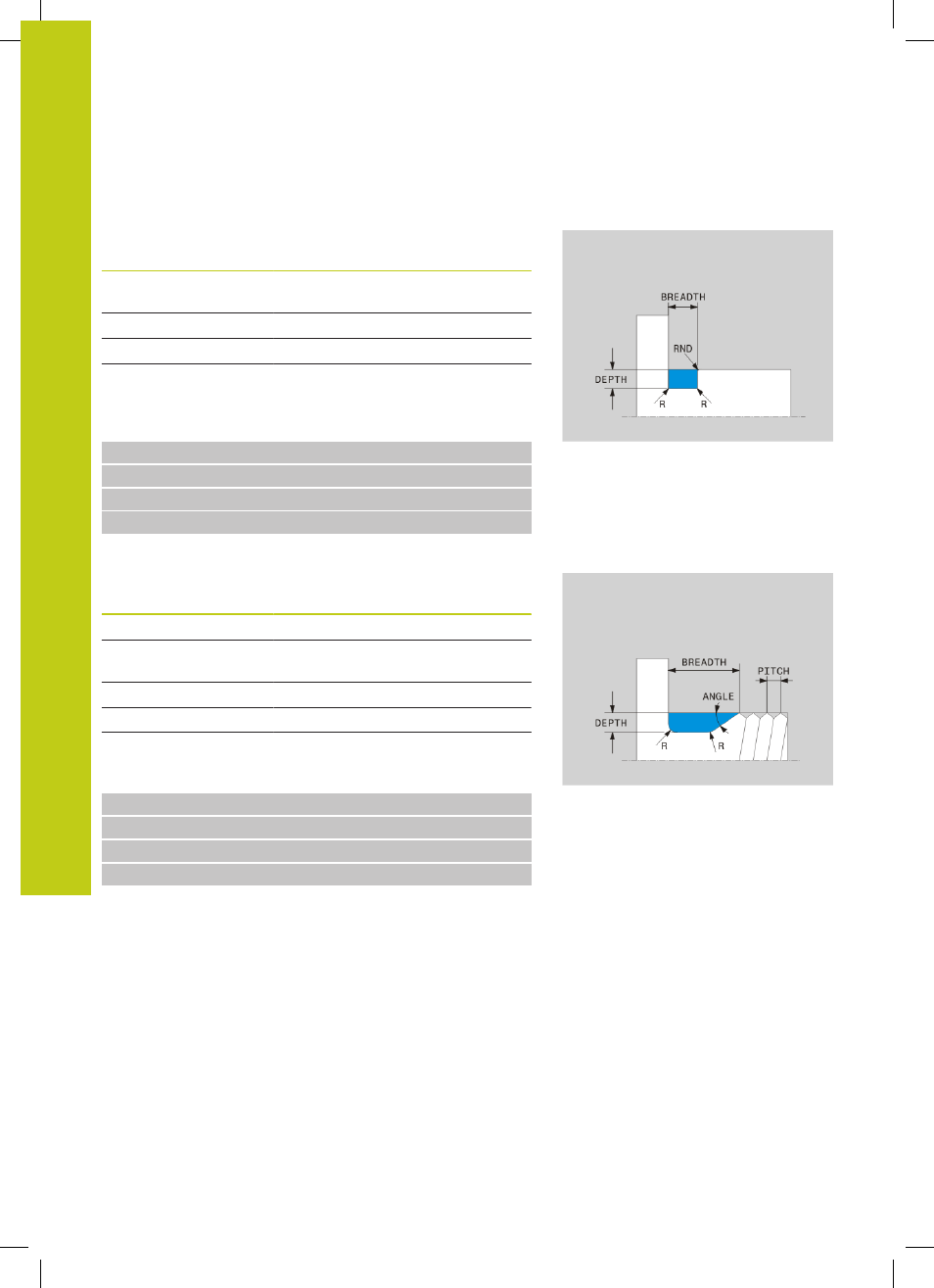

Freistich UDC TYPE_U
Eingabe-Elemente im Freistich UDC TYPE_U
Eingabe-Element Verwendung Eingabe
R Eckenradius beider
Innenecken Pflicht
DEPTH Freistich-Tiefe Pflicht
BREADTH Freistich-Breite Pflicht
RND / CHF
Rundung / Fase der
Außenecke Pflicht
Freistich Form U: Tiefe = 3, Breite = 8
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
24 L X+60
Freistich UDC THREAD
Eingabe-Elemente im Freistich DIN 76
UDC THREAD
Eingabe-Element Verwendung Eingabe
PITCH
Gewindesteigung Optional
R
Eckenradius beider
Innenecken Optional
DEPTH
Freistich-Tiefe Optional
BREADTH
Freistich-Breite Optional
ANGLE Freistichwinkel Optional
Gewindefreistich nach DIN 76: Gewindesteigung = 2
21 L X+40 Z+0
22 L Z-30
23 UDC THREAD PITCH2
24 L X+60
