Programmieren: Konturen programmieren
6.4 Bahnbewegungen - rechtwinklige Koordinaten
6
232
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

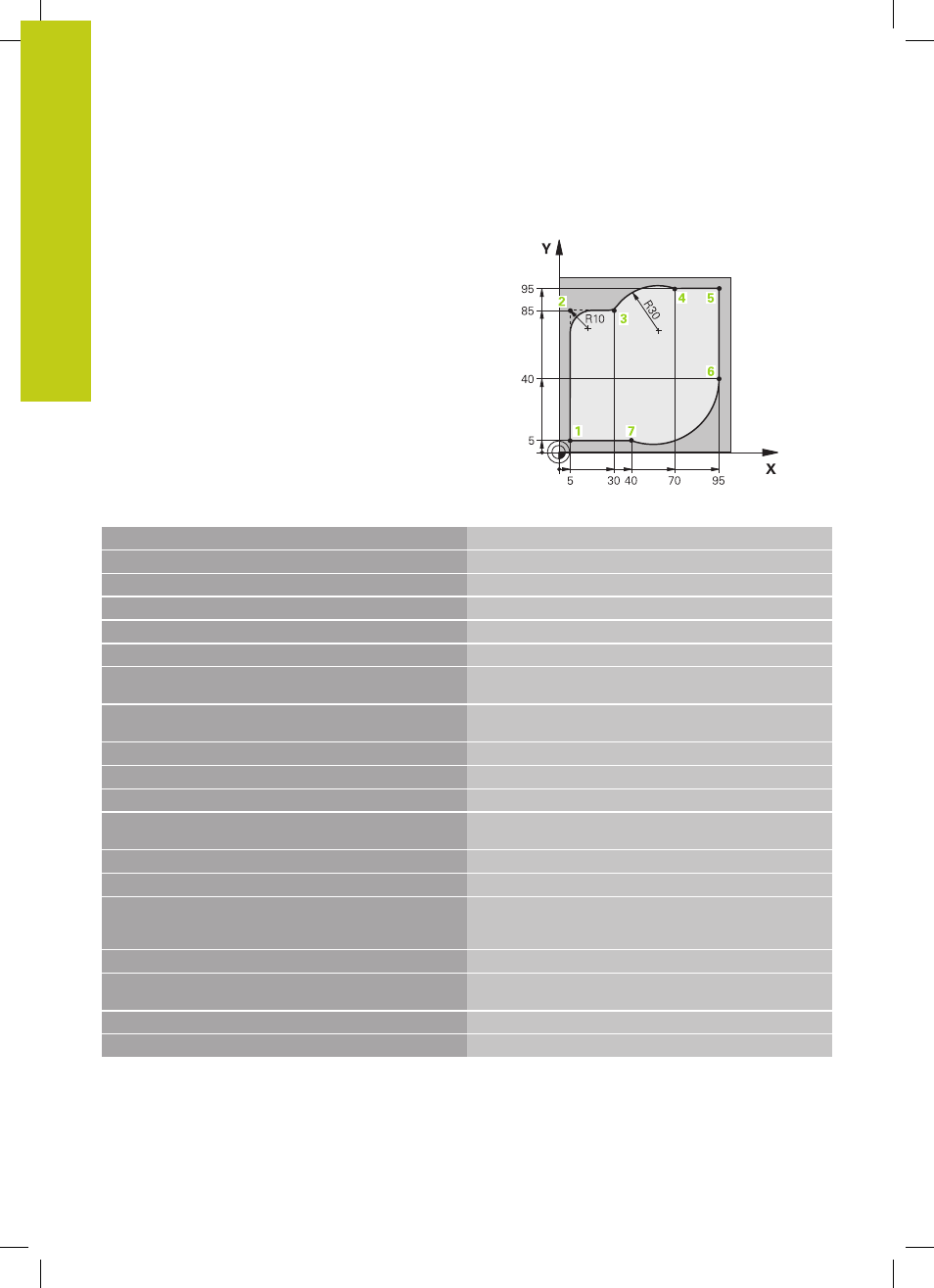

Beispiel: Kreisbewegung kartesisch
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition für grafische Simulation der Bearbeitung
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Werkzeugaufruf mit Spindelachse und Spindeldrehzahl
4 L Z+250 R0 FMAX
Werkzeug freifahren in der Spindelachse mit Eilgang FMAX
5 L X-10 Y-10 R0 FMAX
Werkzeug vorpositionieren
6 L Z-5 R0 F1000 M3
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/
min
7 APPR LCT X+5 Y+5 R5 RL F300 Kontur an Punkt 1 anfahren auf einer Kreisbahn mit
tangentialem Anschluss
8 L X+5 Y+85 Punkt 2: erste Gerade für Ecke 2
9 RND R10 F150 Radius mit R = 10 mm einfügen, Vorschub: 150 mm/min
10 L X+30 Y+85 Punkt 3 anfahren: Startpunkt des Kreises mit CR
11 CR X+70 Y+95 R+30 DR- Punkt 4 anfahren: Endpunkt des Kreises mit CR, Radius 30
mm
12 L X+95 Punkt 5 anfahren
13 L X+95 Y+40 Punkt 6 anfahren
14 CT X+40 Y+5 Punkt 7 anfahren: Endpunkt des Kreises, Kreisbogen mit
tangentialem Anschluss an Punkt 6, TNC berechnet den
Radius selbst
15 L X+5 Letzten Konturpunkt 1 anfahren
16 DEP LCT X-20 Y-20 R5 F1000 Kontur verlassen auf einer Kreisbahn mit tangentialem
Anschluss
17 L Z+250 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
18 END PGM CIRCULAR MM
