Programmiergrafik 4.6
4
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
155

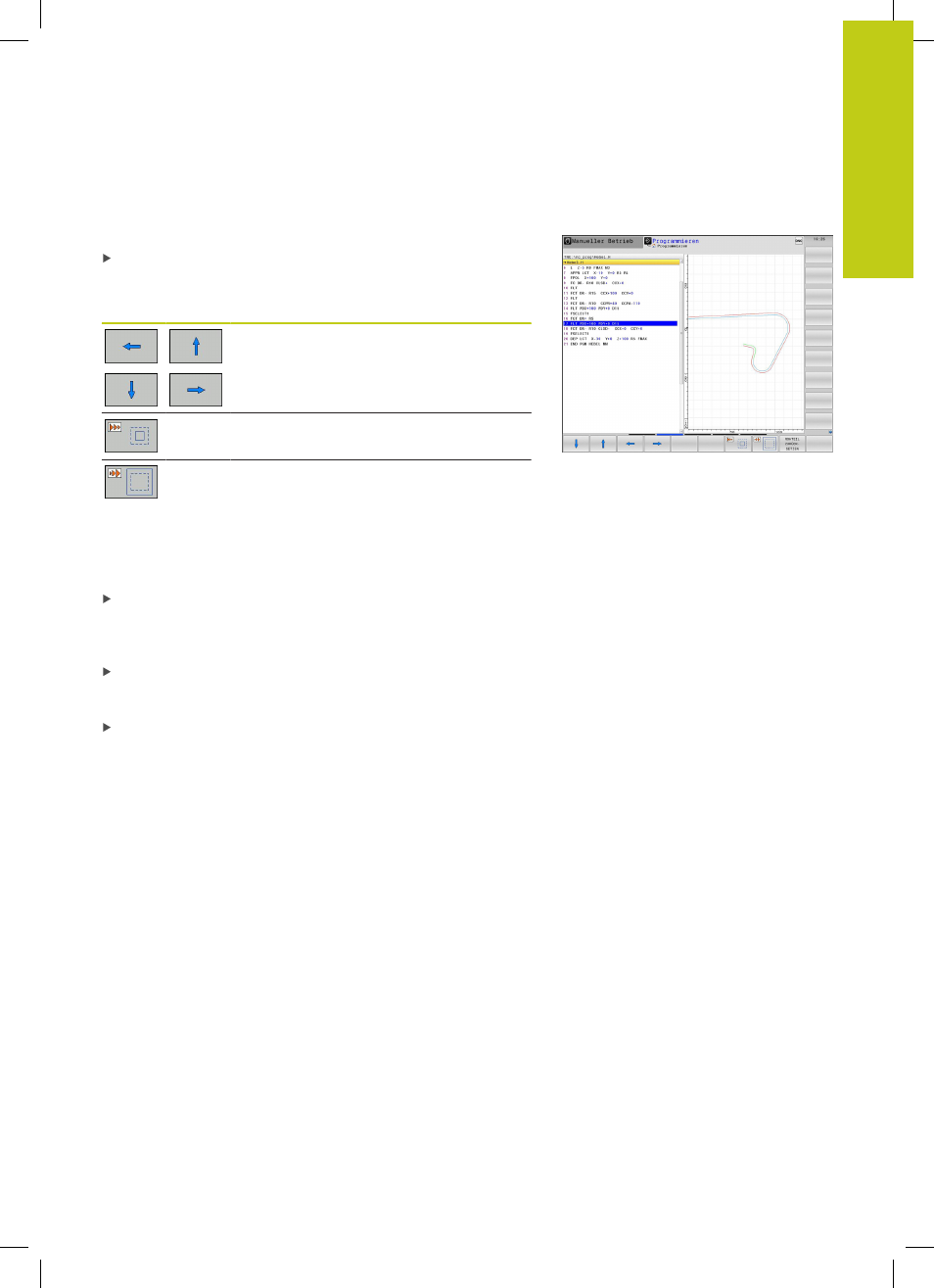

Ausschnittsvergrößerung oder -verkleinerung
Sie können die Ansicht für eine Grafik selbst festlegen.
Softkey-Leiste umschalten (zweite Leiste, siehe Bild)
Damit stehen folgende Funktionen zur Verfügung:
Softkey Funktion
Zum Verschieben des Ausschnitts
jeweiligen Softkey drücken
Zum Verkleinern des Ausschnitts Softkey
drücken
Zum Vergrößern des Ausschnitts Softkey
drücken
Mit dem Softkey
ROHTEIL ZURÜCKSETZEN stellen Sie den
ursprünglichen Ausschnitt wieder her.
Sie können die Darstellung der Grafik auch mit der Maus
verändern. Folgende Funktionen stehen zur Verfügung:
Um das dargestellte Modell zu verschieben: mittlere Maustaste
bzw. Mausrad gedrückt halten und Maus bewegen. Wenn Sie
zugleich die Shift-Taste drücken, können Sie das Modell nur
horizontal oder vertikal verschieben.
Um einen bestimmten Bereich zu vergrößern: mit gedrückter
linker Maustaste den Bereich wählen. Nachdem Sie die linke
Maustaste loslassen, vergrößert die TNC die Ansicht.
Um einen beliebigen Bereich schnell zu vergrößern bzw. zu
verkleinern: Mausrad nach vorne bzw. nach hinten drehen.
