Programmieren: Werkzeuge
5.3
Werkzeugkorrektur
5
204
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

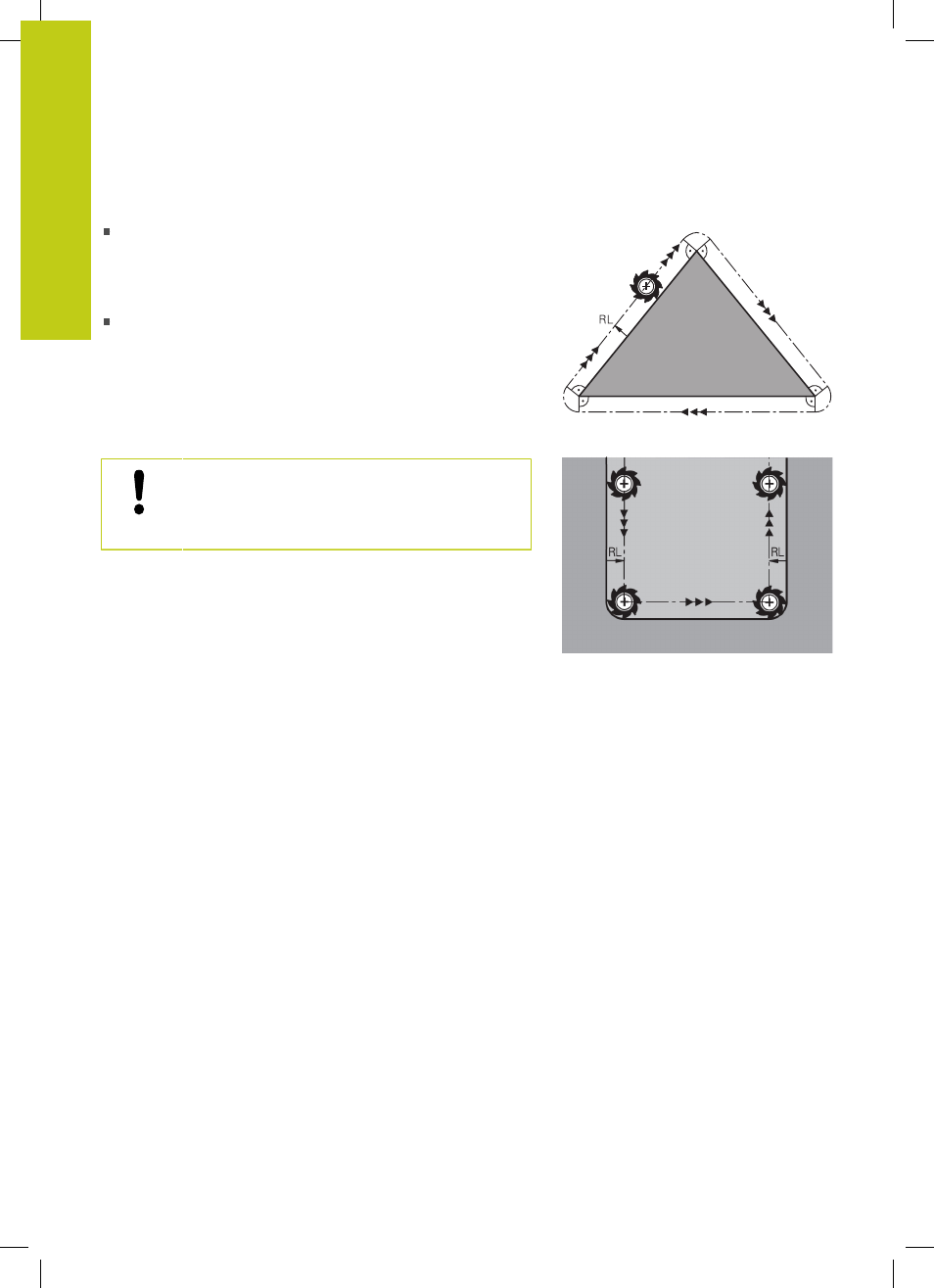

Radiuskorrektur: Ecken bearbeiten
Außenecken:
Wenn Sie eine Radiuskorrektur programmiert haben, dann
führt die TNC das Werkzeug an den Außenecken auf einem
Übergangskreis. Falls nötig, reduziert die TNC den Vorschub an
den Außenecken, zum Beispiel bei großen Richtungswechseln.
Innenecken:
An Innenecken errechnet die TNC den Schnittpunkt der
Bahnen, auf denen der Werkzeugmittelpunkt korrigiert verfährt.
Von diesem Punkt an verfährt das Werkzeug am nächsten
Konturelement entlang. Dadurch wird das Werkstück an den
Innenecken nicht beschädigt. Daraus ergibt sich, dass der
Werkzeugradius für eine bestimmte Kontur nicht beliebig groß
gewählt werden darf.
Achtung Kollisionsgefahr!
Legen Sie den Start- oder Endpunkt bei einer
Innenbearbeitung nicht auf einen Kontur-Eckpunkt, da
sonst die Kontur beschädigt werden kann.
