Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Option #8)
12.2
12
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
449

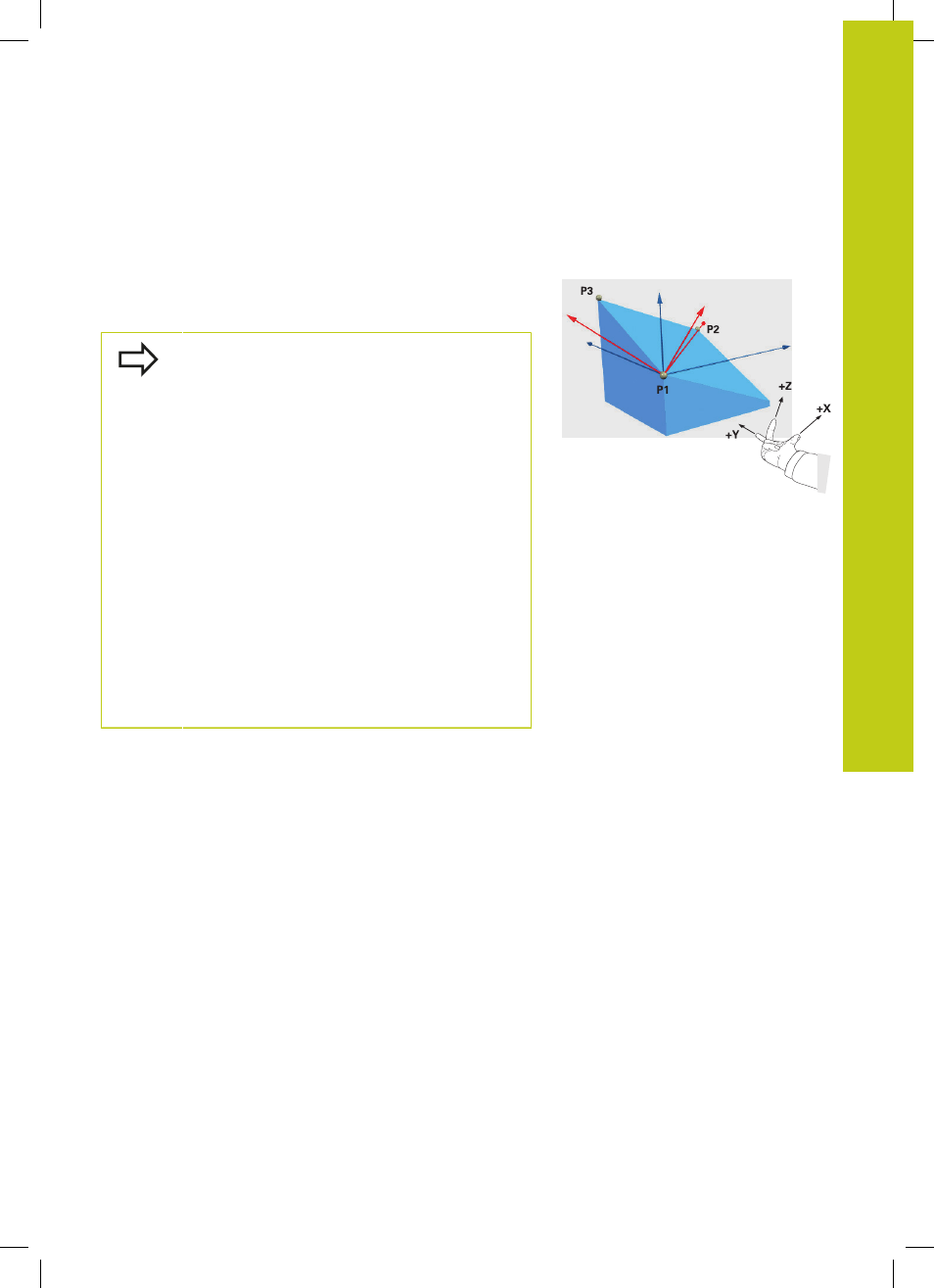

Bearbeitungsebene über drei Punkte definieren:
PLANE POINTS
Anwendung
Eine Bearbeitungsebene lässt sich eindeutig definieren durch die
Angabe
dreier beliebiger Punkte P1 bis P3 dieser Ebene . Diese
Möglichkeit ist in der Funktion
PLANE POINTS realisiert.
Beachten Sie vor dem Programmieren
Die Verbindung von Punkt 1 zu Punkt 2 legt die
Richtung der geschwenkten Hauptachse fest (X bei
Werkzeugachse Z).
Die Richtung der geschwenkten Werkzeugachse
bestimmen Sie durch die Lage des 3. Punktes
bezogen auf die Verbindungslinie zwischen Punkt 1
und Punkt 2. Mit Hilfe der Rechte-Hand-Regel
(Daumen = X-Achse, Zeigefinger = Y-Achse,
Mittelfinger = Z-Achse, siehe Bild rechts oben),
gilt: Daumen (X-Achse) zeigt von Punkt 1 nach
Punkt 2, Zeigefinger (Y-Achse) zeigt parallel zur
geschwenkten Y-Achse in Richtung Punkt 3. Dann
zeigt der Mittelfinger in Richtung der geschwenkten
Werkzeugachse.
Die drei Punkte definieren die Neigung der Ebene.
Die Lage des aktiven Nullpunkts wird von der TNC
nicht verändert.
Parameterbeschreibung für das Positionierverhalten:
siehe "Positionierverhalten der PLANE-Funktion
festlegen", Seite 454.
