Programmieren: Programmierhilfen
4.6 Programmiergrafik
4
152
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

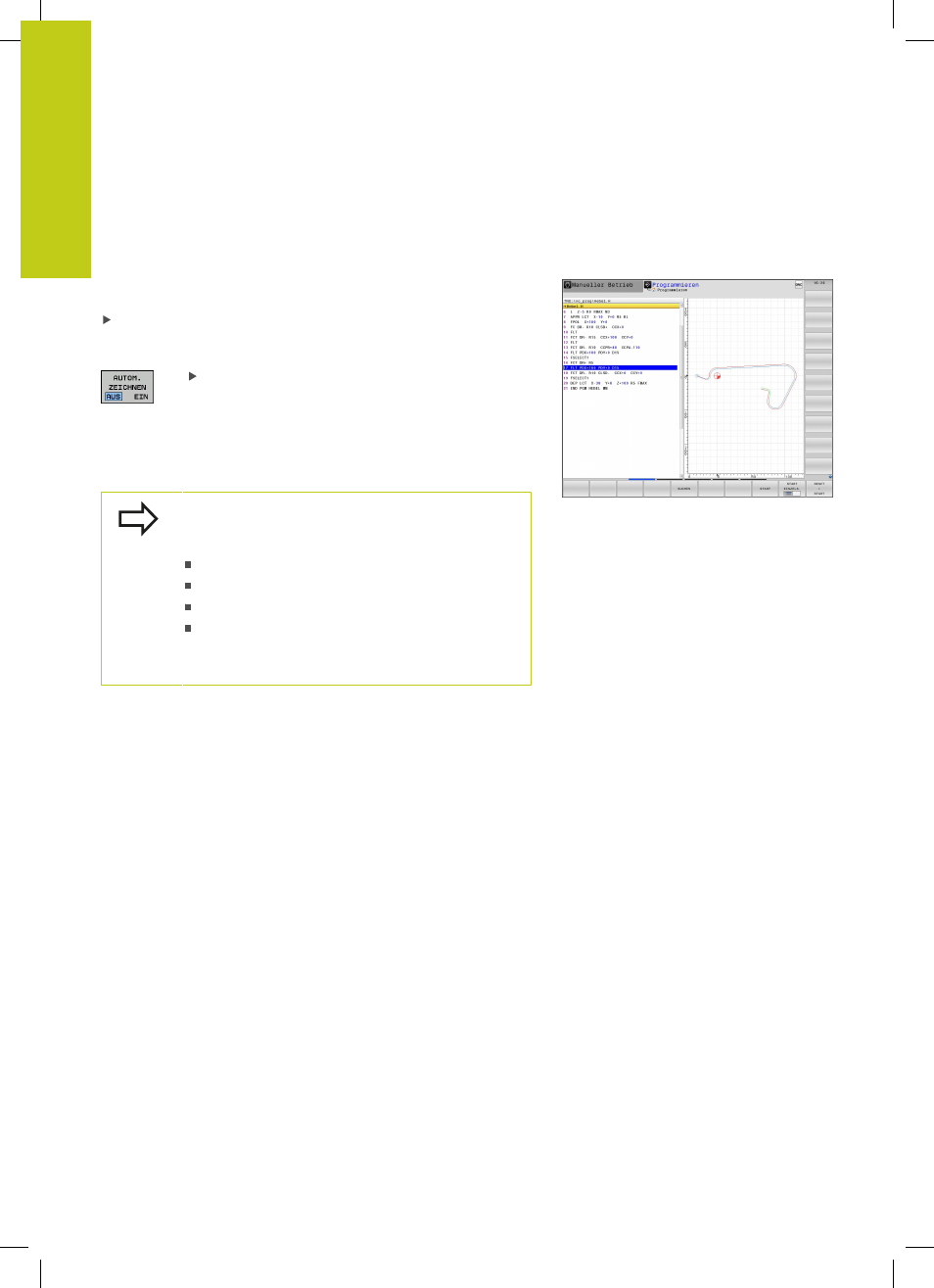

4.6 Programmiergrafik
Programmiergrafik mitführen / nicht mitführen
Während Sie ein Programm erstellen, kann die TNC die
programmierte Kontur mit einer 2D-Strichgrafik anzeigen.
Zur Bildschirm-Aufteilung Programm links und Grafik rechts
wechseln: Bildschirm-Umschalttaste und Softkey
PROGRAMM +
GRAFIK drücken
Softkey
AUTOM. ZEICHNEN auf EIN setzen.
Während Sie die Programmzeilen eingeben, zeigt
die TNC jede programmierte Bahnbewegung im
Grafikfenster rechts an
Wenn die TNC die Grafik nicht mitführen soll, setzen Sie den
Softkey
AUTOM. ZEICHNEN auf AUS.
Wenn
AUTOM. ZEICHNEN auf EIN gesetzt ist, dann
berücksichtigt die Steuerung bei der Erstellung der
2D-Strichgrafik keine:
Programmteil-Wiederholungen
Sprunganweisungen
M-Funktionen, wie z. B. M2 oder M30
Zyklusaufrufe
Verwenden Sie das automatische Zeichnen
ausschließlich während der Konturprogrammierung.
