HEIDENHAIN TNC 640 (34059x-05) Benutzerhandbuch
Seite 522
Handbetrieb und Einrichten
15.2 Verfahren der Maschinenachsen
15
522
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

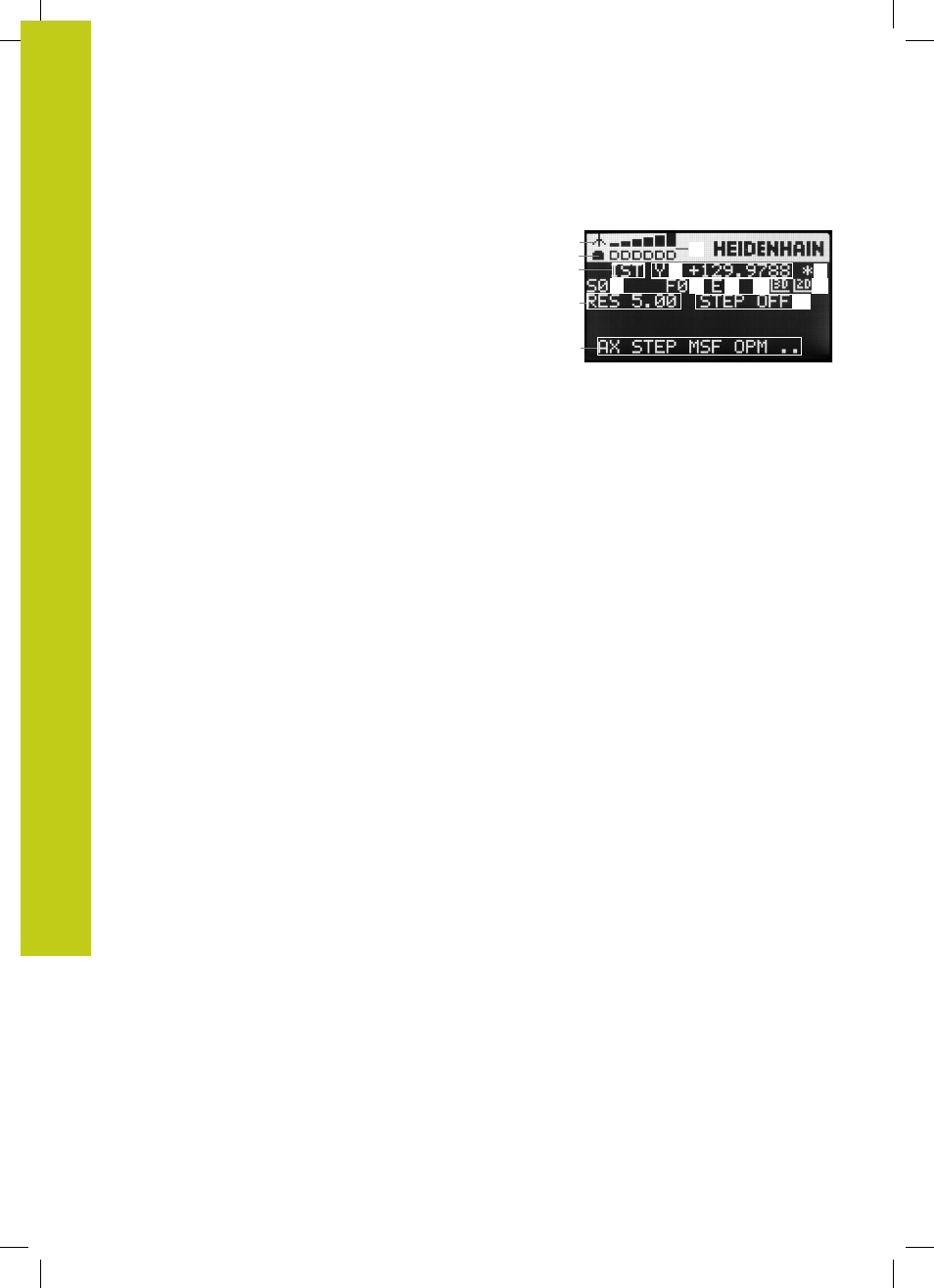

Handrad-Display
1
Nur beim Funkhandrad HR 550 FS
: Anzeige, ob Handrad in
der Docking-Station liegt oder ob Funkbetrieb aktiv ist
2
Nur beim Funkhandrad HR 550 FS
: Anzeige der Feldstärke, 6
Balken = maximale Feldstärke
3
Nur beim Funkhandrad HR 550 FS
: Ladezustand des Akkus, 6
Balken = maximaler Ladezustand. Während des Ladevorgangs
läuft ein Balken von links nach rechts
4
IST: Art der Positionsanzeige
5
Y+129.9788: Position der gewählten Achse
6
*: STIB (Steuerung in Betrieb); Programmlauf ist gestartet oder
Achse ist in Bewegung
7
S0: Aktuelle Spindeldrehzahl
8
F0: Aktueller Vorschub, mit dem die gewählte Achse
momentan verfahren wird
9
E: Fehlermeldung steht an
10
3D: Funktion Bearbeitungsebene schwenken ist aktiv
11
2D: Funktion Grunddrehung ist aktiv
12
RES 5.0: Aktive Handrad-Auflösung. Weg in mm/Umdrehung (°/
Umdrehung bei Drehachsen), den die gewählte Achse bei einer
Handradumdrehung verfährt
13
STEP ON bzw. OFF: Schrittweises Positionieren aktiv bzw.
inaktiv. Bei aktiver Funktion zeigt die TNC zusätzlich den aktiven
Verfahrschritt an
14 Softkey-Leiste: Auswahl verschiedener Funktionen,
Beschreibung in den nachfolgenden Abschnitten
14
4
12
5
8
7
7
10
3
2
1
11
13
7
9
7
6
