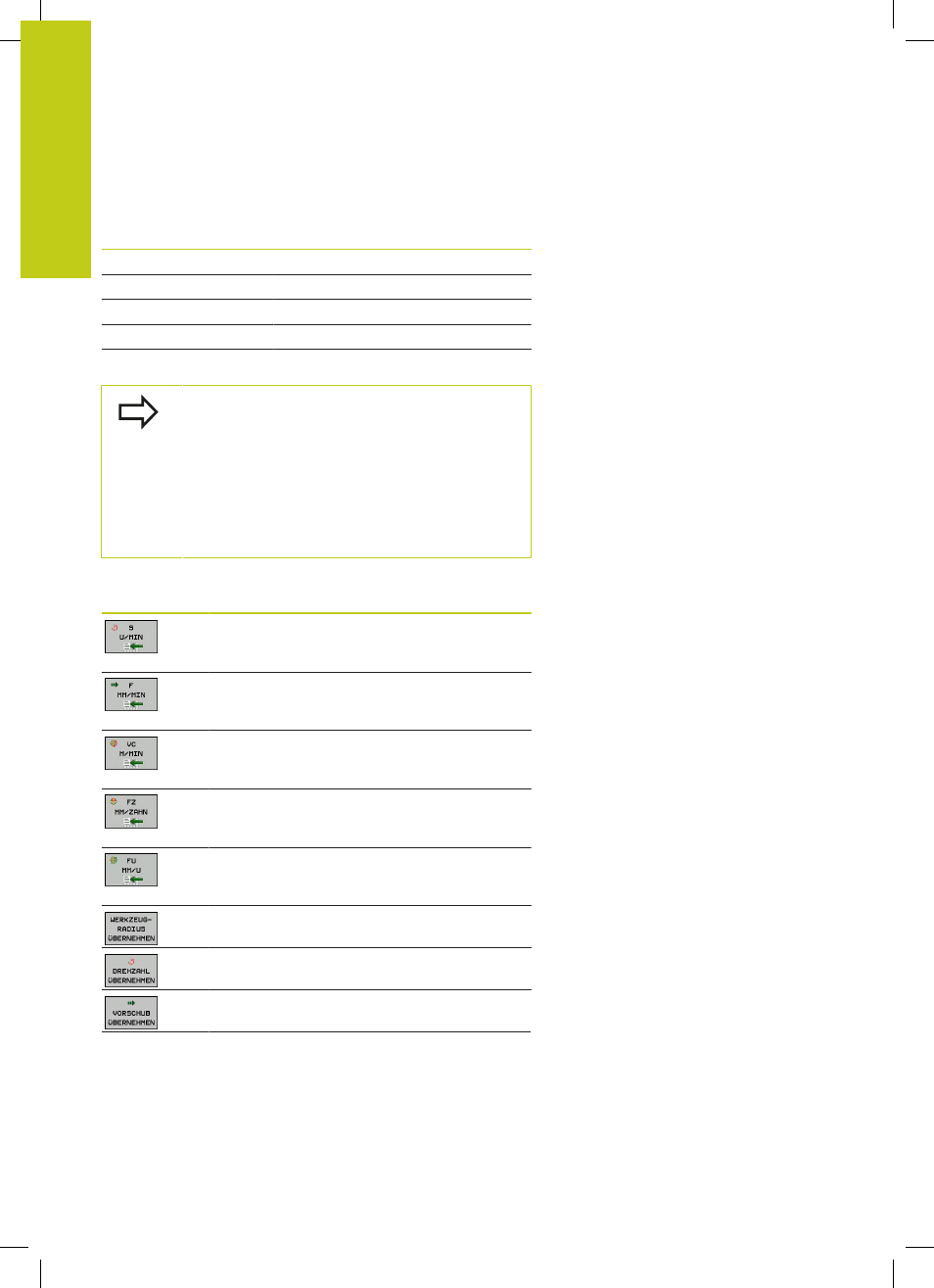

Programmieren: Programmierhilfen
4.5 Schnittdatenrechner
4
150
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
Fenster zur Vorschubberechnung:
Kennbuchstabe Bedeutung
S: Spindeldrehzahl (U/min)
Z: Anzahl der Zähne am Werkzeug (n)
FZ: Vorschub pro Zahn (mm/Zahn)
FU: Vorschub pro Umdrehung (mm/U)
F= Ergebnis für Vorschub (mm/min)
Sie können den Vorschub auch im TOOL CALL-Satz
berechnen und in nachfolgenden Verfahrsätzen und
Zyklen automatisch übernehmen. Wählen Sie hierzu,
bei der Vorschubeingabe in Verfahrsätzen oder
Zyklen, den Softkey F AUTO. Die TNC verwendet
dann den im TOOL CALL-Satz definierten Vorschub.
Falls Sie den Vorschub nachträglich ändern müssen,
brauchen Sie nur den Vorschubwert im TOOL CALL-
Satz anzupassen.
Funktionen im Schnittdatenrechner:
Softkey Funktion
Drehzahl aus dem Schnittdatenrechner-
Formular in ein geöffnetes Dialogfeld
übernehmen
Vorschub aus dem Schnittdatenrechner-
Formular in ein geöffnetes Dialogfeld
übernehmen
Schnittgeschwindigkeit aus dem
Schnittdatenrechner-Formular in ein geöffnetes
Dialogfeld übernehmen
Vorschub pro Zahn aus dem
Schnittdatenrechner-Formular in ein geöffnetes
Dialogfeld übernehmen
Vorschub pro Umdrehung aus dem
Schnittdatenrechner-Formular in ein geöffnetes
Dialogfeld übernehmen
Werkzeug-Radius in das Schnittdatenrechner-
Formular übernehmen
Drehzahl aus dem geöffneten Dialogfeld in das
Schnittdatenrechner-Formular übernehmen
Vorschub aus dem geöffneten Dialogfeld in das
Schnittdatenrechner-Formular übernehmen
