Programmieren: Q-Parameter
9.10 Formel direkt eingeben
9
344
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

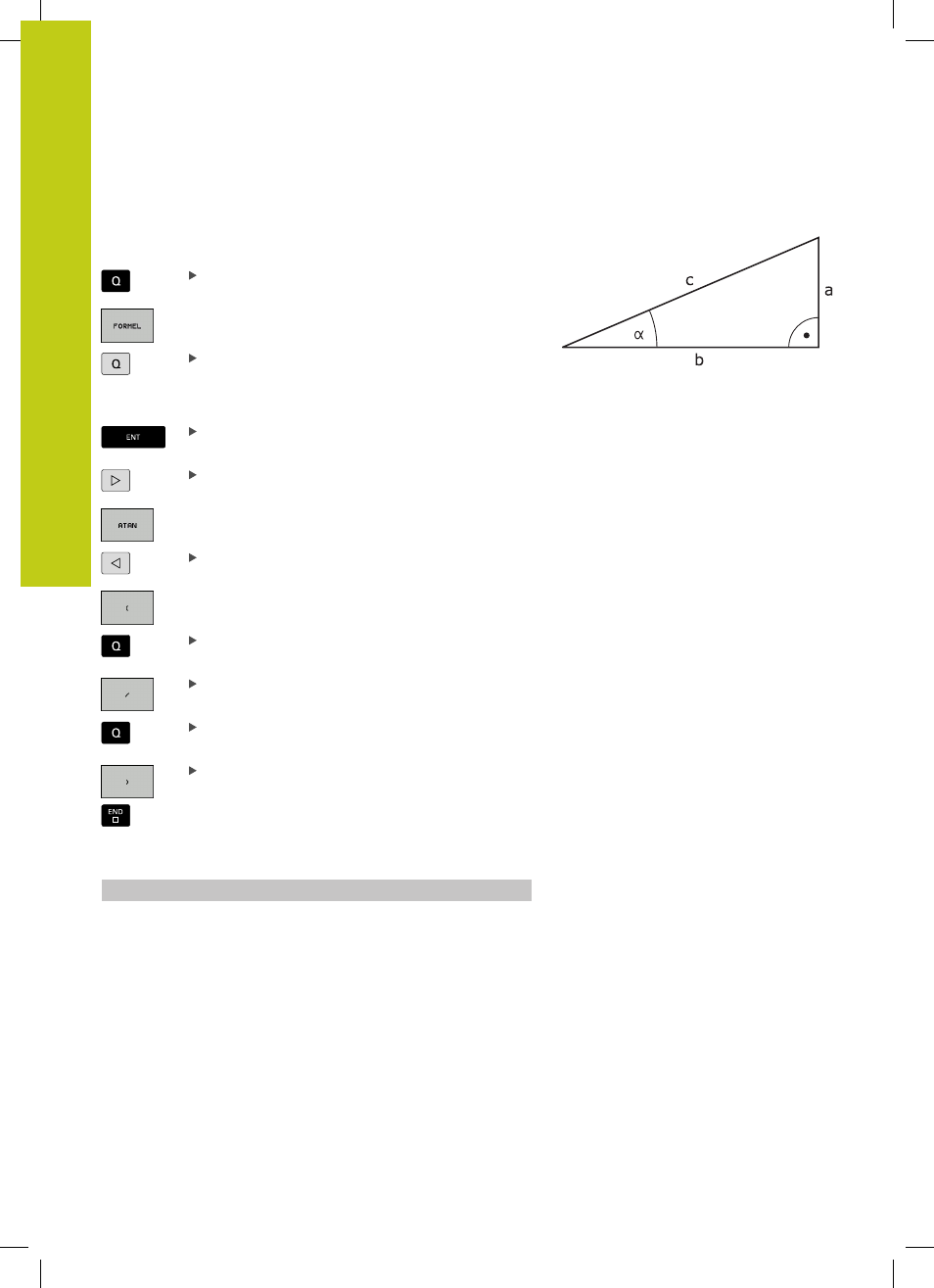

Eingabe-Beispiel
Winkel berechnen mit arctan aus Gegenkathete (Q12) und
Ankathete (Q13); Ergebnis Q25 zuweisen:
Formel-Eingabe wählen: Taste Q und Softkey
FORMEL drücken, oder Schnelleinstieg nutzen:
Q-Taste auf der ASCII-Taste drücken.
PARAMETER-NR. FÜR ERGEBNIS?
25 (Parameter-Nummer) eingeben und Taste ENT
drücken.
Softkey-Leiste weiterschalten und Arcus-Tangens-
Funktion wählen.
Softkey-Leiste weiterschalten und Klammer
öffnen.
12 (Q-Parameter Nummer) eingeben.
Division wählen.
13 (Q-Parameter Nummer) eingeben.
Klammer schließen und Formel-Eingabe beenden.
NC-Beispielsatz
37 Q25 = ATAN (Q12/Q13)
