Handbetrieb und Einrichten
15.11 Bearbeitungsebene schwenken (Option #8)
15
572
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
15.11 Bearbeitungsebene schwenken
(Option #8)
Anwendung, Arbeitsweise
Die Funktionen zum Schwenken der
Bearbeitungsebene werden vom
Maschinenhersteller an TNC und Maschine
angepasst. Bei bestimmten Schwenkköpfen
(Schwenktischen) legt der Maschinenhersteller
fest, ob die im Zyklus programmierten Winkel
von der TNC als Koordinaten der Drehachsen
oder als Winkelkomponenten einer schiefen
Ebene interpretiert werden. Beachten Sie Ihr
Maschinenhandbuch!

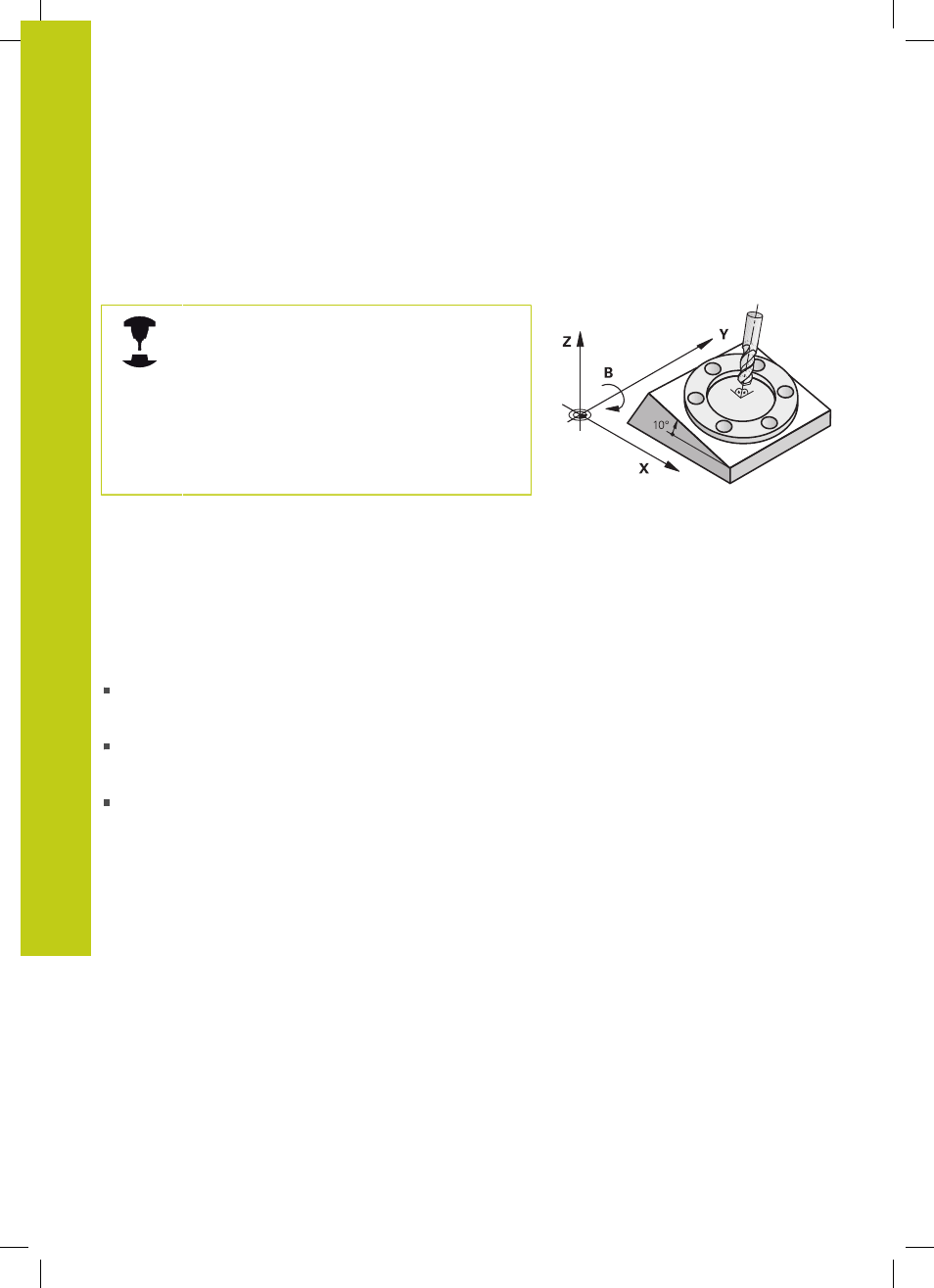

Die TNC unterstützt das Schwenken von Bearbeitungsebenen an
Werkzeugmaschinen mit Schwenkköpfen sowie Schwenktischen.
Typische Anwendungen sind z. B. schräge Bohrungen oder schräg
im Raum liegende Konturen. Die Bearbeitungsebene wird dabei
immer um den aktiven Nullpunkt geschwenkt. Wie gewohnt,
wird die Bearbeitung in einer Hauptebene (z. B. X/Y-Ebene)
programmiert, jedoch in der Ebene ausgeführt, die zur Hauptebene
geschwenkt wurde.
Für das Schwenken der Bearbeitungsebene stehen drei Funktionen
zur Verfügung:
Manuelles Schwenken mit dem Softkey
3D ROT in den
Betriebsarten Manueller Betrieb und El. Handrad, siehe
"Manuelles Schwenken aktivieren", Seite 575
Gesteuertes Schwenken, Zyklus
19 BEARBEITUNGSEBENE
im Bearbeitungsprogramm (siehe Benutzer-Handbuch Zyklen,
Zyklus 19 BEARBEITUNGSEBENE)
Gesteuertes Schwenken,
PLANE-Funktion im
Bearbeitungsprogramm siehe "Die PLANE-Funktion: Schwenken
der Bearbeitungsebene (Option #8)", Seite 437
Die TNC-Funktionen zum „Schwenken der Bearbeitungsebene“
sind Koordinaten-Transformationen. Dabei steht die
Bearbeitungsebene immer senkrecht zur Richtung der
Werkzeugachse.
