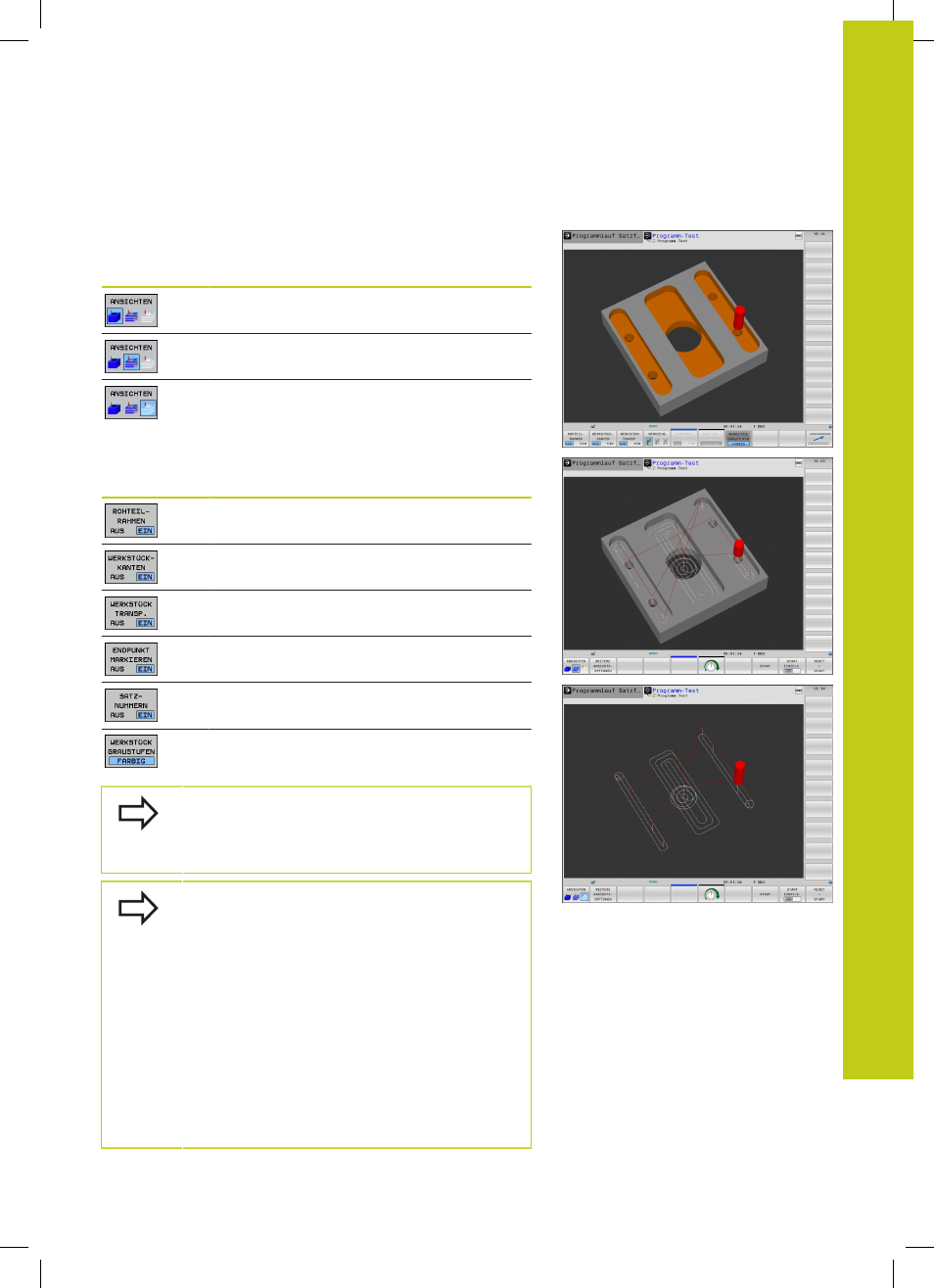

3D-Darstellung in der Betriebsart Programm-Test
Die Betriebsart Programm-Test bietet zusätzlich folgende
Ansichten:
Softkeys Funktion
Volumenansicht
Volumenansicht und Werkzeugwege
Werkzeugwege
Die Betriebsart
Programm-Test bietet zusätzlich folgende
Funktionen:
Softkeys Funktion
Rohteilrahmen einblenden
Werkstückkanten hervorheben
Werkstück transparent anzeigen
Endpunkte der Werkzeugwege anzeigen
Satznummern der Werkzeugwege anzeigen
Werkstück farbig anzeigen
Beachten Sie, dass der Umfang der Funktionen
von der eingestellten Modellqualität abhängt. Die
Modellqualität wählen Sie in der MOD-Funktion
Grafik-Einstellungen.
Mit dem Anzeigen der Werkzeugwege können
Sie die programmierten Verfahrwege der TNC
dreidimensional darstellen lassen. Um Details schnell
erkennen zu können, steht eine leistungsfähige
Zoom-Funktion zur Verfügung.
Insbesondere extern erstellte Programme können
Sie durch das Anzeigen der Werkzeugwege schon
vor der Bearbeitung auf Unregelmäßigkeiten
prüfen, um unerwünschte Bearbeitungsmarken
am Werkstück zu vermeiden. Solche
Bearbeitungsmarken treten beispielsweise dann auf,
wenn Punkte vom Postprozessor falsch ausgegeben
wurden.
Die TNC stellt Verfahrbewegungen im Eilgang rot dar.
