Programmieren: Werkzeuge
5.3 Werkzeugkorrektur
5
202
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

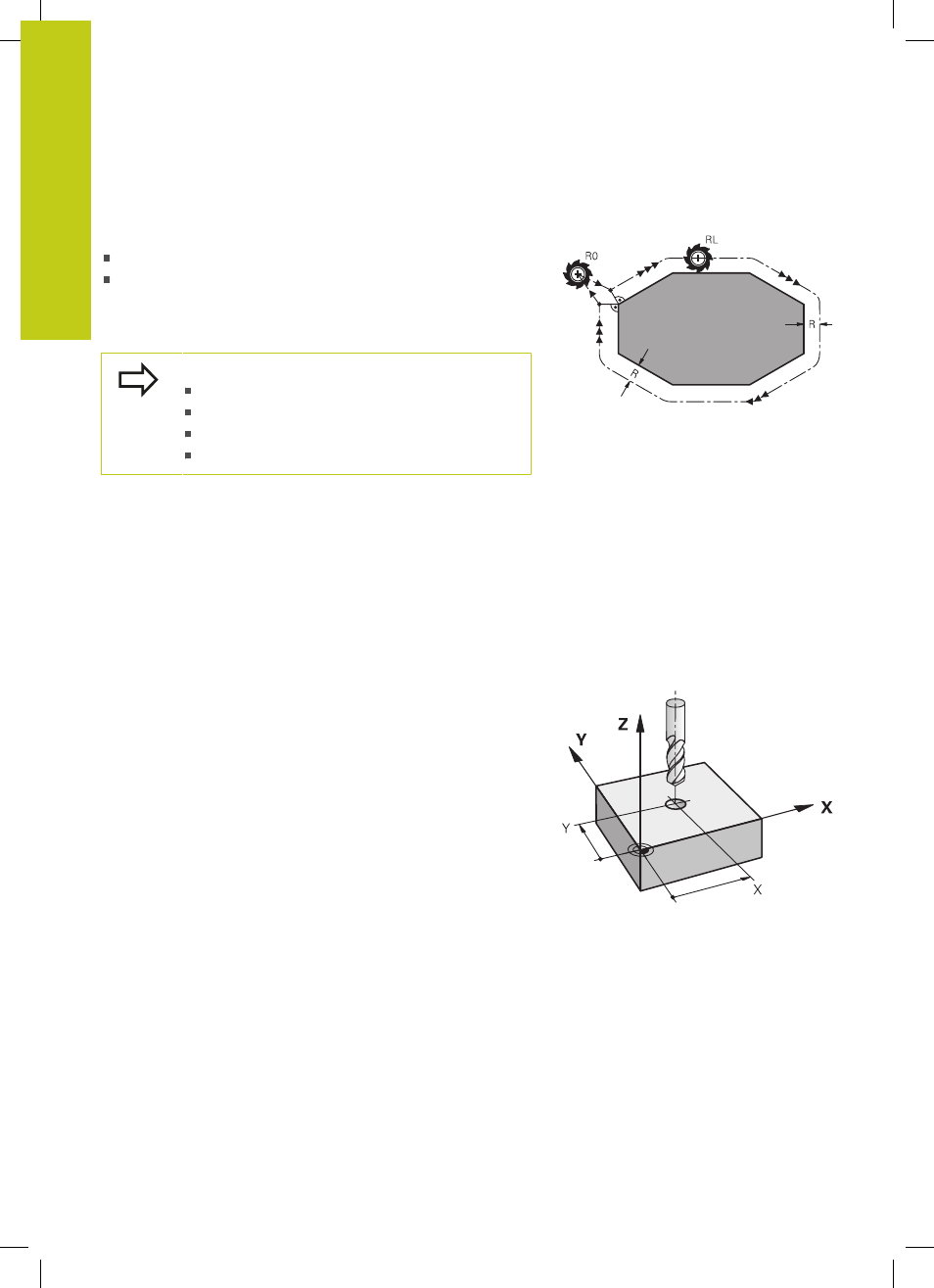

Werkzeugradiuskorrektur
Der Programm-Satz für eine Werkzeugbewegung enthält:
RL oder RR für eine Radiuskorrektur
R0, wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und
mit einem Geradensatz in der Bearbeitungsebene mit
RL oder RR
verfahren wird.
Die TNC hebt die Radiuskorrektur auf, wenn Sie:
einen Geradensatz mit
R0 programmieren
die Kontur mit der Funktion
DEP verlassen
einen
PGM CALL programmieren
ein neues Programm mit
PGM MGT anwählen
Bei der Radiuskorrektur berücksichtigt die TNC Delta-Werte sowohl
aus dem
TOOL CALL-Satz als auch aus der Werkzeugtabelle:
Korrekturwert =
R + DR
TOOL CALL
+
DR
TAB
mit
R: Werkzeugradius R aus TOOL DEF-Satz oder
Werkzeugtabelle
DR
TOOL
CALL
:
Aufmaß
DR für Radius aus TOOL CALL-Satz
DR
TAB
: Aufmaß DR für Radius aus der Werkzeugtabelle
Bahnbewegungen ohne Radiuskorrektur: R0
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem
Mittelpunkt auf der programmierten Bahn, bzw. auf die
programmierten Koordinaten.
Anwendung: Bohren, Vorpositionieren.
