Programmieren: Drehbearbeitung
14.4 Werkzeuge im Drehbetrieb (Option #50)
14
502
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

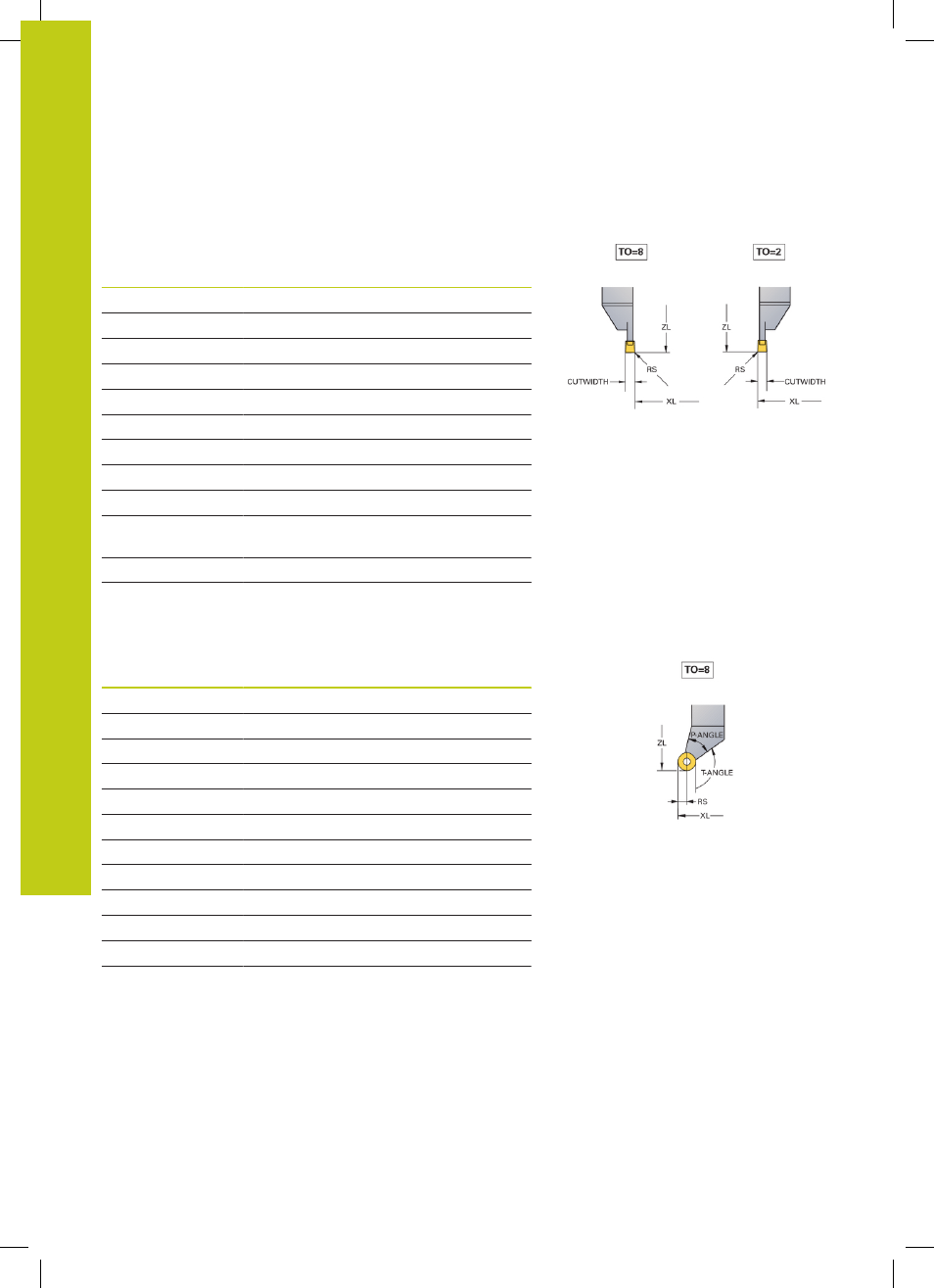

Werkzeugdaten für Stechdrehwerkzeuge
Erforderliche und optionale Werkzeugdaten für
Stechdrehwerkzeuge
Eingabe-Element Verwendung Eingabe
ZL
Werkzeug-Länge1 Erforderlich
XL Werkzeug-Länge 2 Erforderlich
YL Werkzeug-Länge 3 Optional
DZL
Verschleißkorrektur
ZL
Optional
DXL
Verschleißkorrektur
XL
Optional
DYL
Verschleißkorrektur
YL Optional
RS Schneidenradius Erforderlich
TO
Werkzeugorientierung Erforderlich
ORI
Orientierungswinkel Erforderlich
CUTLENGTH
Schneidenlänge
Stechwerkzeug Erforderlich
CUTWIDTH
Breite Stechwerkzeug Erforderlich
TYPE Werkzeugtyp Erforderlich
Werkzeugdaten für Pilzwerkzeuge
Erforderliche und optionale Werkzeugdaten für Pilzwerkzeuge
Eingabe-Element Verwendung Eingabe
ZL
Werkzeug-Länge1 Erforderlich
XL
Werkzeug-Länge 2 Erforderlich
YL
Werkzeug-Länge 3 Optional
DZL
Verschleißkorrektur
ZL Optional
DXL Verschleißkorrektur XL Optional
DYL
Verschleißkorrektur
YL
Optional
RS
Schneidenradius Erforderlich
TO Werkzeugorientierung Erforderlich
ORI Orientierungswinkel Erforderlich
T-ANGLE
Einstellwinkel Erforderlich
P-ANGLE
Spitzenwinkel Erforderlich
TYPE Werkzeugtyp Erforderlich
