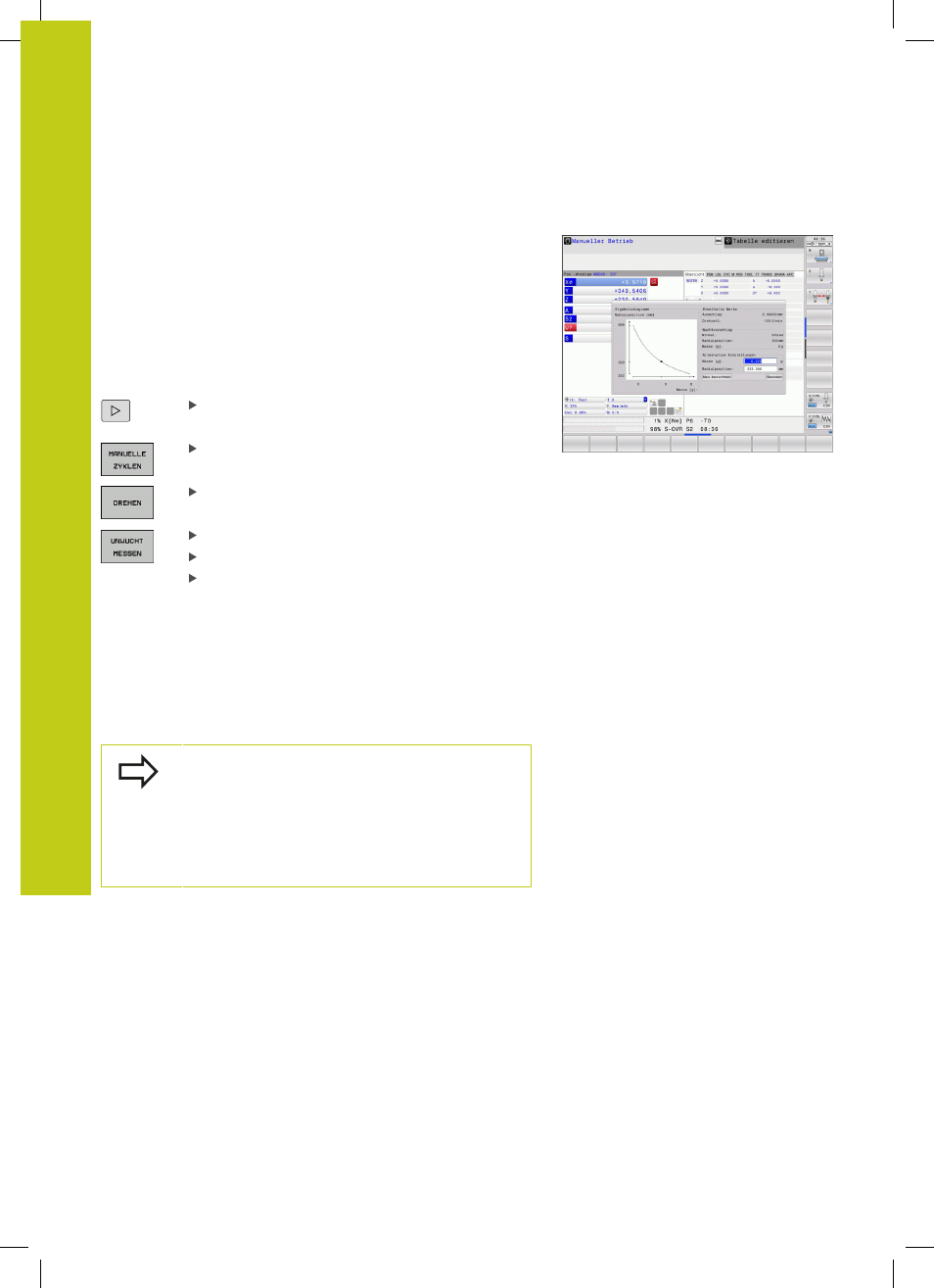

Zyklus Unwucht messen
Um Drehbearbeitungen möglichst schonend und sicher
auszuführen, sollten Sie die Unwucht des aufgespannnten
Werkstückes überprüfen und mit einem Ausgleichsgewicht
kompensieren. Die TNC stellt Ihnen hierfür den Zyklus
UNWUCHT
MESSEN zur Verfügung.
Der Zyklus
UNWUCHT MESSEN ermittelt die Unwucht
des Werkstücks und errechnet Masse und Position eines
Ausgleichgewichts.
Unwucht ermittleln:
Softkey-Leiste im Manuellen Betrieb umschalten
Softkey
MANUELLE ZYKLEN wählen
Softkey
DREHEN wählen
Softkey
UNWUCHT MESSEN wählen
Drehzahl für Unwuchterfassung eingeben
NC-Start drücken: Der Zyklus startet die
Tischdrehung mit niedriger Drehzahl und erhöht
die Drehzahl stufenweise bis die vorgegebene
Drehzahl erreicht ist. Die TNC öffnet ein Fenster, in
dem sie die errechnete Masse und Radialposition
des Ausgleichsgewichtes anzeigt.
Falls Sie eine andere Radialposition oder eine andere Masse für das
Ausgleichsgewicht verwenden wollen, können Sie einen der beiden
Werte überschreiben und den anderen Wert neu berechnen lassen.
Überprüfen Sie nach dem Aufspannen eines
Ausgleichsgewichtes die Unwucht durch einen
erneuten Messvorgang.
Teilweise kann es erforderlich sein, dass
Sie zwei oder mehrere Ausgleichsgewichte
unterschiedlich platzieren müssen um eine Unwucht
zu kompensieren.
