10.5

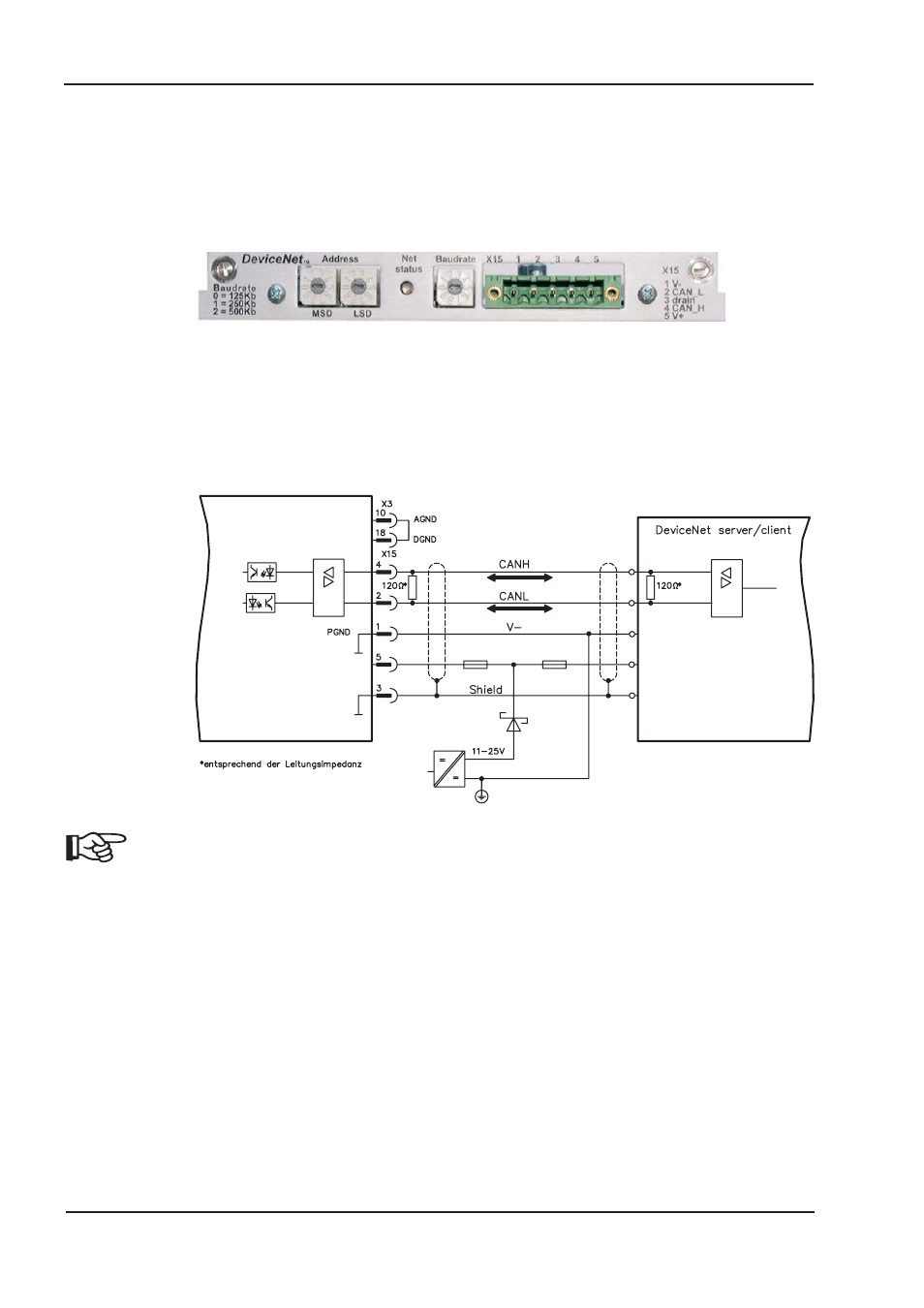

Erweiterungskarte - DEVICENET -
Dieses Kapitel beschreibt die DeviceNet Erweiterungskarte für den AX2040/2070.
Informationen zu Funktionsumfang und Softwareprotokoll finden Sie in unserem Handbuch "Device-
Net Kommunikationsprofil".
10.5.1
Frontansicht
10.5.2
Anschlusstechnik
Leitungsauswahl, Leitungsführung, Schirmung, Busanschlussstecker, Busabschluss und Laufzeiten
werden in der “DeviceNet Spezifikation, Band I, II, Ausgabe 2.0", herausgegeben von der ODVA,
beschrieben.
10.5.3
Anschlussbild
AGND und DGND an Stecker X3 müssen gebrückt werden
102
AX2040/2070 Produkthandbuch
Erweiterungskarten
06/2007
BECKHOFF
AX2040/2070
