6.8.5 Realisierung Stopp-Kategorie 2
Die Maschine erhält den betriebsmäßigen Stopp-Befehl (Disable) und bremst den Antrieb mit der
eingestellten Bremsrampe ab (Parameter STOPMODE&ACTFAULT auf 1).
Der Antrieb wird beim Stoppen (Disablen) geregelt gebremst. Wenn die Drehzahl VEL0 (siehe
Ablaufdiagramm in Kapitel 6.5) unterschritten wird, fällt die Haltebremse ein und die Endstufe wird
abgeschaltet. Die Leistungsversorgung bleibt in diesem Falle bestehen.
Wird die Leistungsversorgung abgeschaltet, so wird zusätzlich zum geregelten Bremsen nach einer
am Zeitschütz einstellbaren Zeit die Netzversorgung und die Haltebremse galvanisch getrennt.

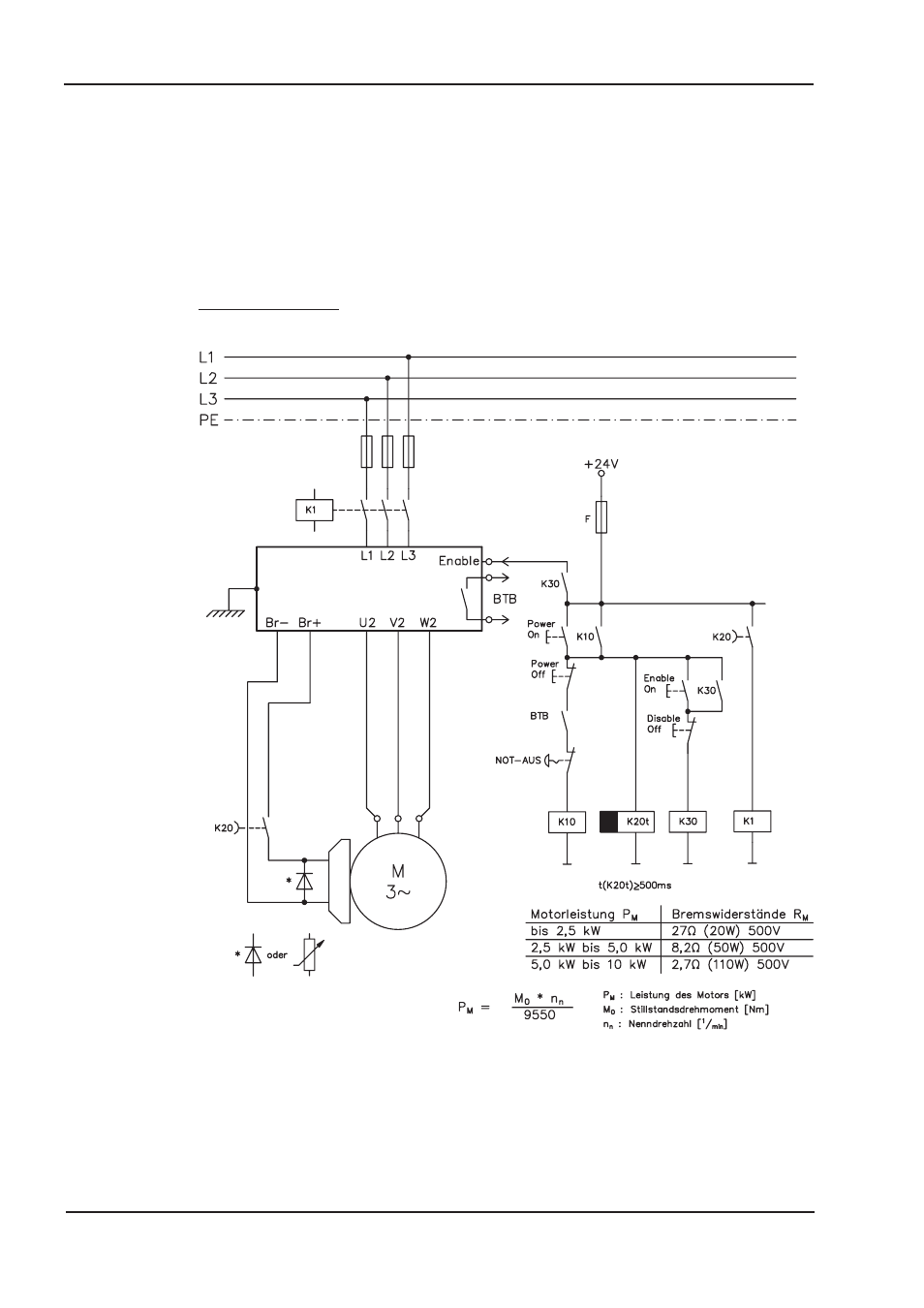

Schaltungsvorschlag
(mit NOT-AUS Kategorie 1, Steuerungsfunktion mit Hilfsschützen)
