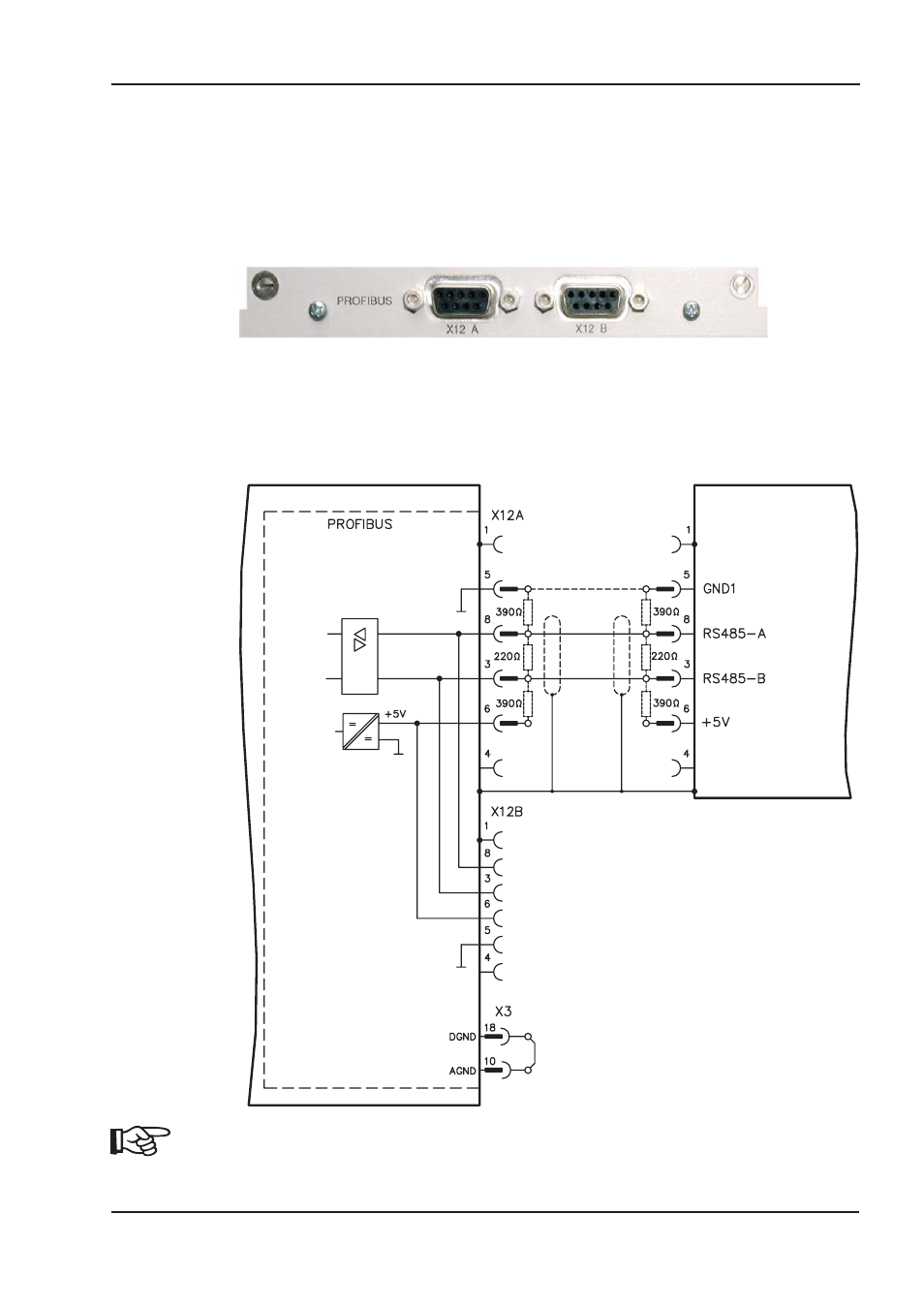

10.3
Erweiterungskarte -PROFIBUS-
Dieses Kapitel beschreibt die PROFIBUS Erweiterungskarte für den AX2040/2070.
Informationen über der Funktionsumfang und das Softwareprotokoll finden Sie in der Beschreibung
"Kommunikationsprofil PROFIBUS DP". Die Spannungsversorgung der Erweiterungskarte findet
durch den Servoverstärker statt.
10.3.1
Frontansicht
10.3.2
Anschlusstechnik
Leitungsauswahl, Leitungsführung, Schirmung, Busanschlussstecker, Busabschluss und Laufzeiten
finden Sie in den “Aufbaurichtlinien PROFIBUS-DP/FMS” der PROFIBUS-Nutzerorganisation PNO.
10.3.3
Anschlussbild
AGND und DGND an Stecker X3 müssen gebrückt werden
AX2040/2070 Produkthandbuch
99
BECKHOFF
06/2007
Erweiterungskarten
AX2040/2070
