Seite 57: S.57, Elektrische installation
8.12.1

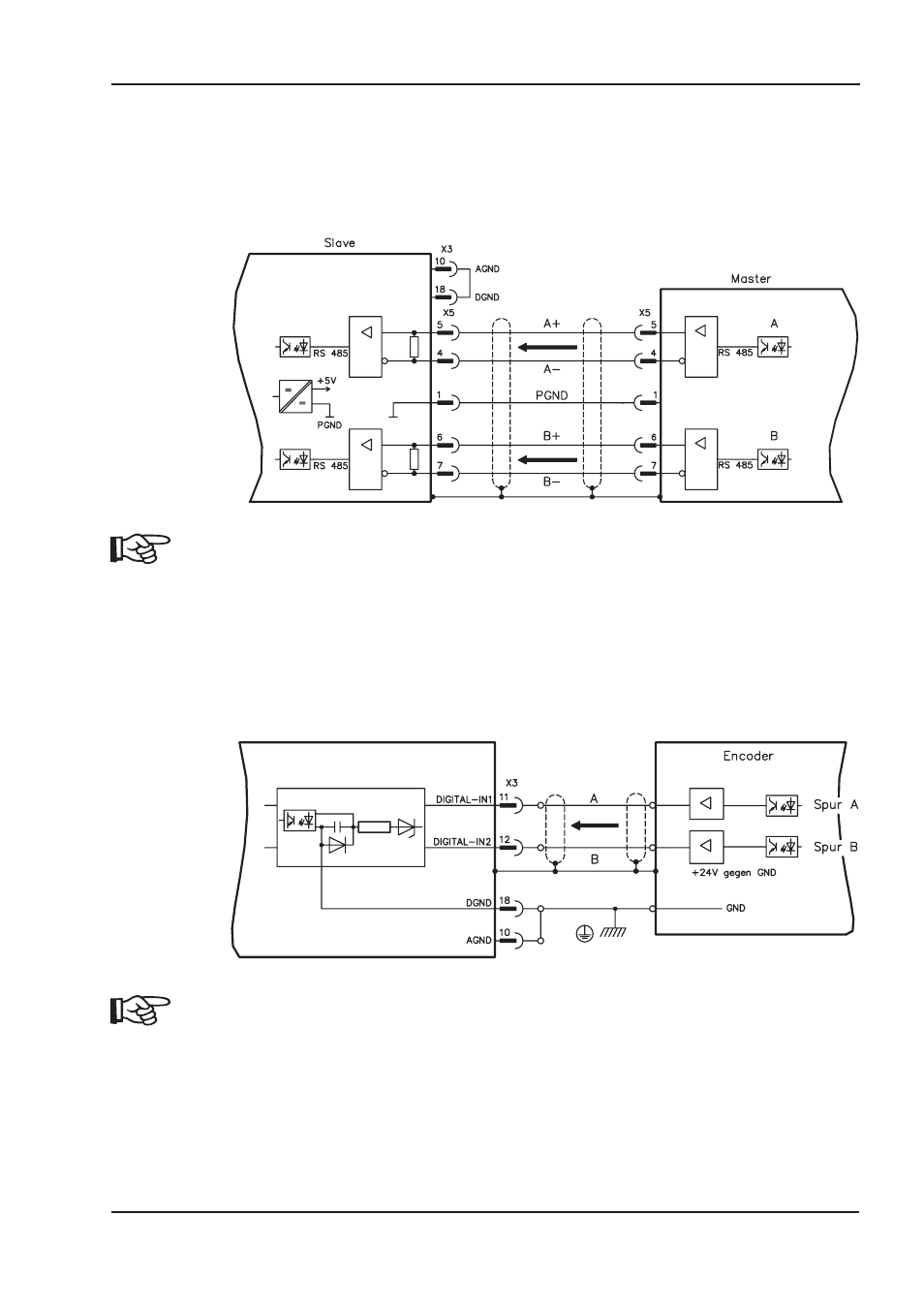

Anschluss an AX2040/2070-Master, 5V Pegel (X5)
Sie können mehrere AX2040/2070 Verstärker zusammenschalten (Master-Slave Betrieb). Bis zu 16
Slave-Verstärker werden dabei vom Master über den Encoder-Ausgang angesteuert.
Verwendet wird hierfür der SubD-Stecker X5.
Grenzfrequenz: 1,5 MHz, Flankensteilheit tv
£ 0,1µs
AGND und DGND (Stecker X3) müssen gebrückt werden !
8.12.2
Anschluss an ROD Encoder mit 24V Signalpegel (X3)
Mit Hilfe dieser Schnittstelle können Sie den AX2040/2070 als Slave von einem Encoder mit 24V
Signalpegel führen lassen (Master-Slave Betrieb). Verwendet werden hierfür die digitalen Eingänge
DIGITAL-IN 1 und 2 an Stecker X3.
Grenzfrequenz: 250 kHz, Flankensteilheit tv
£ 0,1µs
AGND und DGND (Stecker X3) müssen gebrückt werden !
