10.2
Erweiterungskarte -I/O-14/08-
Dieses Kapitel beschreibt die I/O-Erweiterungskarte -I/O-14/08-. Beschrieben werden nur die
zusätzlichen Eigenschaften, die die Erweiterungskarte dem AX2040/2070 verleiht.
Die Erweiterungskarte ist bei Anlieferung in den Optionsschacht des Servoverstärkers eingescho-
ben und verschraubt, wenn Sie den Servoverstärker mit der Erweiterungskarte bestellt haben.
Die -I/O-14/08- stellt Ihnen 14 zusätzliche digitale Eingänge und 8 digitale Ausgänge zur Verfügung.
Die Funktion der Ein- und Ausgänge ist festgelegt. Die Ein-/Ausgänge werden verwendet, um im
Servoverstärker gespeicherte Fahraufträge zu starten und Meldungen des integrierten Lagereglers
in der übergeordneten Steuerung auszuwerten.
Die Funktion der Eingänge und Meldeausgänge entspricht den Funktionen, die den digitalen I/O's
an Stecker X3 des AX2040/2070 zugeordnet werden können.
Alle Ein- und Ausgänge sind durch Optokoppler getrennt und potentialfrei gegenüber dem Servo-
verstärker.

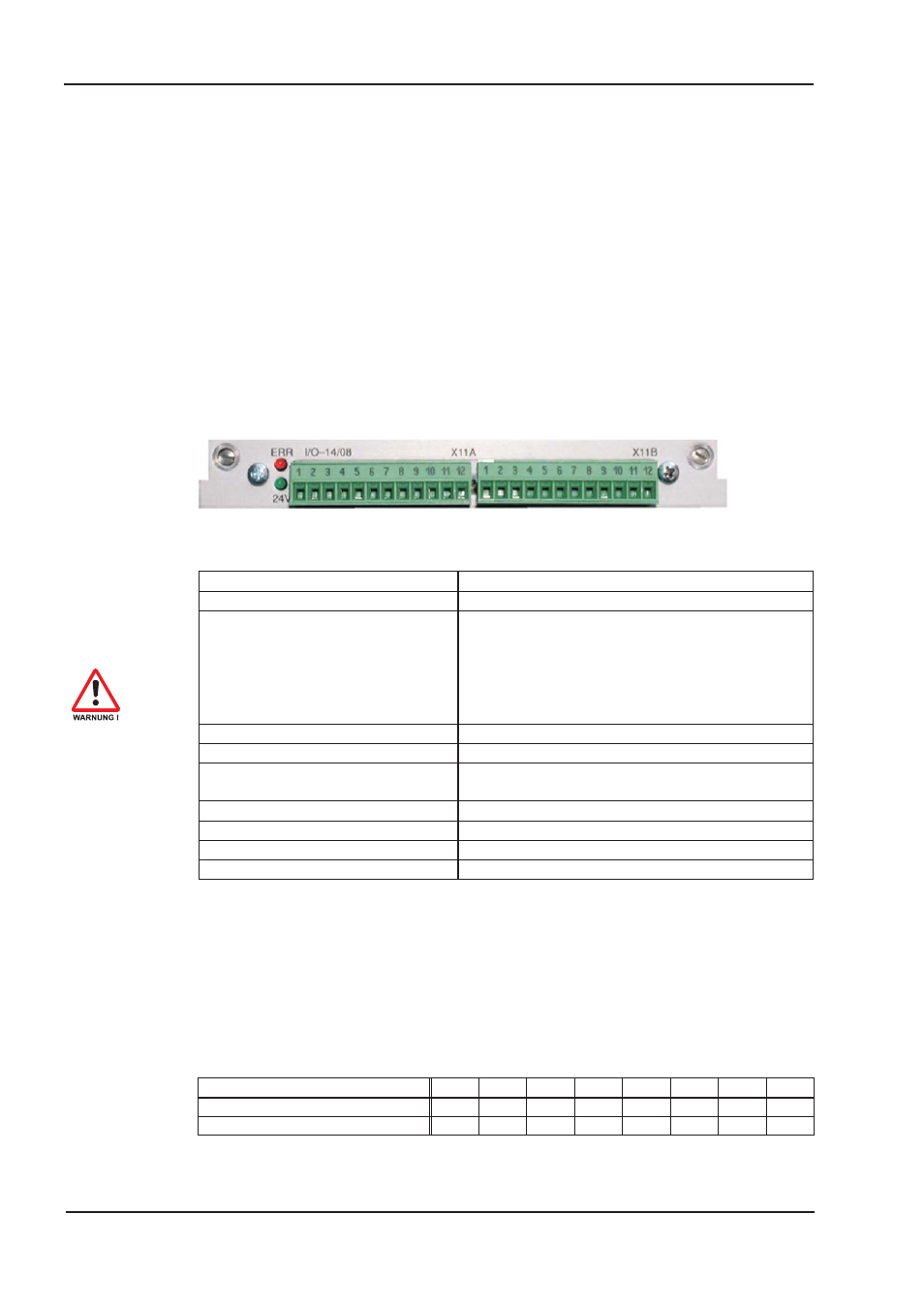

10.2.1
Frontansicht
10.2.2
Technische Daten
Steuereingänge
24V / 7mA , SPS-kompatibel
Meldeausgänge
24V / max. 500mA , SPS-kompatibel
Versorgungseingänge nach IEC 1131
24V (18...36V) / 100mA plus Summenstrom der Aus-
gänge (abhängig von der Eingangsschaltung der Steue-
rung).
Die 24VDC Versorgungsspannung muss von einer
potentialgetrennten (z.B. mit Trenntransformator)
Spannungsquelle zur Verfügung gestellt werden.
Absicherung (extern)
4 AT
Stecker
MiniCombicon, 12-polig, kodiert an PIN1 bzw. 12
Leitung
Daten - bis 50m Länge : 22 x 0,5mm², nicht geschirmt,
Versorgung - 2 x 1mm², Spannungsverluste beachten
Wartezeit zwischen 2 Fahraufträgen
abhängig von der Reaktionszeit der Steuerung
Adressierzeit (min.)
4ms
Startverzögerung (max.)
2ms
Reaktionszeit digitale Ausgänge
max. 10ms
10.2.3
Leuchtdioden
Neben den Klemmen der Erweiterungskarte sind zwei Leuchtdioden angebracht. Die grüne Leucht-
diode meldet das Vorhandensein der erforderlichen 24V Hilfsspannung für die Erweiterungskarte.
Die rote Leuchtdiode meldet Fehler in den Ausgängen der Erweiterungskarte (Überlastung der
Schalterbausteine und Kurzschluss).
10.2.4
Fahrsatznummer anwählen (Beispiel)
Fahrsatznummer
A7
A6
A5
A4
A3
A2
A1
A0
binär 1010 1110
1
0
1
0
1
1
1
0
dezimal 174
128
-
32
-
8
4
2
-
96
