Seite 53: S.53, Elektrische installation
8.11.4

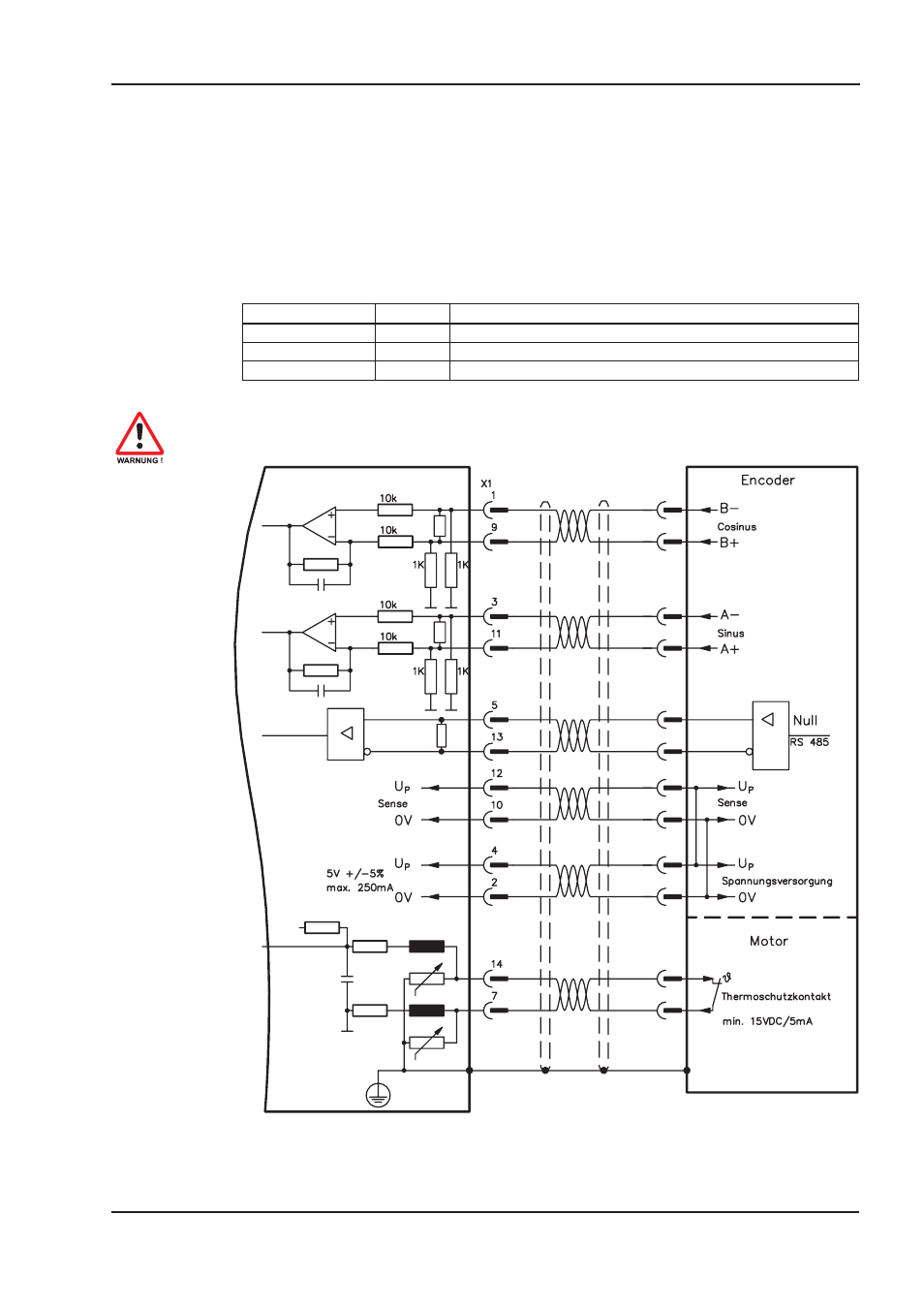

Sinus Encoder ohne Datenspur (X1)
Anschluss eines Sinus-Cosinus Encoders ohne Datenspur. Der Verstärker benötigt bei jedem Ein-
schalten der 24V-Versorgung die Startinformationen für den Lageregler (Parameterwert MPHASE).
Je nach Feedbacktyp wird ein Wake&Shake durchgeführt oder der Wert für MPHASE wird aus dem
EEPROM des Servoverstärkers entnommen.
Der Thermoschutzkontakt im Motor wird über die Encoderleitung an X1 angeschlossen.
Bei geplanter Leitungslänge über 50m sprechen Sie mit unserer Applikationsabteilung.
Grenzfrequenz (sin, cos): 250 kHz
Gebertyp
FBTYPE Bemerkung
SinCos 5V
6
MPHASE aus EEPROM
SinCos 5V
7
MPHASE mit wake & shake
Resolver+SinCos5V
16
Kommutierung über Resolver, Drehzahl&Lage über Encoder
Verwenden Sie dieses Rückführsystem nicht bei vertikalen, hängenden Lasten.
AX2040/2070 Produkthandbuch
53
BECKHOFF
06/2007
Elektrische Installation
AX2040/2070
SubD 15
