8.13.2
SSI-Ausgabe (X5)
Das SSI-Interface (synchron serielle Absolutgeberemulation) gehört zum Lieferumfang. Wählen Sie
die Encoder-Funktion SSI (Bildschirmseite “Encoder”). Aus den zyklisch-absoluten Signalen des
Resolvers bzw. Encoders wird im Servoverstärker die Position der Motorwelle berechnet. Aus die-
ser Information wird eine zum Datenformat handelsüblicher SSI-Absolutgeber kompatible Positions-
ausgabe erzeugt. Es werden 24 Bit übertragen.
SINGLE TURN: Die oberen 12 Bit sind fest auf NULL gesetzt, die unteren 12 Bit beinhalten die
Positionsangabe. Bei 2-poligen Resolvern bezieht sich der Positionswert auf eine volle Umdrehung
des Motors, bei 4-poligen Resolvern auf eine halbe Umdrehung und bei 6-poligen Resolvern auf ein
Drittel einer Umdrehung.
Ausnahme : Wenn ein Geber mit Kommutierungsspur als Rückführeinheit verwendet wird, werden
die oberen 12 Bit solange auf 1 gesetzt (Daten ungültig!), bis eine Referenzfahrt durchgeführt
wurde.
MULTI TURN: Die oberen 12 Bit beinhalten die Anzahl der Umdrehungen, die unteren 12 Bit die
Positionsangabe.
Die Signalfolge kann im Grayformat (Standard) oder im Binärformat ausgegeben werden (Parame-
ter SSI-CODE). Sie können den Servoverstärker an die Taktfrequenz Ihrer SSI-Auswertung mit
dem Parameter SSI-TAKT anpassen (Zykluszeit 200 kHz bzw. 1,5 MHz und invertiert).
Die Versorgung der Treiber erfolgt durch eine interne Spannung. PGND muss in
jedem Fall mit der Steuerung verbunden werden.

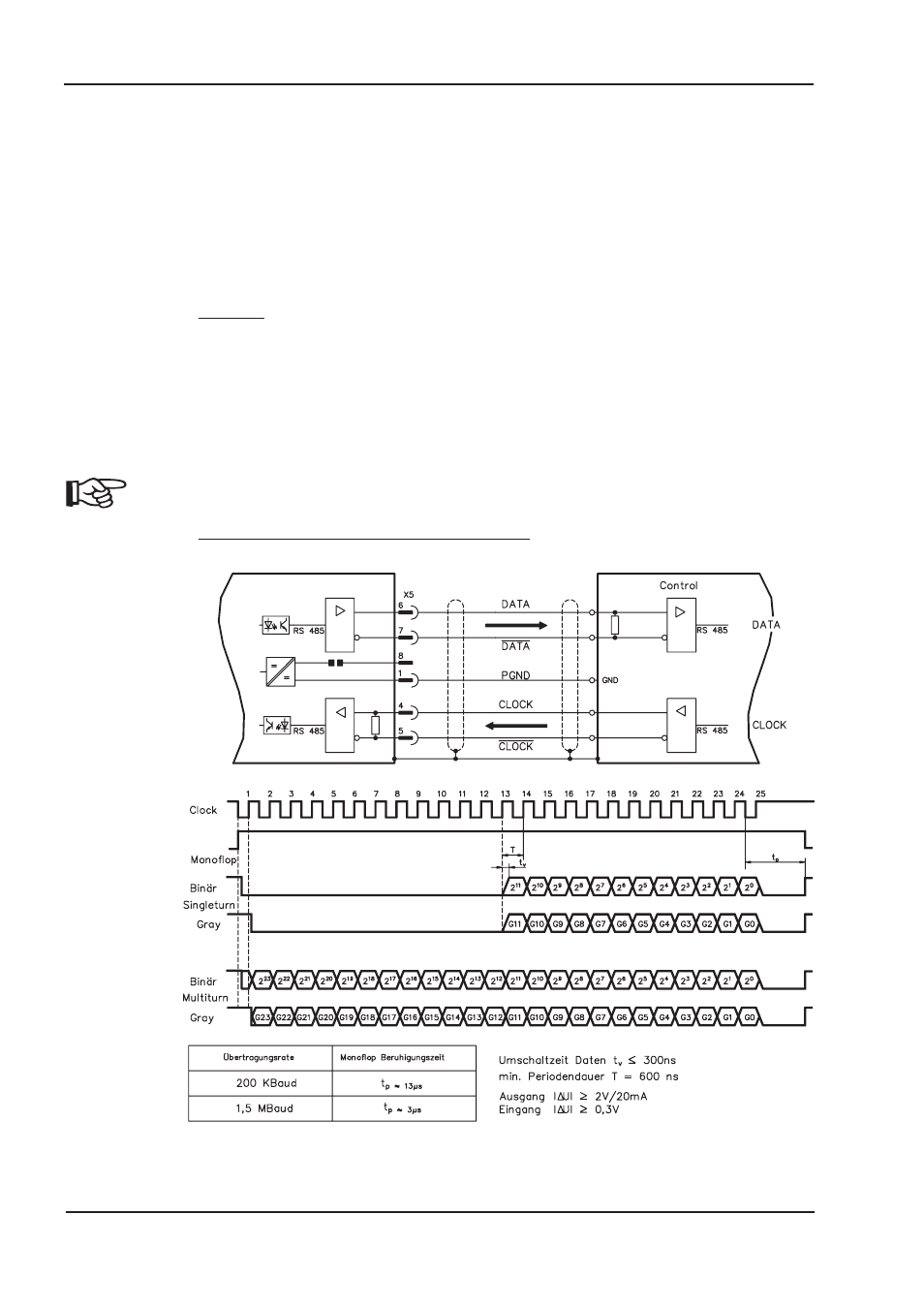

Anschluss- und Signalbeschreibung SSI-Schnittstelle:
Die Zählrichtung ist mit Blick auf die Motorachse bei Rechtsdrehung aufwärtszählend eingestellt.
