10.6 Erweiterungskarte -ETHERCAT-
Dieses Kapitel beschreibt die EtherCat Erweiterungskarte für den AX2040/2070.
Informationen zu Funktionsumfang und Softwareprotokoll finden Sie in der EtherCat Dokumenta-
tion. Diese Erweiterungskarte ermöglicht den Anschluss des Servoverstärkers an das EtherCat
Netzwerk über RJ-45 Buchsen (IN- und OUT-Ports).

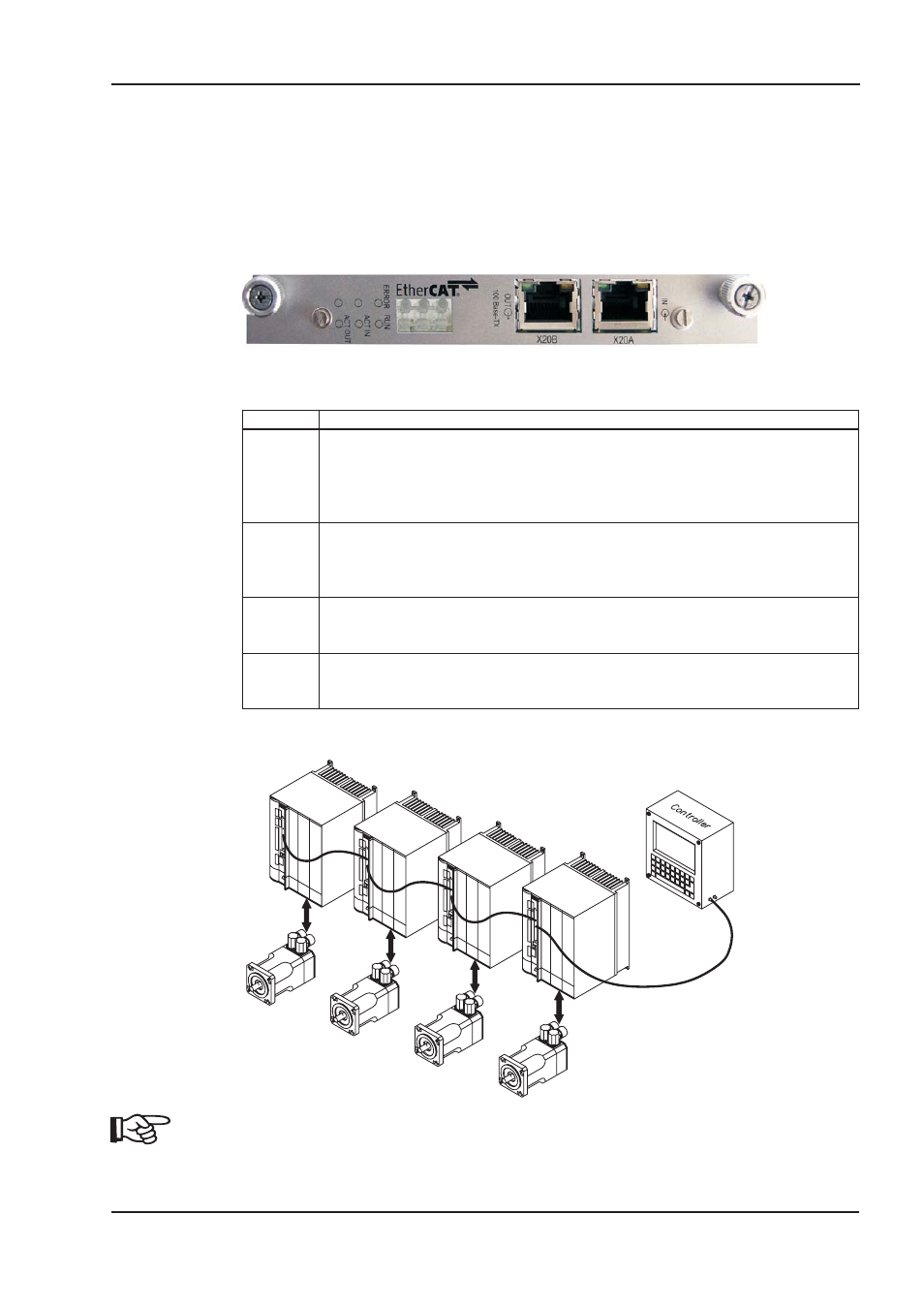

10.6.1 Frontansicht
10.6.2 LEDs
LED Funktion
ERROR
flackert = Boot Fehler
blinkt ständig = Allgemeiner Konfigurationsfehler
blinkt einmal = Unerlaubter Statuswechsel
blinkt zweimal = Watchdog Timeout
aus = kein aktueller Fehler
RUN
an = Gerät hat Status OPERATIONAL
blinkt ständig = Gerät hat Status PRE-OPERATIONAL
blinkt einmal = Gerät hat Status SAFE-OPERATIONAL
aus = Gerät hat Status INIT
ACT IN
an = Verbunden, aber nicht aktiv an X20A (in)
flackert = Verbunden und aktiv an X20A (in)
aus = nicht verbunden an X20A (in)
ACT OUT
an = Verbunden, aber nicht aktiv an X20B (out)
flackert = Verbunden und aktiv an X20B (out)
aus = nicht verbunden an X20B (out)
10.6.3 Anschlussbild
AGND und DGND an Stecker X3 müssen gebrückt werden
