8.8.2

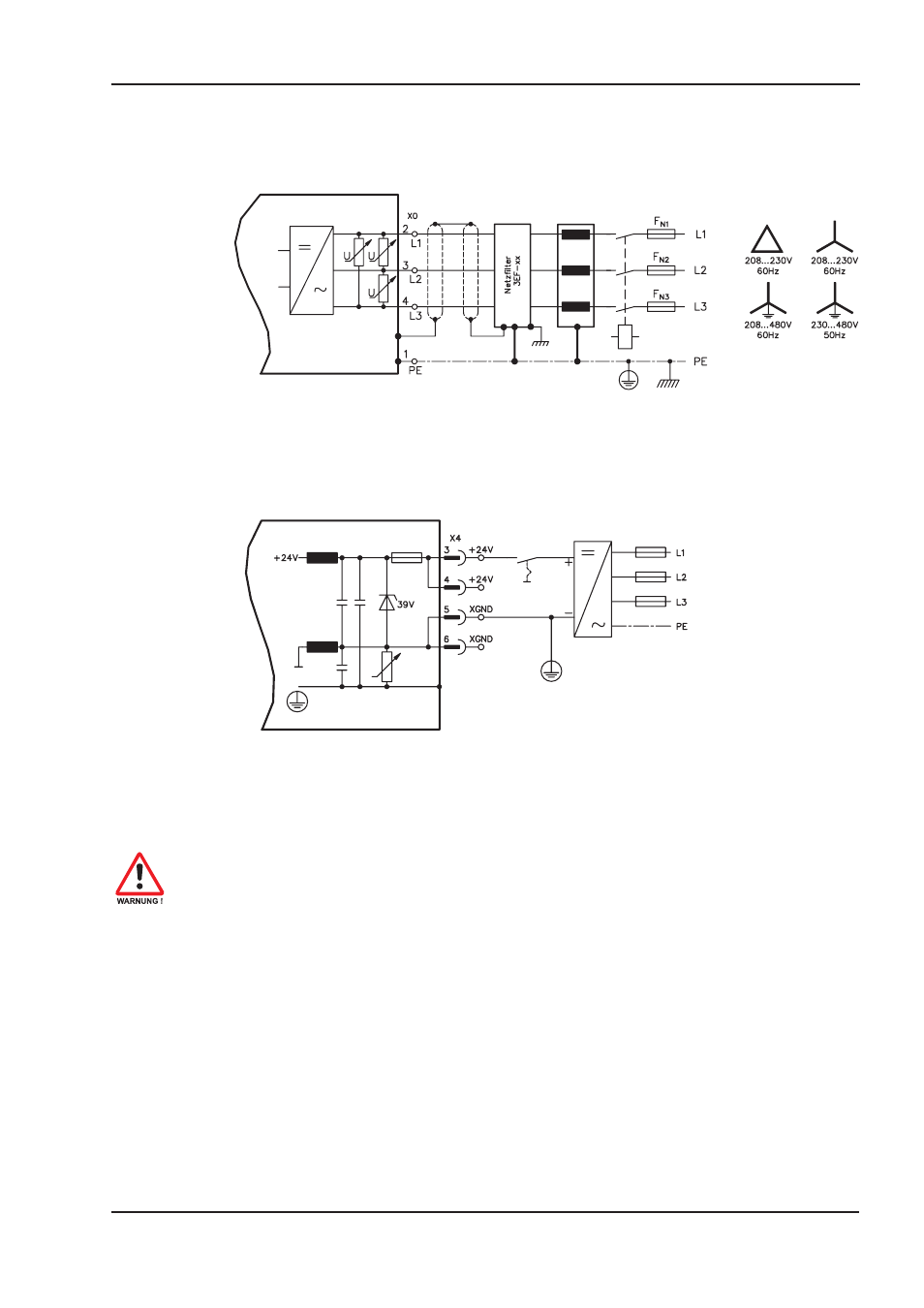

Netzanschluss (X0)
—
Direkt am geerdeten 3~ Netz
—
Absicherung (z.B. Schmelzsicherung) durch den Anwender
ð S.19
8.8.3
24V-Hilfsspannung (X4)
—
Potentialgetrennt aus einem externen 24V DC-Netzteil, z.B. mit Trenntransformator
—
Erforderliche Stromstärke
ð S.18
—
Enstörfilter für die 24V-Hilfsspannungsversorgung integriert
8.8.4
Zwischenkreis (X0)
Parallelschaltfähig durch patentierte Schaltung zur Aufteilung der Bremsleistung auf alle am
gleichen DC-Bus (Zwischenkreis) angeschlossenen Verstärker. (Anschlussbeispiel
ð S.89).
Nur Servoverstärker mit Spannungsversorgung aus demselben Netz (identische
Leistungs-Versorgungsspannung) dürfen am Zwischenkreis verbunden werden.
Die Summe der Nennströme aller zu einem AX2040/2070 parallelgeschalteten
Servoverstärker darf 300A nicht überschreiten.
Verwenden Sie ungeschirmte Einzeladern (>=10mm²) bis max. 500mm Länge. Bei
größeren Längen abgeschirmte Leitungen verwenden.
