8.17.6
Funktionsprüfung
Bei Erstinbetriebnahme und nach jedem Eingriff in die Verdrahtung der Anlage
oder nach Austausch einer oder mehrerer Komponenten der Anlage muss die
Funktion der Anlaufsperre überprüft werden.
1.
Alle Antriebe mit Sollwert 0V stillsetzen, sperren, hängende Last mechanisch blockieren
2.
Anlaufsperre -AS- ansteuern.
3.
Schutzgitter öffnen (Schutzbereich jedoch nicht betreten)
4.
Stecker X10 von einem Verstärker abziehen : Das Netzschütz muss nun abfallen
5.
Stecker X10 wieder aufstecken. Netzschütz wieder einschalten.
6.
Schritte 4 und 5 für jeden Servoverstärker einzeln wiederholen.
8.17.7

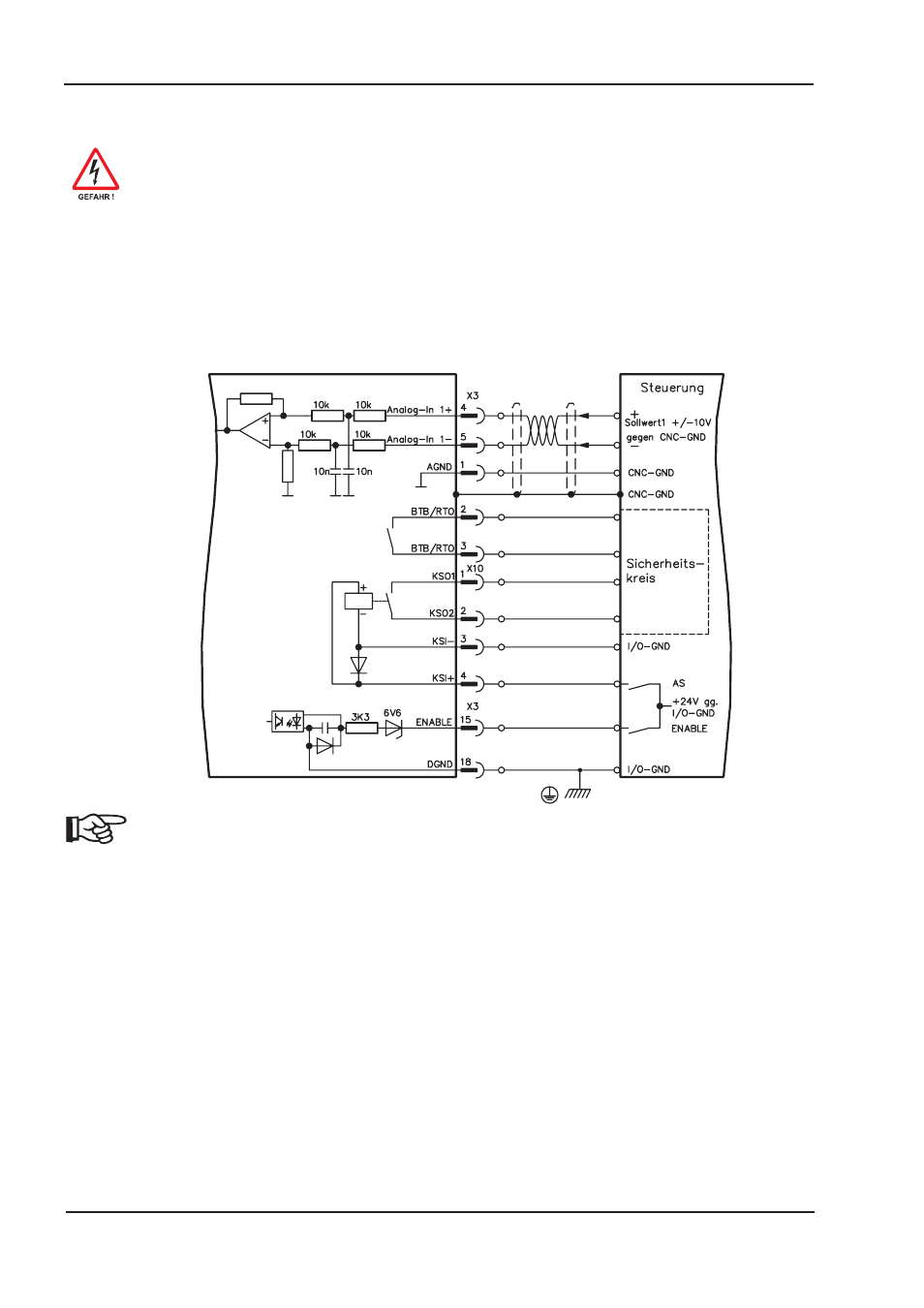

Anschlussbild (Prinzip)
Anwendungsbeispiele für Kategorie 1 siehe Kap. 8.17.8.
