8.11.3

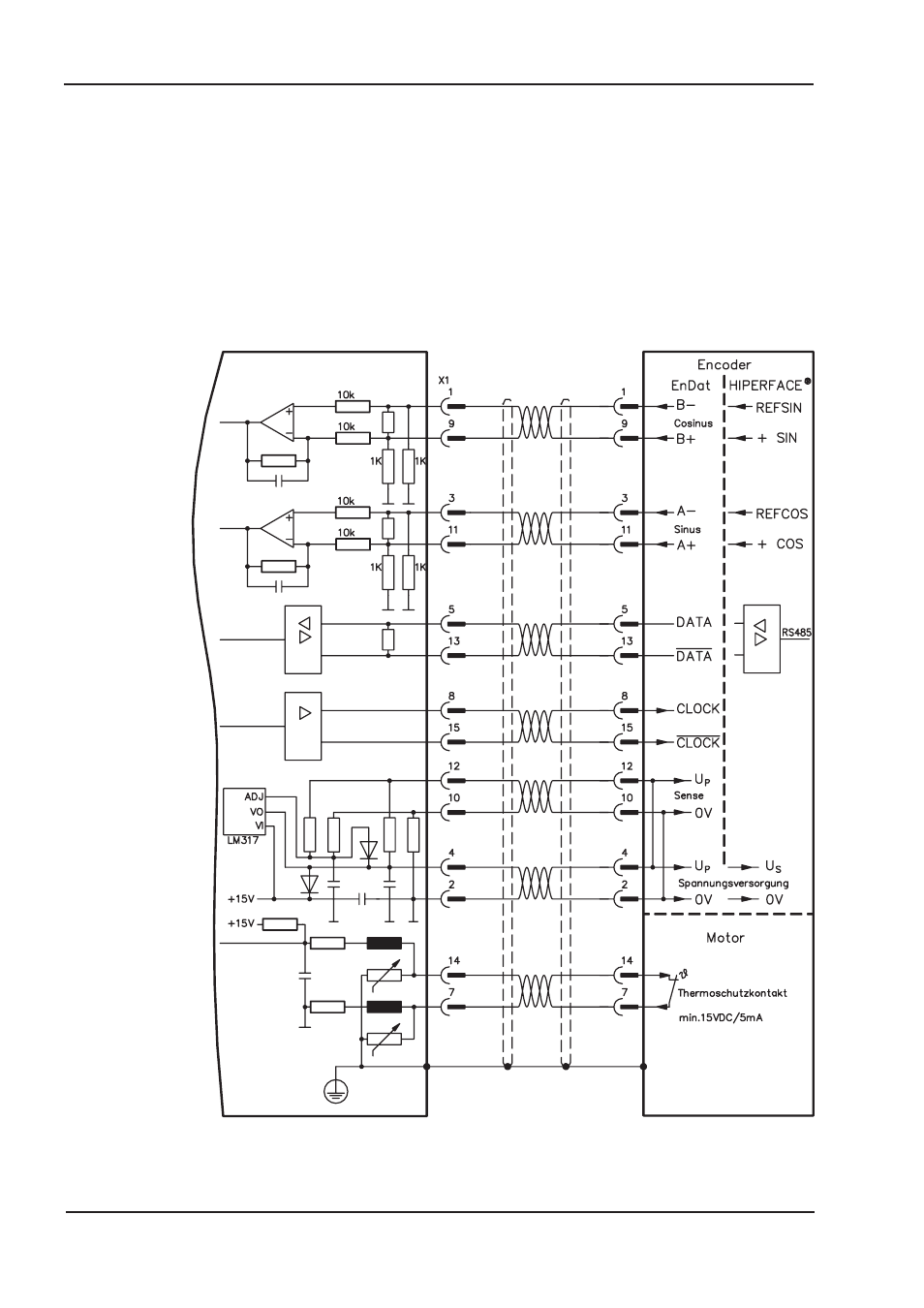

Sinus Encoder mit EnDat 2.1 oder HIPERFACE (X1)
Anschluss von single- oder multiturn sinus-cosinus-Encodern als Rückführsystem. Vorzugstypen
sind die EnDat-Geber ECN1313 und EQN1325.
Der Thermoschutzkontakt im Motor wird über die Encoderleitung am AX2040/2070
angeschlossen und dort ausgewertet. Mit unserem konfektionierten Encoder-Anschlusskabel sind
alle Signale verbunden.
Bei geplanter Leitungslänge über 50m sprechen Sie mit unserer Applikationsabteilung.
Grenzfrequenz (sin, cos): 250 kHz
Encoder mit EnDat: FBTYPE 3, 4
Encoder mit HIPERFACE: FBTYPE 2, 3
52
AX2040/2070 Produkthandbuch
Elektrische Installation
06/2007
BECKHOFF
AX2040/2070
17pol.rund
SubD15
