8.14.2

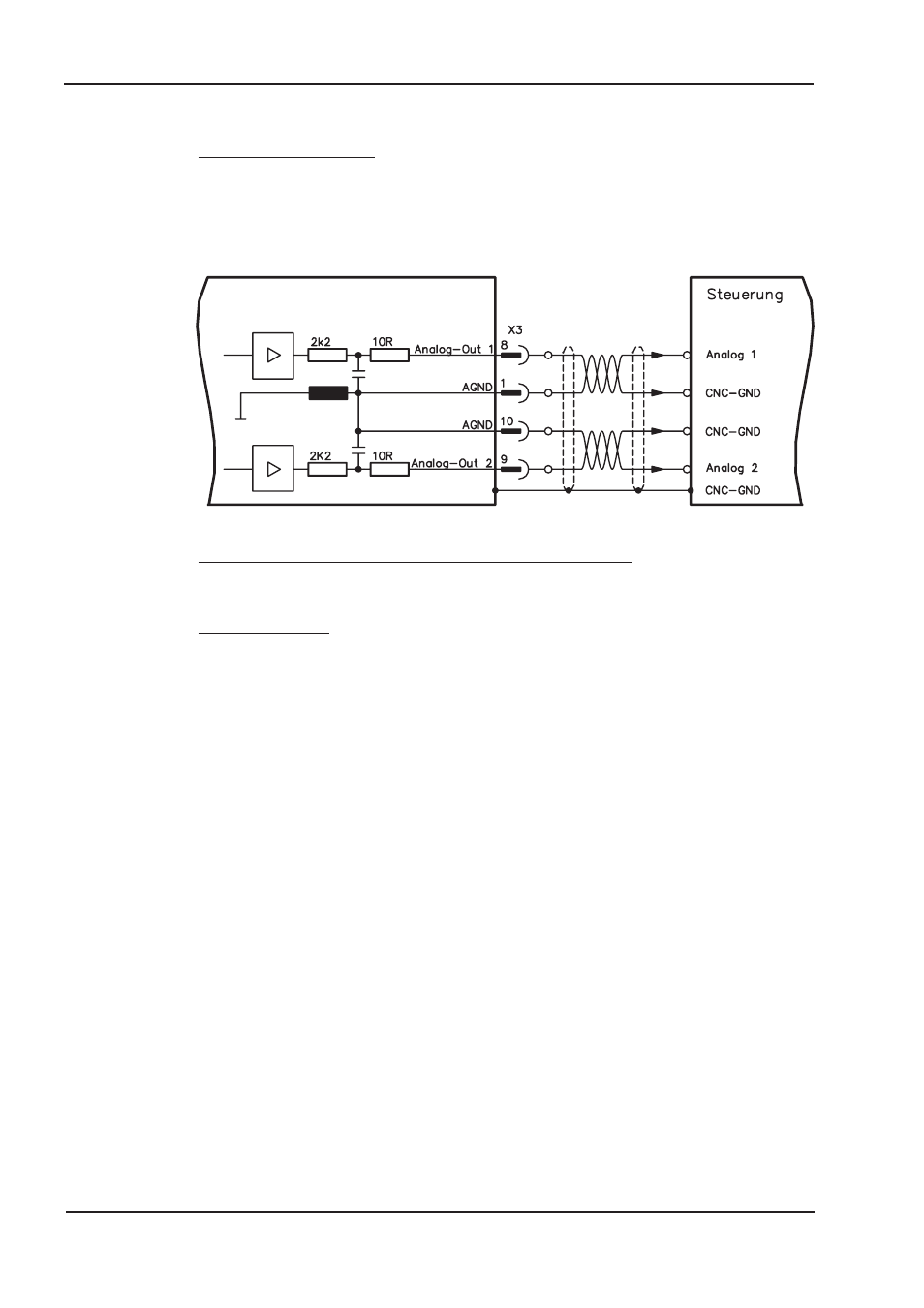

Analoge Ausgänge (X3)
Technische Eigenschaften
—
Bezugsmasse ist Analog-GND (AGND, Klemme X3/1 und X3/10)
—
Ausgangswiderstand : 2,2k
W
—
Ausgangsspannung ±10V
—
Auflösung : 10bit.
—
Update rate: 62,5 µs
Programmierbare analoge Ausgänge Analog-Out 1 / Analog-Out 2
Sie können die Klemme X3/8 (Analog-Out 1) bzw. die Klemme X3/9 (Analog-Out 2) können die fol-
genden analogen Signale zugewiesen haben:
Standardeinstellung :
Analog-Out 1: Tachospannung n
ist
(Drehzahl)
Der Ausgang liefert ±10V bei der eingestellten Enddrehzahl.
Analog-Out 2: Strom-Istwert I
ist
(Drehmoment)
Der Ausgang liefert ± 10V für den eingestellten Spitzenstrom (Sinus-Effektivwert).
Sie können die Klemme X3/8 (Analog-Out 1) bzw. die Klemme X3/9 (Analog-Out 2) dazu
verwenden, gewandelte analoge Werte von im Servoverstärker erfaßten digitalen Messwerten
auszugeben.
Eine Liste der vorprogrammierten Funktionen finden Sie auf der Bildschirmseite "I/O analog" unse-
rer Inbetriebnahmesoftware.
