8.3.2 Schirmanschluss an der Frontplatte
40 AX2040/2070 Produkthandbuch
Elektrische Installation
06/2007
BECKHOFF

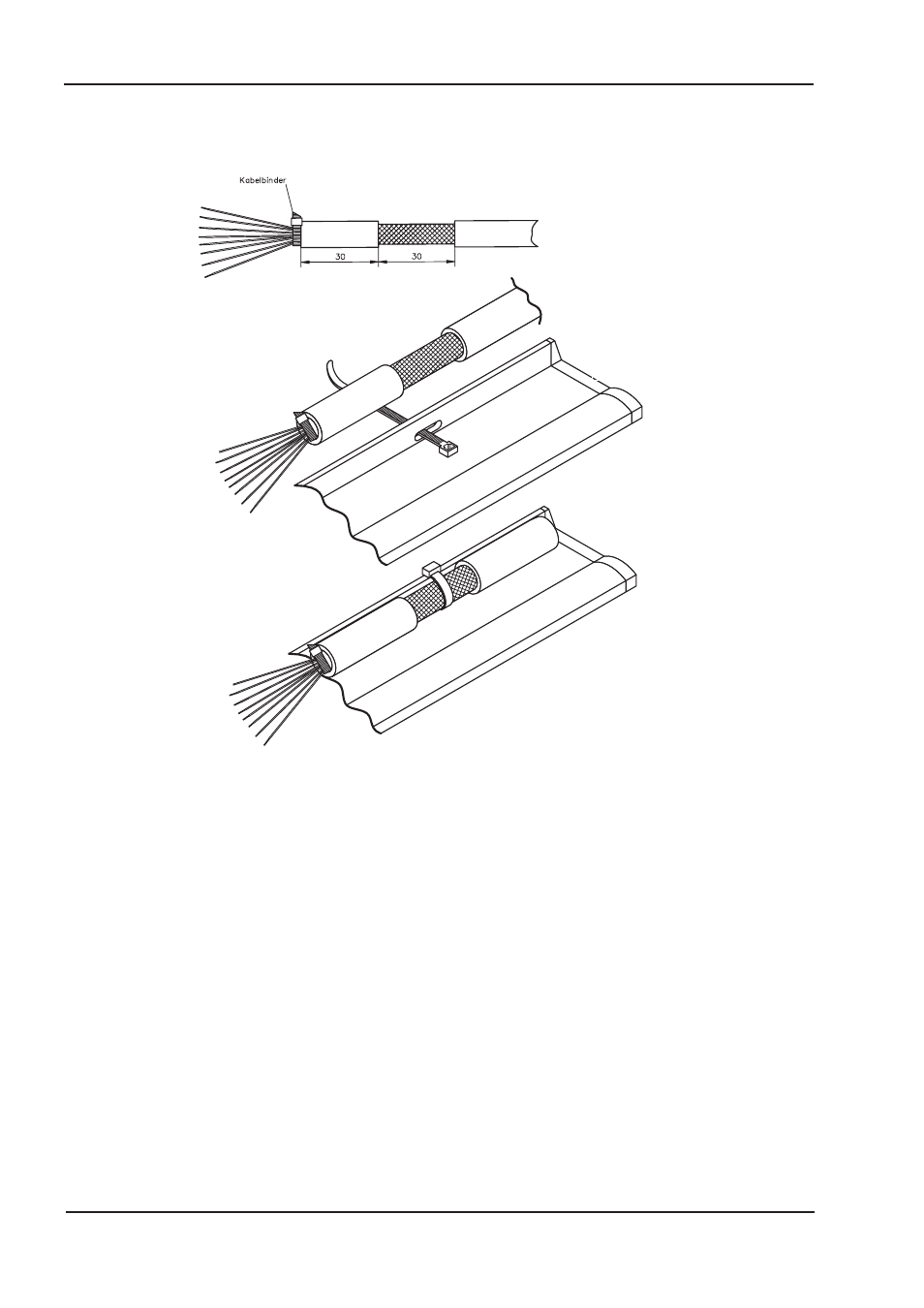

Entfernen Sie die äußere Ummantelung
des Kabels und das Schirmgeflecht auf
die gewünschte Aderlänge. Sichern Sie
die Adern mit einem Kabelbinder.
Entfernen Sie die äußere Ummantelung
der Leitung auf einer Länge von etwa
30mm ohne das Schirmgeflecht zu be-
schädigen.
Ziehen Sie einen Kabelbinder durch den
Schlitz in der Schirmschiene
(Frontplatte) des Servoverstärkers.
Pressen Sie das Schirmgeflecht des
Kabels mit dem Kabelbinder fest gegen
die Schirmschiene.
