8.14.4 Digitale Ausgänge (X3)
Technische Eigenschaften
— Bezugsmasse ist Digital-GND (DGND, Klemme X3/18)
— Alle digitalen Ausgänge sind potentialfrei
— DIGITAL-OUT1 und 2 : Open-Collector, max. 30V DC, 10mA
BTB/RTO : Relais-Ausgang, max. 30V DC oder 42V AC, 0.5A
— Update rate : 250 µs
Betriebsbereit-Kontakt BTB/RTO
Betriebsbereitschaft (Klemmen X3/2 und X3/3 ) wird über einen potentialfreien Relaiskontakt
gemeldet.
Der Kontakt ist geschlossen bei betriebsbereitem Servoverstärker, die Meldung wird vom Freiga-
besignal, von der I²t- Begrenzung und von der Bremsschwelle nicht beeinflusst.
Alle Fehler führen zum Abfallen des BTB-Kontaktes und Abschalten der Endstufe
(bei offenem BTB Kontakt ist die Endstufe gesperrt -> keine Leistung). Eine Liste
der Fehlermeldungen finden Sie auf Seite 92.
Programmierbare digitale Ausgänge DIGITAL-OUT 1 / 2:
Sie können die digitalen Ausgänge DIGITAL-OUT1 (Klemme X3/16) und DIGITAL-OUT2
(Klemme X3/17) dazu verwenden, Meldungen von im Servoverstärker abgespeicherten,
vorprogrammierten Funktionen auszugeben. Eine Liste der vorprogrammierten Funktionen finden
Sie auf der Bildschirmseite "I/O digital" unserer Inbetriebnahmesoftware.
Wenn einem Ausgang die Meldung einer vorprogrammierten Funktion neu zugewiesen wird, muss
der Datensatz im Eeprom des Servoverstärkers gespeichert und die 24V Hilfsspannungsversor-
gung des Servoverstärkers aus- und wieder eingeschaltet werden (Reset der Verstärkersoftware).

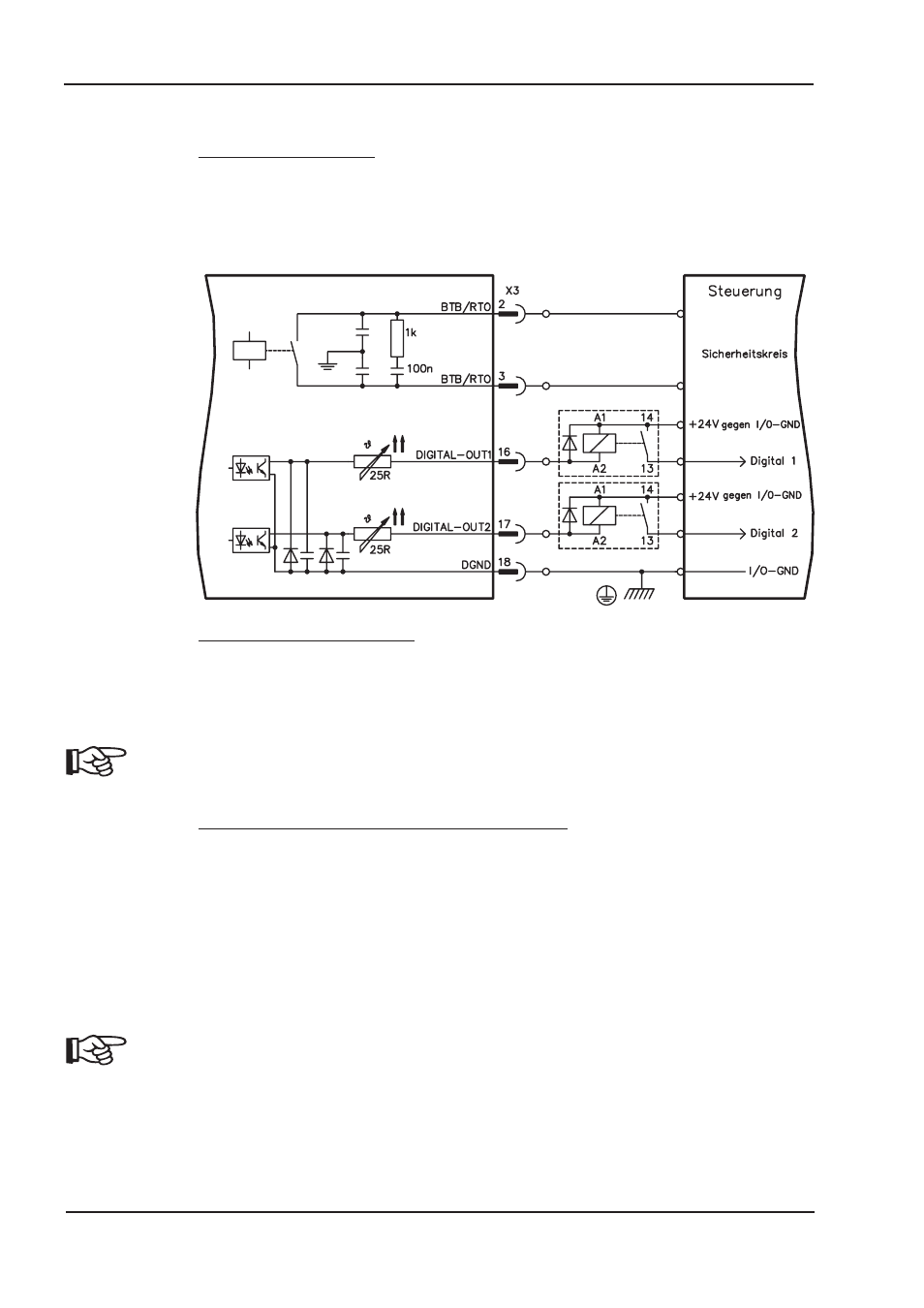

Werten Sie die Ausgänge über invertierende Interfaceklemmen aus (siehe Anschlussbild oben), wie
z.B. Phönix DEK-REL-24/I/1 (Einschaltverzögerung: 6 ms, Ausschaltverzögerung: 16ms).
Die in der Onlinehilfe der Inbetriebnahmesoftware beschriebene Logik (High- bzw.
Low-aktiv) bezieht sich auf den Ausgang der invertierenden Interfaceklemmen.
Beachten Sie die Verzögerungszeiten des verwendeten Relais !
