9.3.2 Verbinden
l Schließen Sie die serielle Übertragungsleitung an eine serielle Schnittstelle Ihres PC und an
die serielle Schnittstelle X6 des Servoverstärkers an. Optional ist der Einsatz eines USB - Se-
riell Konverters möglich.
l Schalten Sie die 24 V-Spannungsversorgung des Servoverstärkers ein.
l Warten Sie etwa 30s, bis die Anzeige in der Frontplatte des Servoverstärker die Stromtype
(z.B. für 40 A) anzeigt. Ist die Leistungsversorgung ebenfalls zu geschaltet, wird ein
führendes P (z.B. für Power, 40 A) angezeigt.
Wird ein Fehlercode ( ) oder eine Warnung ( ) oder ein Hinweis (./_ /
E/S) angezeigt, finden Sie die entsprechende Beschreibung in diesem Handbuch
(siehe S.92ff). Bei Fehlercode: beseitigen Sie die Ursache.

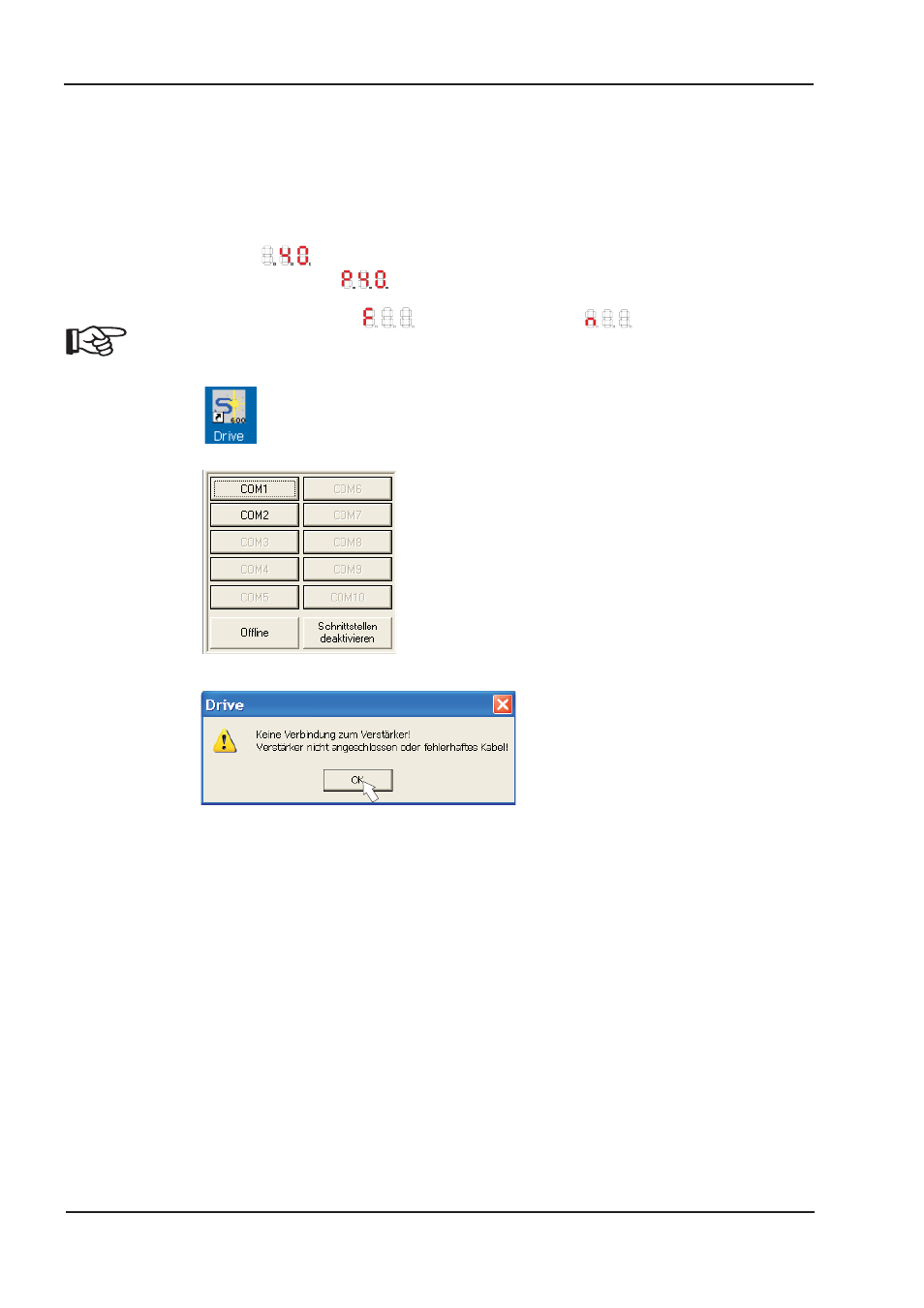

Klicken Sie zum Start der Software auf Ihrem Windows Desktop auf das
DRIVE.EXE-Icon.
DRIVE.EXE bietet die Möglichkeit, offline oder online zu arbei-
ten.
Wir arbeiten online. Wählen Sie dazu die Schnittstelle, an
die der Servoverstärker angeschlossen ist.
Die Software versucht nun, eine Verbin-
dung zum Servoverstärker aufzubauen.
Wenn keine Kommunikation zustande
kommt, erhalten Sie diese Fehlermel-
dung:
Häufige Ursachen sind:
- Falsche Schnittstelle gewählt
- Falsche Stecker am Verstärker gewählt
- Schnittstelle von anderer Software belegt
- 24V Hilfsspannungsversorgung ausgeschaltet
- Übertragungsleitung defekt oder falsch konfektioniert
Bestätigen Sie die Fehlermeldung. Suchen und beseitigen Sie den Fehler, der die Kommunikation
verhindert. Starten Sie die Software erneut.
