8.17.2
Bestimmungsgemäße Verwendung
Die Anlaufsperre -AS- ist ausschließlich dazu bestimmt, einen Antrieb personell sicher gegen
Wiederanlauf zu sichern. Um die personelle Sicherheit zu erreichen, muss die Schaltung des
Sicherheitskreises die Sicherheitsanforderungen der EN60204, EN12100 und EN 954-1 erfüllen.
Die Anlaufsperre -AS- darf nur aktiviert werden,
—
wenn der Motor nicht mehr dreht (Sollwert 0V, Drehzahl 0min
-1
, Enable 0V).
Antriebe mit hängender Last müssen zusätzlich mechanisch sicher blockiert werden
(z.B. mit der Motorhaltebremse).
—
wenn die Überwachungskontakte (KSO1/2) aller Servoverstärker in den
Steuerstromkreis eingebunden sind.
Die Anlaufsperre -AS- darf nur von einer CNC angesteuert werden, wenn die Ansteuerung des
internen Sicherheitsrelais redundant überwacht wird.
Die Anlaufsperre -AS- darf nicht verwendet werden, wenn der Antrieb aus folgenden Gründen
stillgesetzt werden soll :
1.
- Reinigungs-, Wartungs- und Instandsetzungsarbeiten
- lange Betriebsunterbrechungen
In diesen Fällen muss die gesamte Anlage vom Personal spannungsfrei geschaltet und
gesichert werden (Hauptschalter)
2.
- Not-Aus Situationen
Im Not-Aus Fall wird das Netzschütz abgeschaltet (Not-Aus Taster)
8.17.3

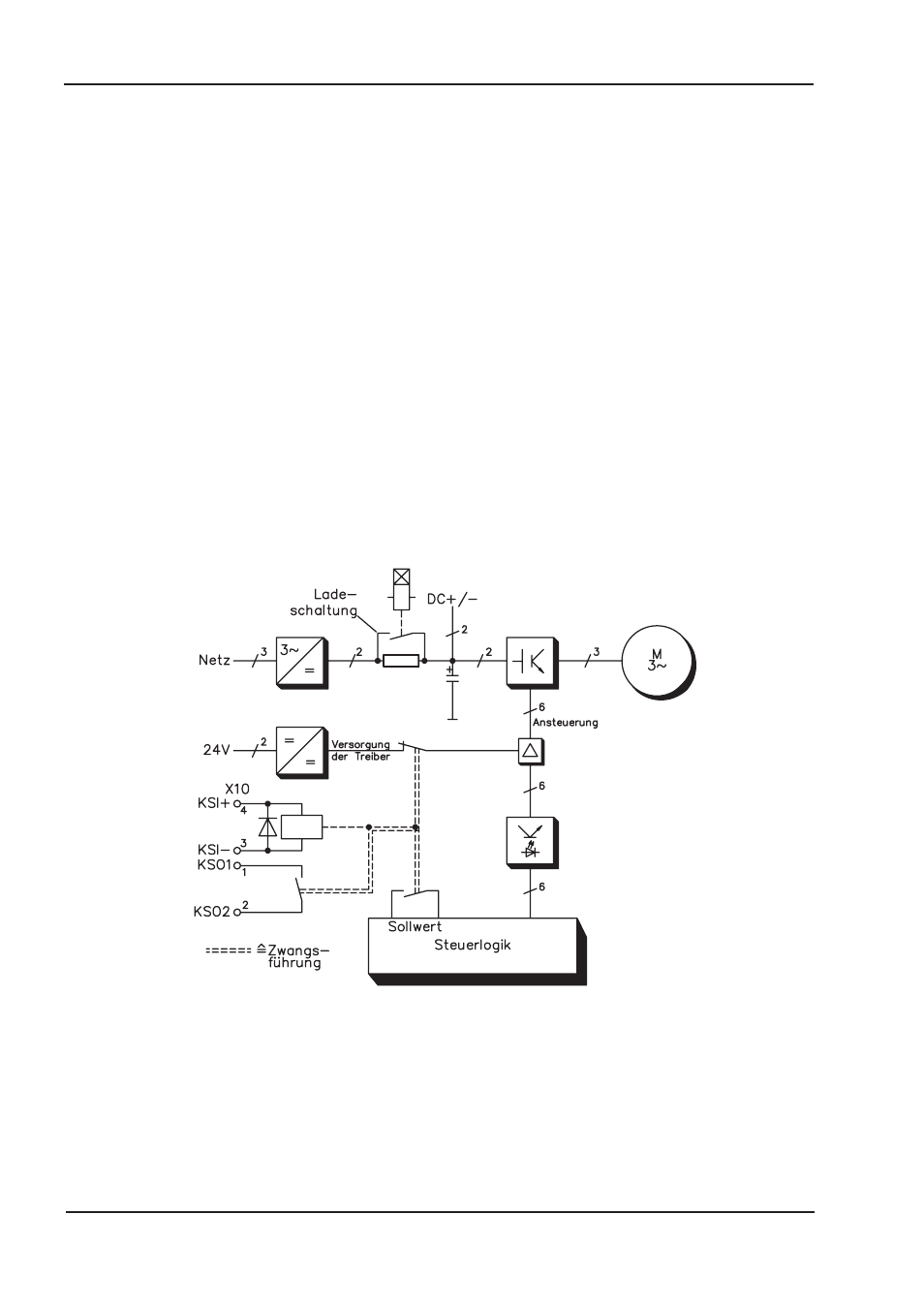

Blockschaltbild
70
AX2040/2070 Produkthandbuch
Elektrische Installation
06/2007
