8.11.2

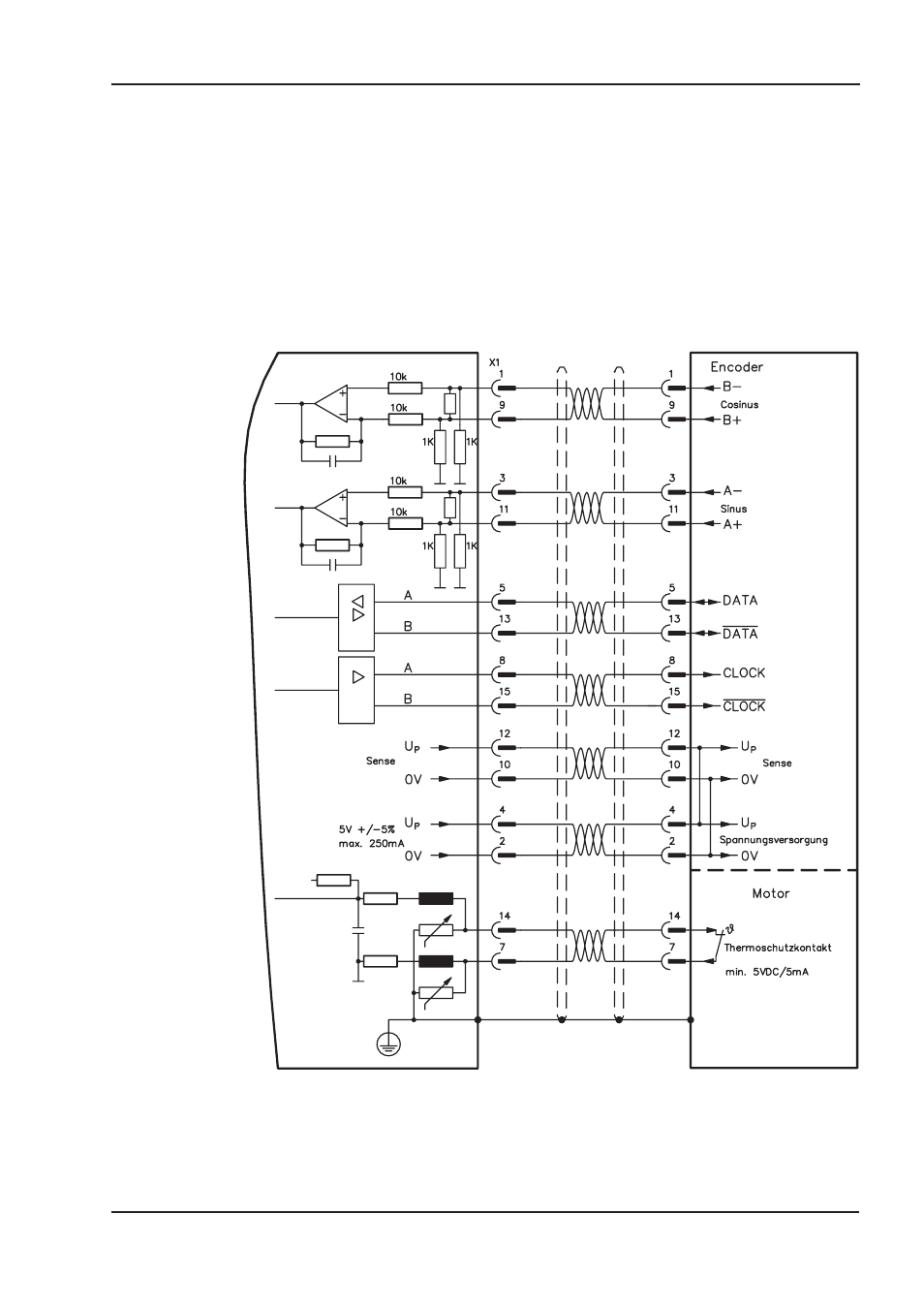

Sinus Encoder mit BISS (X1)
Anschluss von single- oder multiturn sinus-cosinus Encodern mit BISS Interface als Rückführsys-
tem (ab Firmware-Version 6.68). Beim Einschalten des Servoverstärkers werden im Encoder
EEPROM gespeicherte Parameter ausgelesen, danach werden nur noch die sinus- und cosi-
nus-Signale verwendet.
Der Thermoschutzkontakt im Motor wird an X1 angeschlossen und dort ausgewertet. Mit unserem
konfektionierten Encoder-Anschlusskabel sind alle Signale verbunden.
Bei geplanter Leitungslänge über 50m sprechen Sie mit unserer Applikationsabteilung.
Grenzfrequenz (sin, cos): 250 kHz
FBTYPE 20
AX2040/2070 Produkthandbuch
51
BECKHOFF
06/2007
Elektrische Installation
AX2040/2070
