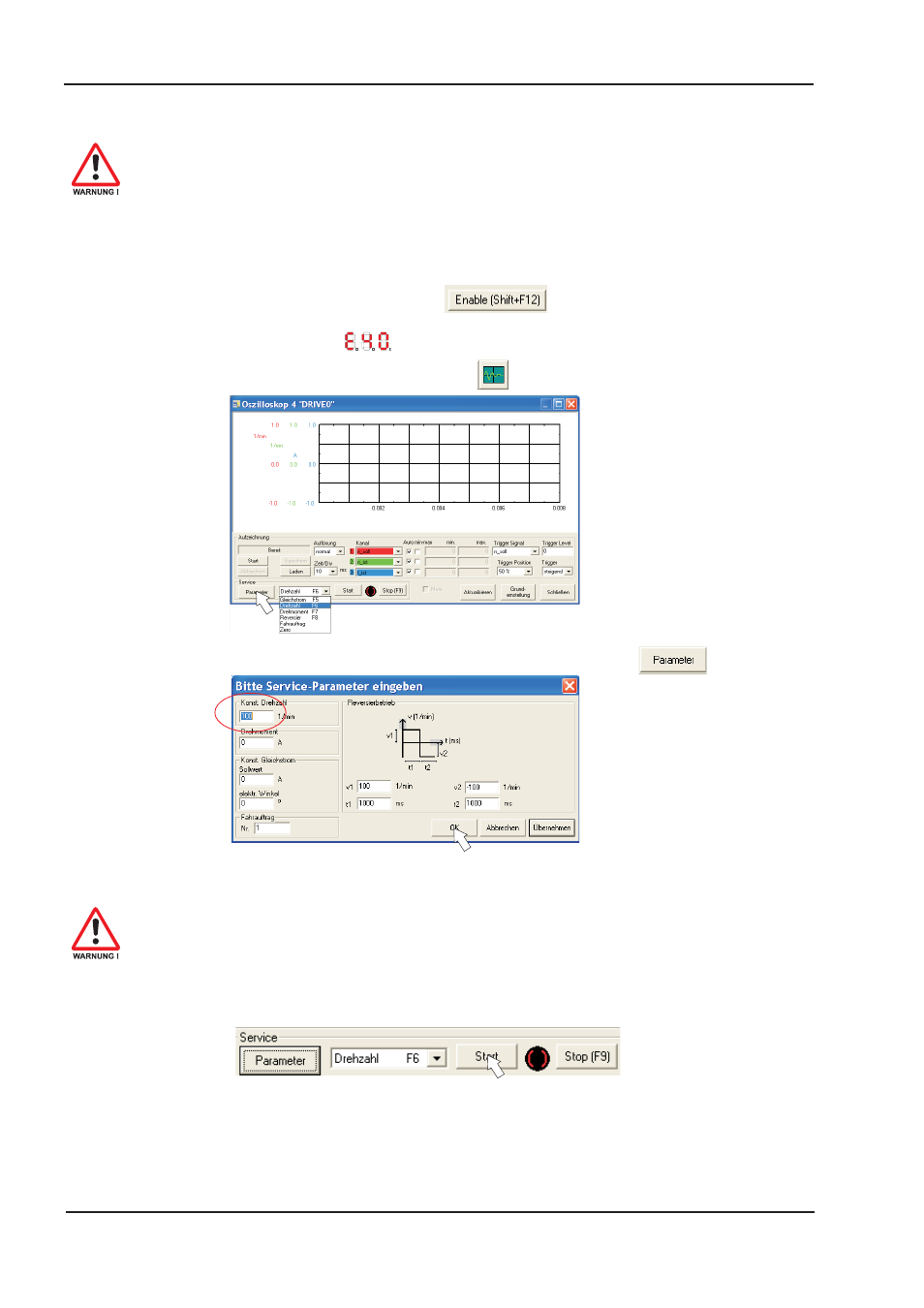

9.3.8 Tippbetrieb (Konstante Drehzahl)
Sorgen Sie dafür, dass die aktuelle Position der Last die nachfolgenden
Bewegungen zulässt. Die Achse fährt sonst auf die Hardware-Endschalter oder
den mechanischen Anschlag. Stellen Sie sicher, dass ein Ruck oder eine schnelle
Beschleunigung der Last keinen Schaden verursachen kann.
l Schalten Sie die Leistungsversorgung des Antriebs ein.
l Hardware-Enable: +24 V an Enable [X3/15].
l Software-Enable: Klicken Sie auf auf dem Startbildschirm oder benutzen
Sie die Tastenkombination Shift+F12. Die Anzeige in der Frontplatte meldet nun E und die
Stromstärke (z.B. für Enable, 40A)
l Klicken Sie auf das Symbol Oszilloskop , die Seite öffnet sich:
l Wählen Sie Service-Modus "Drehzahl F6" , klicken Sie dann auf
l Geben Sie die gewünschte, sichere Geschwindigkeit bei "Konst. Drehzahl" ein.
Das Vorzeichen definiert die Bewegungsrichtung.
Beachten Sie die Anforderungen an "sichere reduzierte Geschwindigkeit" für Ihre
Anwendung!
l Klicken Sie auf OK.
l Starten Sie die Servicefunktion (Schaltfläche Start oder F6).
Quittieren Sie die Sicherheitsabfrage.
Der Opmode wird auf 0 geschaltet und die Endstufe wird automatisch freigegeben. Das Funk-
tionssymbol wechselt die Farbe nach grün, solange die Funktion aktiv ist.
l Die Funktion ist solange aktiv, bis Sie die Schaltfläche Stop betätigen oder die Funk-
tionstaste F9 drücken.
l Die Endstufe kann mit der Funktionstaste F12 gesperrt (disable) werden.
