9.5

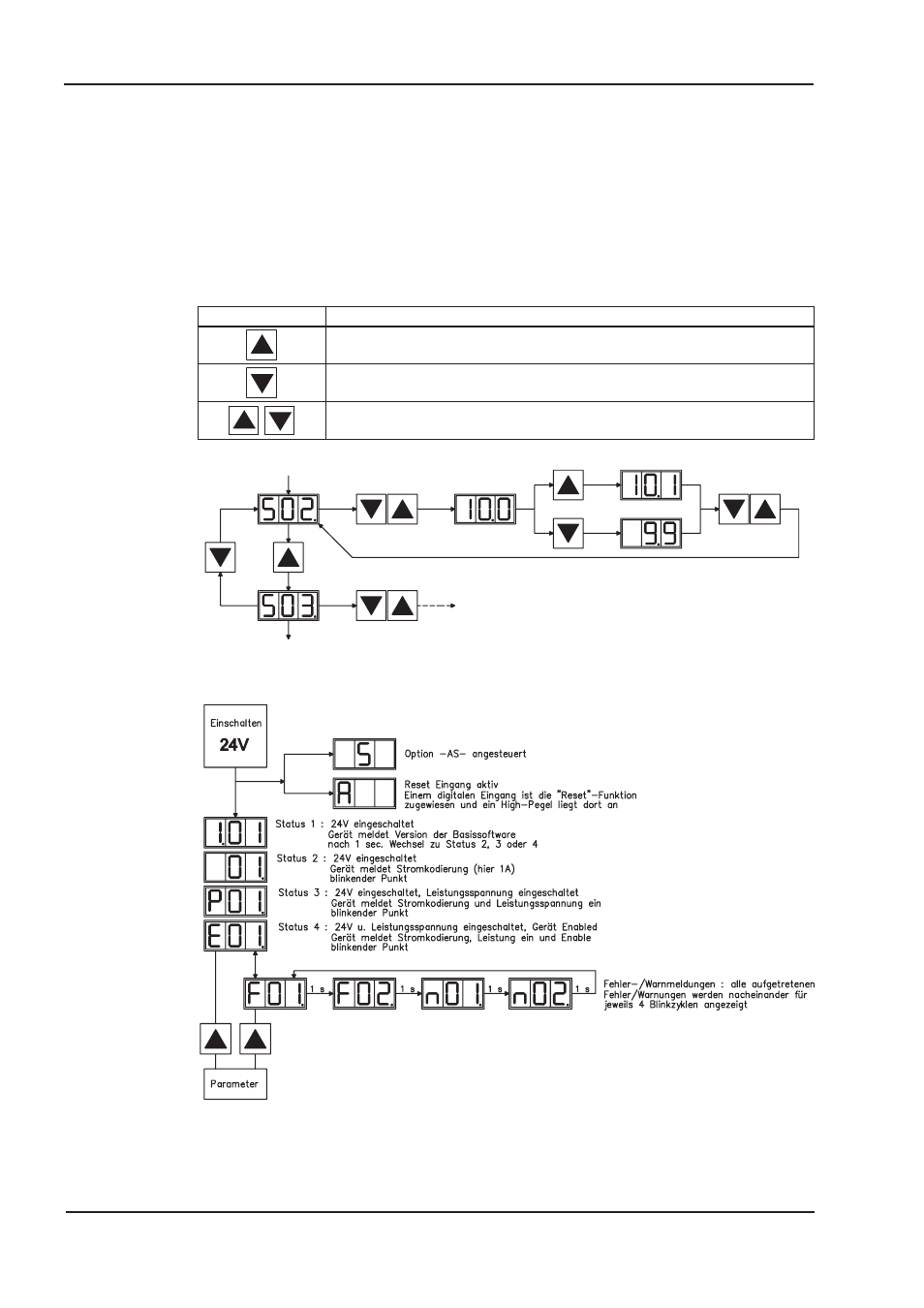

Tastenbedienung / LED-Display
Im Folgenden sind die zwei möglichen Strukturen des Bedienmenüs und die Bedienung mit der
Tastatur auf der Frontplatte dargestellt. Im Normalfall stellt Ihnen der AX2040/2070 nur das Stan-
dardmenü zur Verfügung. Wenn Sie den Verstärker über das detaillierte Menü bedienen möchten,
so müssen Sie beim Einschalten der 24V-Versorgungsspannung die rechte Taste gedrückt halten.
9.5.1
Bedienung
Sie können mit den beiden Tasten folgende Funktionen ausführen:
Tastensymbol
Funktionen
einmal drücken : ein Menüpunkt nach oben, Zahl um eins vergrößern
zweimal schnell hintereinander drücken : Zahl um zehn vergrößern
einmal drücken : ein Menüpunkt nach unten, Zahl um eins verkleinern
zweimal schnell hintereinander drücken : Zahl um zehn verkleinern
rechte Taste gedrückt halten und linke Taste zusätzlich drücken :
zur Zahleneingabe, Return-Funktion
9.5.2
Statusanzeige
