8.12.4

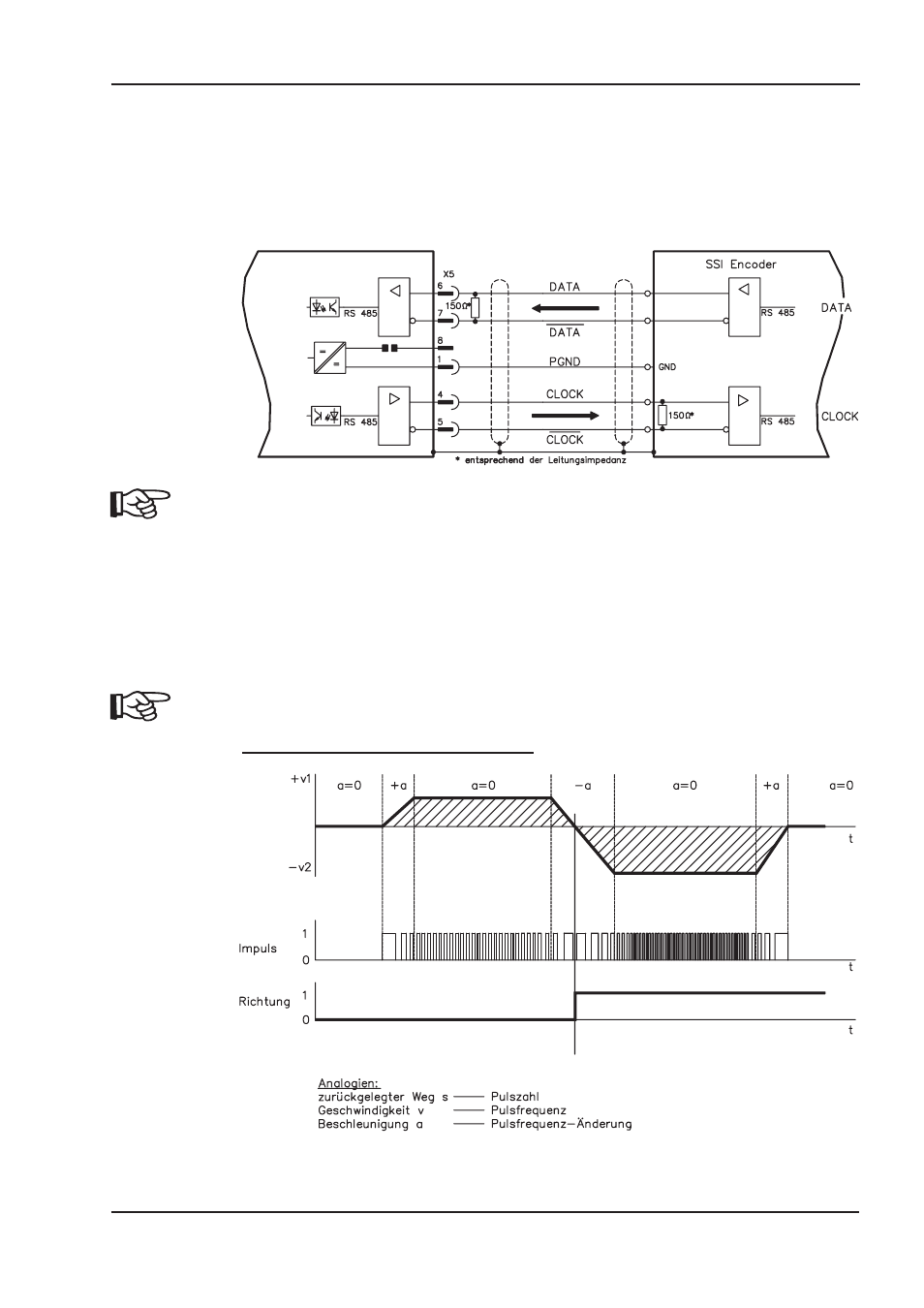

Anschluss an SSI Encoder (X5)
Sie können den AX2040/2070 als Slave von einem synchron serielle Absolutgeber (SSI-Enco-
der)führen lassen (Master-Slave Betrieb). Verwendet wird hierfür der SubD-Stecker X5.
Für Fragen zur Spannungsversorgung des Encoders und bei geplanter Leitungslänge über 50m
sprechen Sie mit unserer Applikationsabteilung.
Grenzfrequenz: 1,5MHz
AGND und DGND (Stecker X3) müssen gebrückt werden !
8.12.5
Anschluss an Schrittmotor-Steuerungen (Puls-Richtung)
Sie können den Servoverstärker an eine herstellerneutrale Schrittmotorsteuerung anschließen. Der
Servoverstärker wird mit Hilfe der Inbetriebnahmesoftware parametriert (elektrisches Getriebe). Die
Schrittzahl ist einstellbar, damit kann der Servoverstärker an die Puls-Richtungs-Signale jeder
Schrittmotorsteuerung angepasst werden. Diverse Meldungen können ausgegeben werden.
Beachten Sie die Grenzfrequenz! Der Anschluss eines ROD-Gebers bietet eine
höhere EMV-Störfestigkeit.
Geschwindigkeitsprofil mit Signaldiagramm
