Seite 100
TNC 360
5-16
5
Werkzeug-Bewegungen programmieren

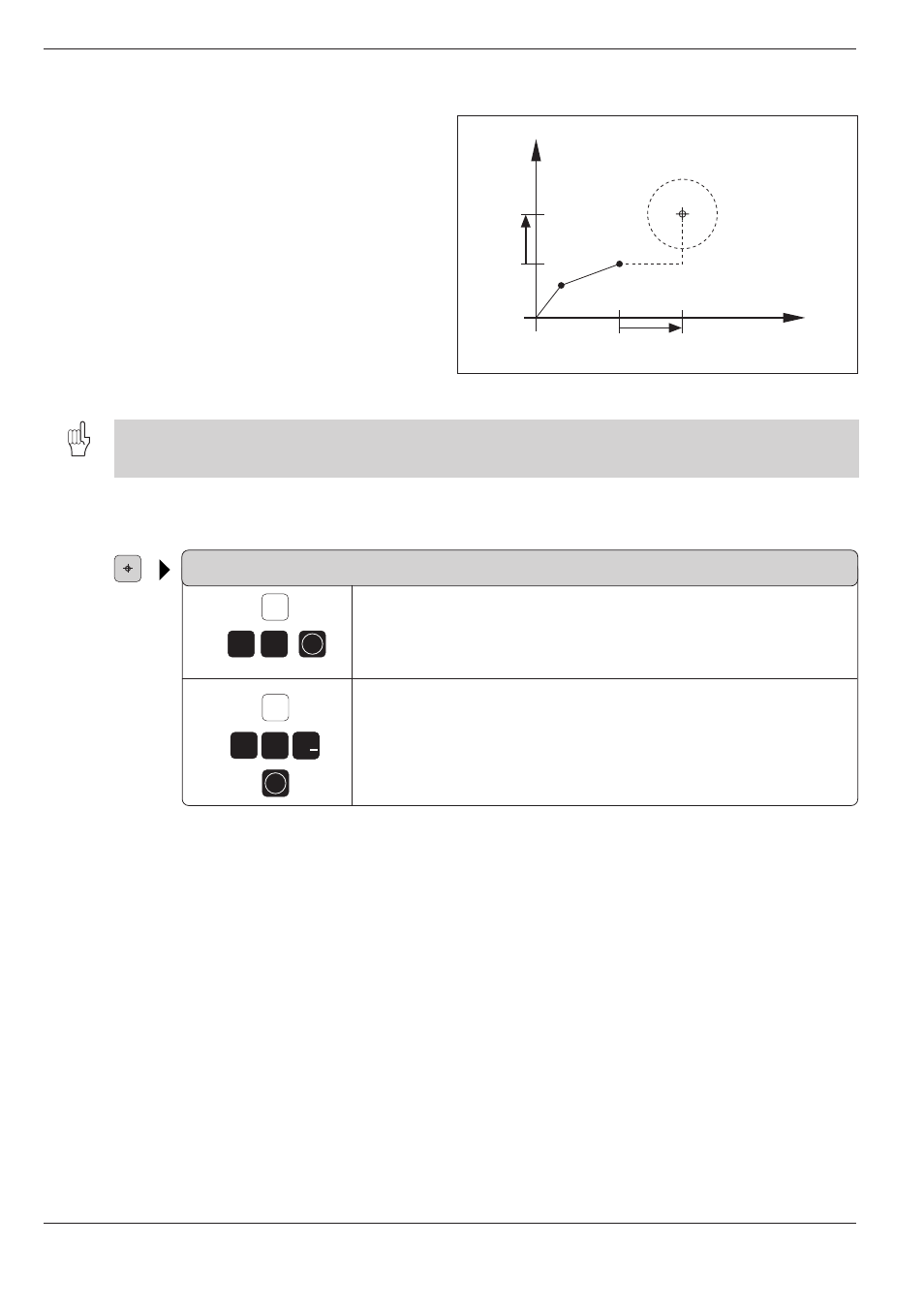

Abb. 5.22: Inkrementale Kreismittelpunkts-Koordinaten
CC
z.B.
z.B.
1
z.B.
0 +/
5.4
Bahnbewegungen – rechtwinklige Koordinaten
Y
X
IY
CC
IX
2
z.B.
ENT
Y
X
0
ENT
CC relativ eingeben
Wird eine Kreismittelpunkts-Koordinate relativ
eingegeben, so bezieht sie sich auf die zuletzt
programmierte Werkzeug-Position.
• Der Kreismittelpunkt CC ist gleichzeitig der Pol für Polarkoordinaten.
• Mit CC wird eine Position als Kreismittelpunkt gekennzeichnet. Das Werkzeug verfährt also nicht auf diese Position.
Kreismittelpunkt (Pol) programmieren
KOORDINATEN?
Koordinatenachse anwählen, z. B. X
Koordinate des Kreismittelpunkts auf dieser Achse eingeben,
z. B. X=20 mm
Zweite Koordinatenachse anwählen, z. B. Y
Koordinate des Kreismittelpunkts eingeben, z. B. Y=–10 mm
NC-Satz z. B. CC X+20 Y-10
